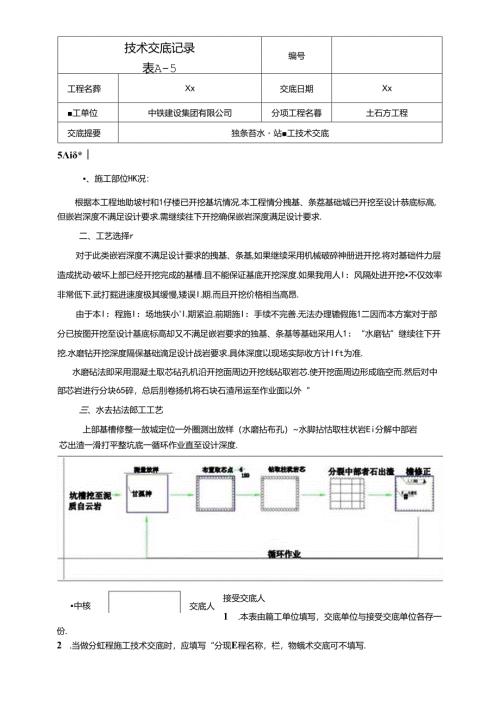

技术交底记录表A-5编号工程名葬Xx交底日期Xx工单位中铁建设集团有限公司分项工程名暮土石方工程交底提要独条苔水站工技术交底5i*、施工部位HK况：根据本工程地助坡村和1仔楼已开挖基坑情况.本工程情分拽基、条荔基础城已开挖至设计恭底标高,但嵌岩深度不满足设计要求.需继续往下开挖确保嵌岩深度满足设计要求.二、工艺选择r对于此类嵌岩深度不满足设计要求的拽基、条基,如果继续采用机械破碎神册进开挖.将对基础件力层造成扰动破坏上部已经开挖完成的基槽.且不能保证基底开挖深度.如果我用人I：风隔处进开挖不仅效率非常低下.武打掘进速度极其缓慢,矮误I.期.而且开挖价格相当高昂.由于本I：程施I：场地狭小'I.期紧迫.前期施I：手续不完善.无法办理辘假施1二因而本方案对于部分已按图开挖至设计基底标高却又不满足嵌岩要求的独基、条基等基础采用人1：“水磨钻”继续往下开挖.水磨钻开挖深度隔保基础滴足设计战岩要求.具体深度以现场实际收方计Ift为准.水磨砧法即采用混凝土取芯砧孔机沿开挖面周边开挖线砧取岩芯.使开挖面周边形成临空而.然后对中部芯岩进行分块65碎，总后刖卷扬机将石块石渣吊运至作业面以外“三、水去拈法郎工工艺上部基槽修整一放城定位一外圈测出放样（水磨拈布孔）水脚拈怙取柱状岩Ei分解中部岩芯出渣一滑打平整坑底一循环作业直至设计深度.中核人交底人接受交底人1 .本表由篇工单位填写，交底单位与接受交底单位各存一份.2 .当做分虹程施工技术交底时，应填写“分现E程名称，栏，物蛾术交底可不填写.技术交底记录¾A-5编号工程名称Xx交底日期Xxit工单位中铁建设集团有限公司分项工程名称土石方工程交底提要独条基水ttit工技术交底水磨钻孔0150Cggcccgg,超挖部分小崎而1.外边水磨怙孔内边设计桩孔钻孔取芯:(D水磨针i钻机的筒身外径为15(h111,筒身氏度为700mm,钻孔直径为150m,钻取的IMI柱体岩芯高约为70O11n.彩钻-孔用时510分钟.施工时,沿基础周边开挖线钻取岩芯，钻完后取出芯样，使基咄周边形成约700三高的空心槽临空面.(2)钻进旅工时，钻筒的倾角必须要保证，这样在下一循环工序施工作业时，才可以保证钻机就位后套筒起钻点能好置于设计好的开钻线,而不致造成缩孔.此施工方法将使基础周边呈锯齿形从而增加少Ift的开挖工程状和被身混凝土浇筑状，但可以保证基础截面尺寸.(3)钻取圆周边岩芯后，用直径32m的手持式空心钻钻出若干小孔,然后在小孔内锥入铜模子播击钢楔挤压岩石，使之岩石分裂并从底部发生剪切破裂。(0依次分裂岩体，随即取出被分块破碎的石块吊运至作业面外，直至该层芯岩全部被破裂.最后修整凿平基底.(5)依次分层钻取岩芯、分解中部芯岩、吊运出渣、雷平基底工序循环作业，直至达到谀计基础深度.(6)施工时墙础垂直度必须保证，城少在2个施工循环后必须进行一次几何尺寸和垂百度检杳确保基础成型后几何尺寸及垂直偏差不超过设计规范要求。审核人I交底人接受交底人1 .本表由施工单位填写.交底单位与接受交底单位各存一价2 .当做分度EBE技术交底时，应填写“分虹程名称”栏,技术交底记录«A-5编号工名称Xx交底日期Xx诙工单位中铁建设集团有限公司分项工程名称土石方工S交底提要独条基水磨怙添工技术交底水磨钻施ra程中，必须保证钻头始终处于冷却水的冲刷,同时确保冷却水流具有一定压力，对钻头直接进行冲刷，使之不淤钻、-闱，能够保持钻头在清洁和低温状态卜正常稳定地工作审核人I交底人接受交底人1.本表由itr单位填写，交底单位与接受交展单位各存f2当做分虹程施工技术交底时，应填写“分现E程名称，栏，物蛾术交底可不填写.
