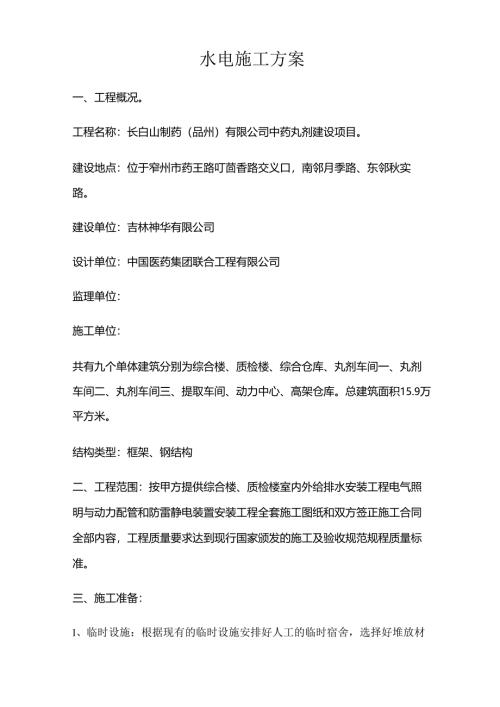

水电施工方案一、工程概况。工程名称：长白山制药（品州）有限公司中药丸剂建设项目。建设地点：位于窄州市药王路叮茴香路交义口，南邻月季路、东邻秋实路。建设单位：吉林神华有限公司设计单位：中国医药集团联合工程有限公司监理单位：施工单位：共有九个单体建筑分别为综合楼、质检楼、综合仓库、丸剂车间一、丸剂车间二、丸剂车间三、提取车间、动力中心、高架仓库。总建筑面积15.9万平方米。结构类型：框架、钢结构二、工程范围：按甲方提供综合楼、质检楼室内外给排水安装工程电气照明与动力配管和防雷静电装置安装工程全套施工图纸和双方签正施工合同全部内容，工程质量要求达到现行国家颁发的施工及验收规范规程质量标准。三、施工准备：I、临时设施：根据现有的临时设施安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，安好临时机械的用电：2、劳动力安排：根据施工进度要求合理安排人员进场施工；3、技术准备：认真学习，熟悉施工图纸，理解设计的意图搞好图纸会审。编制施工方案和施，操作要点，对可能出现的问题、部位与工序提出注意事项和措施，最关键工序有专门的单项施工方案。由公司工程部进行技术交底，技术交底的内容为图纸交底、分项工程技术交底，以明确施工意图克服质量通病，确保工程优良组织现场施工人员学习工程质量验收规范GB502422002质量体系标准与作业指导书，实行专业技术培训，全面掌握熟悉安装工程质量检验评定标准。建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生执勃制度、出行考核制度，对工人岗前进行安全教育与安全交底。四、施工方法与技术措施根据该工程的实际情况，我公司计划把本水电项目工程分为室内外给水安装工程、室内外排水安装工程、高低压电气系统和防雷工程四个施工分部工程进行施工。1、材料选择、室外给水管到采用DN24O采用沟槽连接D40采用PPR热熔连接消防及喷淋管上要采用沟槽连接，支管采用丝扣连接，室内给水管到采用热镀锌衬塑管沟槽连接，支管采用PPR热溶管连接,室内给水工程在土建施工时，根据施工图纸预埋管道穿墙预留的防水套管，室外给水管道在道路施工前进行全面施工。2、施工顺序：室外给水系统施工准备清扫管膛一管材、管体、阀门、消头栓就位一管道安装一水压试验一管道冲洗一回填土方。五、室内给水排水工程I、材料选择室内排水管道采用UPVC塑料排水管，承插粘连式接头，室内蒸汽冷凝水采用无缝钢管焊接（BA1.级）。2、施工顺序：室内生活排水系统防水套管安装一安装准备一管道预制一干管安装f立管安装一横管安装一器具连接管安装一闭水实验一卫生器具安装一系统调试验收。3、室外排水管道系统：施工准备一管道安装一砌检杳井管道满水实验管道冲洗一回填夯实。六、电气安装1、材料选择：本电气安装工程线管采用热镀锌焊接钢管焊接连接，正负零下电线管暗敷了基础墙体及电缆沟槽内，正负零以上的电线管暗敷于项板与墙体内，电缆线采用ZB-YJR-0.60.6阻燃电力电缆，支线采用ZB-YjV-0.6-1耐火电力电缆，消防干线采用/TRZ-0.6-1矿物绝缘电缆，灯具采用日光灯、格栅灯等。2、安装方式：吸顶安装或鼓入式安装，暗敷的电线管，施工时按施工图纸要求进行施工，配合土建施工进度进行施工，施工完毕，做好竣工图及隐蔽签证。3、施工顺序：安装准备一线管、线槽安装一线路各种电线、电缆与母线槽敷设一电线、电缆绝缘电阻测试一电箱开关、插座安装一灯具安装一系统调试、开通。七、防雷接地及静电安装1、材料选择：本防雷安装工程引下线，采用柱对角筋引卜线安装，基础接地采用热镀锌12圆钢及热镀锌扁钢-40x4连接，静电接地采用热镀锌圆钢，中10热镀锌扁钢-40x4及60x6连接，所有接地采用饵接，防雷安装工程的预埋部分，要配合土建施工，施工顺序由下往上施工，施工完毕，要求及时会好竣工图及隐蔽工程签证记录。2、施工顺序：安装准备一基础防宙接地安装避雷引卜线安装一避雷网安装f避雷针安装f接地装置系统调试。八、室内给水工程1、安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施，做好准备工作，参看有关设备图和装修建筑图，核对各种管道的坐标标高是否交叉管道排列所用空间是否合理，有问题及时与设计和有关人员研究解决，办好变更洽商记录。2、配合土建预留、预埋，安装图上有的而土建图上未设计的，山安装单位负责配合土建预留预埋，但开工前应与土建协商划分清楚，明确各自的范围与责任，以免发生错误和遗漏，在配合土建侦埋作业中要进一步核对位匿和尺寸，确定无误后，经土建安装双方施工人员与监理公司的现场监理工程师，办理签证手续再进入下一道工序，浇灌混凝土过程中安装单位要有专人监护，以防预埋体移位和损坏。管道穿基础、梁顶板配合好土建预埋套管。3、管位确定：确定管道位置，要先了解和确定干管的标高、位置、坡度、环境等，正确的按图纸（或标准图集）要求的几何尺寸制作并埋好支架，挖好地沟，等支架牢固后方可以安装。立管用线附吊挂在立管的位置上，用“粉袋”在正式建筑物的管道固定支架，不准使用钩钉。4、预制做加工：管道安装一般采用就地加工安装，如果是几何尺寸相同的成批的管段，就地加工困难，也可采用集中加工，再至啦安装。管道安装中，要预先对管段长度进行测量，并计算出管子加工时下料尺寸，按设计图线画出管道分路、管径、变彳仝、预留管口，管段位置等施工草图，在实际安装的结构位置上做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得尺寸算出管段的下料长度，之后进行断管、套丝、上官体、调直、校对、管段分组编号。管子下料长度要除去阀门和管体的占用长度，并加上螺纹拧入配体内或插入法兰内的长度。5、管道下料方法5.1锯割：即用手锯切断钢管或PPR管，在使用细尺锯条时，因齿距小只有几个锯齿同时IJ管壁的断面接触，锯齿吃力少而不至卡掉锯齿，但切割速度慢，用于切断DN40以卜的管材，使用粗尺锯条时，器齿吃力量大容易卡掉锯齿，较费力，但切割速度快，适用于DN50-150的钢管儿，为了防止将管口锯偏，可在管壁上预先划好线，画线一般用整齐的厚纸或油毡样板，紧紧包裹在管壁上，用石笔或铅笔在管子上沿样板画圈线即可，切断时，锯条应保持与管子轴线垂直，才能使接口平直，如发生锯偏应将锯弓转换方向再锯，据要锯到底部不应把剩下的部分折断，以防管壁变形。使用电锯切割时将管子固定在锯床上，锯条对准切割线即可切断。5.2磨割：使用砂轮切割机切割，工效比手工锯切割可提高十倍以上，切断管子断面光滑，但飞边要用铿刀除去。5.3刀割：用管子割刀切断管子，一般切割DN50以下的管子，切割的管子断面较平直，但缺点是受挤压管径变小，因此须用较刀刮去其缩小部分。5.4气割：利用氧气一己焕焰切割，一般用于DN1.OO以上的钢管上，但镀锌钢管不允许用气割。不论采用哪种方法接割管子，其切口表面都应平整，不得有裂纹、重皮，如有毛刺、凹凸、缩口、熔渣、氧化铁、铁屑等都应清除切口，平而偏差为管径的百分之十，但不得超过3mm。管道螺纹连接加工管螺纹，也称套丝，有手工套丝和机械套丝两种。1、手工套丝：手工套丝是把加工的管子固定在管子台虎钳上，需套丝的一端管段应伸出钳口150mm左右，把钱板装置放到底，并把活动标盘对准固定把柄，随后将后套推入管套至板牙齐平，关紧后套（不要太紧能使钱板转动为宜），人站在管段前方，一手扶稔机身向前推进，另一手顺时针方向转动较板把手，当板牙进入管了两扣时，再切削端加点机油润滑，并冷板牙，然后人可站在右侧继续均匀、用力旋转扳把，使板徐徐而进，为了使螺纹连接紧密，螺纹加工成锥形，螺纹的锥度是利用套丝过程中，逐渐松开拆板牙的松螺丝，来实现的螺纹加工，达到规定的长度时一边旋转套丝，一边松开松紧螺丝。为了抽操作省力及防止板牙过度磨损，不同管径应有不同的套丝次数，DN32以下的最好两次套成，832、50可分2-3次，DN50以上，必须三次以上，严谨一次完成套丝，套丝时第一次或第二次锐板的活动标盘对准固定表盘刻度时要略大于相应的刻数，螺纹加工长度可按下表施工。在实际安装中当支管要求有坡度时，遇到的螺纹不端正，则要求有相应的偏扣，俗称“歪牙”，歪牙的最大偏离不能超过一百五十度，歪牙的操作方式将钦板套进管子，一两次后，把后卡爪板据据所需的偏度略微松开，松开时螺纹向一侧倾斜，这样套成的螺纹即称“歪牙”。2、机械套丝：使用套丝机套丝前应首先进行空员载试车，确认运行正常可靠后，方可进行套丝工作，套丝机一般，以低速进行工作，如有变速箱者，要根据套出螺纹的质量情况，选择一定的速度，不得逐级加速，以防爆牙或管端变形，套丝时严谨用锤击方法旋紧或放松背面挡脚、进刀手把和活动标盘，长管子套丝时，管后端一定要垫平，螺纹套成后，要将近刀把及管子夹头松开，再将管子缓缓的退出，防止碰伤螺纹，套丝的次数：DN25以上要分两次进行，切不可一次套成，以免损坏板牙或产生爆牙，在套丝过程中，要有机油润滑和冷却，管子螺纹应规整，如有断丝或缺丝，不得大于螺纹全扣数的百分之十，管道螺纹连接时，在管子的外螺纹与管体或阀门的内螺纹之间加适量的铁料，室内给水管道一般采用油麻丝和白后漆（或生料带），安装时.，先将麻丝抖松成薄而均匀的纤维（或生料带），然后从螺纹第二扣开始，沿螺纹顺时针方向（与螺纹拧紧方向一致）进行缠绕，缠好后，表面沿螺纹方向涂白厚漆（生料带不需要白厚漆），然后用手拧上管体，再用管子钳收紧填料，缠绕要适当，不得把填料从管段下垂挤入管腔，以免堵塞管路。安装螺纹管体时，应按旋紧方向一次装好，不得到回，安装后尾螺纹要露出2-3牙并清除外漏填料。3、管道安装31管道安装应结合具体条件，合理安排顺序，一般为先地下后地上，先大管后小管，先主管后支管，当管道交叉中发生矛盾时，应小管让大管，给水管让排水管，支管让主管。3.2埋地干管安装时，首先确定干管的位置、标高、管径等正确的按设计图纸规定的位置开挖土（石）方，至所需深度，若未留墙洞，则需要按图纸标高和位置，在工作面上已画好打眼位置的卜字线，然后打洞，十字线的长度，应大于孔径，以便打洞后按剩余线迹，来检验所定管道的位置正确9否，埋地管一般应坡向室外，以保证检查验收时能排尽管内余水，给水引入管与排水排出管的水平净距不得小于一米，室内给水管与排水管平行敷设时，两管间最少净距为500mm,交叉铺设时垂直净距为150mm,给水管应铺设在排水管上方，如给水管必须铺设在排水管下方时，必须扣套管，套管长度不应小于排水管管径的三倍，埋地管安装后要试压防腐，在回填土之前，要填写隐蔽工程记录，地上干管安装时，苜先确定干管的位置、标高、管径、坡度、坡向等，正确的按图示位置、间距和标高确定支架的安装位置,在安装支架的位置画出长度大于孔径的十字线，然后打洞，埋支架,也可以采用预埋螺栓或膨胀螺栓固定支架。3.3支架位置的确定和分配可采用以下方法，先按图纸要求测出一端的标高，并根据管段长度和坡度，定出另一端的标高，两段标高确定后再用拉线的方法，确定出管道的中心线（或管底线）的位置，然后按图纸要求过下表的规定和分配管道支架。埋支架的孔洞不易过大，且深度不得小于12Omm,支架的安装应牢固可靠，成排支架的安装应保证其支架项面处在同一水平面上，且垂直于墙面，装好的支架，应使埋固砂浆充分牢固后，方可安装管道，管道支架一般在地面制作，支架上的孔眼宜在钻顶钻钻，如钻孔有困难可采用气割，但必须将孔洞上的氧化物清除干净，以保证支架的清洁美观和安装质量，支架下料宜采用锯断的方法，如用气割须保证美观和质量，干管安装，一般可在支架安装完毕后进行，可先在主管中心线上定出各分支管的位置，标出主管的中心线，然后将各主管间管段长度测量记录，并在地面进行预制和预组装（组装的长度以方便吊装为宜），预制时，同一方向的主管头子应保证在同一直线上，且管道的变径应分出支管之后进行，组装
