水二小教学综合楼施工组织设计(国亚).docx

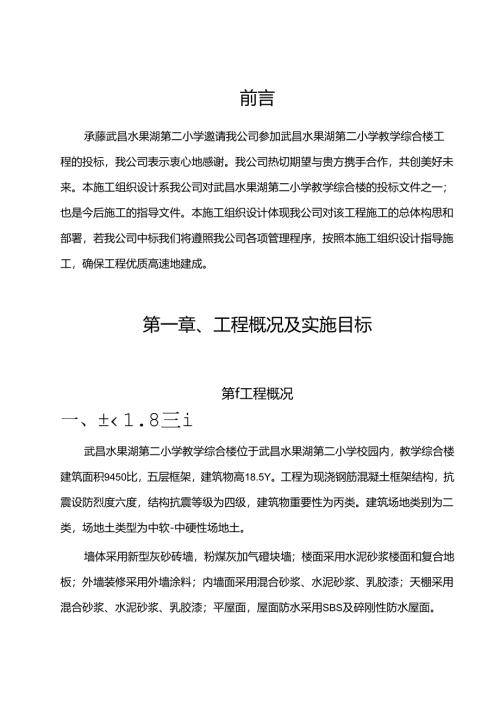

前言承藤武昌水果湖第二小学邀请我公司参加武昌水果湖第二小学教学综合楼工程的投标，我公司表示衷心地感谢。我公司热切期望与贵方携手合作，共创美好未来。本施工组织设计系我公司对武昌水果湖第二小学教学综合楼的投标文件之一；也是今后施工的指导文件。本施工组织设计体现我公司对该工程施工的总体构思和部署，若我公司中标我们将遵照我公司各项管理程序，按照本施工组织设计指导施工，确保工程优质高速地建成。第一章、工程概况及实施目标第f工程概况一、±1.8三i武昌水果湖第二小学教学综合楼位于武昌水果湖第二小学校园内，教学综合楼建筑面积9450比，五层框架，建筑物高18.5Y。工程为现浇钢筋混凝土框架结构，抗震设防烈度六度，结构抗震等级为四级，建筑物重要性为丙类。建筑场地类别为二类，场地土类型为中软-中硬性场地土。墙体采用新型灰砂砖墙，粉煤灰加气磴块墙；楼面采用水泥砂浆楼面和复合地板；外墙装修采用外墙涂料；内墙面采用混合砂浆、水泥砂浆、乳胶漆；天棚采用混合砂浆、水泥砂浆、乳胶漆；平屋面，屋面防水采用SBS及碎刚性防水屋面。计划竣工日期2003年1月26F1.第二节工程特点I、工程工期紧：本工程建筑面积9450Mz,工期230天，工程量较大，有一定的施工难度，所以科学合理的组织施工就显得特别重要；2、本工程要求2002年8月30日主体必须封顶，必须形成立体施工，交叉作业，合理安排工序搭接，才能达到工期要求。3、本工程施工场地狭窄，科学合理的安排施工现场布置尤为重要。4、本工程为全现浇结构，垂直运输量大。5、本工程是教学楼，在防火和综合布线方面要求高，特别是要求土建与安装施工配合好。6、防水工程施工是本工程施工中的重点，也是历来倍受业主关心的问题。第三节施工指导思想及实施目标一、指导思想以“安全第一，质量为本”为宗旨，参照ISO9(X)1系歹I麻准，以“追求卓越管理，创造完美品质，奉献至谢艮务”的质方针，建立工程质量保证体系。选配我公司经验丰富、高素质的项目经理、技术及工程施工管理人员，按项目法组织施工管理，发挥公司自己管理及技术的优势，积极推广应用新技术、新材料、新工艺、新设备等“四新技术成果，精，及§织，科学®¾以“优质、202（卜0512段林文件施工3织惬计<f1.«MK«*WuhanGUOyaConStrUCIMhiCorporationIJmitedCCmPany(3)装修工程为2年。(4)暖通工程为2个采暖期。(5)电气管线、给排水管道、防备安装为2年。第二章施工部署第一节项目组织管理机构我公司对武昌水果湖第二小学教学综合楼工程极为重视，该工程被列为我公司本年度重点工程。委派有丰富施工经验的我公司国家二级项目经理孙利斌为项目经理；国家优秀项目经理田保能为项目副经理，主持过大型项目技术负责的孙世春为技术副经理，组织强有力的项目班子代表公司全面履行合同，对工程项目的工期、质量、安全、成本等综合效益进行有计划的组织、指挥、管理和控制。各专业安装施工队伍与土建配合必须以土建施工进度计划为主线，合理调配人员组织施工。第二节项目主要管理人员表(附图二)序号姓名年龄文化程度职务职称职务资历1孙利斌32大专项目经理工程师6年2田保能41高中项目付经理助工163孙世春50高中技术负责人工程师25年4张世涛52中专施工员助工30年5田保文38高中预算员工程师25年X«CD三,MMHJf稹&句Wii1.mnGUOyaCocistructionCOrPoratiOn1.imitedCompany1 .操作工艺1.1 清理墙面：首先将墙面起皮及松动处清进干净，将灰渣铲干净，然后将墙扫净。1.2 墙面：用水石膏将墙面磕碰处及坑洼缝隙等处找平，干燥后用砂纸将凸出处磨掉，将浮尘扫净。1.3 刮腻子重量配比为浮胶：滑石粉：纤维素=1:5:3.5,第一遍用胶皮刮板横向满刮，一刮板紧接着一刮板，接头不得留槎，每刮一刮板最后收头要干净，第二遍用胶胶皮刮板竖向满刮，所用材料及方法同第一遍腻子，干燥后砂纸磨平刮光，干燥后用细砂纸磨平磨光，不得将腻子磨穿。1.4 刷第一遍涂料：涂刷顺序是先刷顶板后墙，墙面是先后下，先将墙面清扫干净，用布将墙粉尘擦掉，涂料用排笔涂刷，使用新排笔时，将活动的排笔毛理掉，涂料使用前应搅拌均匀，适当加水稀释，防止头遍漆刷不开，干燥后复补腻子，再干燥后用砂纸磨光，清扫干净。1.5 刷第二遍涂料：第二遍涂料操作要求同第一遍，使用前充分搅拌，如不很稠，不宜加水或少加水，以防露底，漆膜干燥后，用细砂纸将墙面水疙瘩和排笔毛打磨掉，磨光滑后清扫干净。1.6 刷第三遍涂料：第三遍涂料操作要求与第二遍相同，由于涂料膜干燥较快，应连续迅速操作，涂刷时从一头开始，逐渐刷向另一头，要上下顺刷互相衔接，后一排笔紧接前一排笔，避免出现干燥后接头：2 .注意的质量问题2.1透底：产生原因是漆膜薄，因此刷漆时除因注意不漏刷外，还应保持涂料的稠度，不可加水过多。WU1.um(*n)uCOnMrUCHOnCorporutMin1.initcdCrnnpon?工程庾保证体科（M图二十）工程质控制图（附图二十一）附图十九施工质量管理体系图口大»-KJ-U1.M1.tir67-hiInGtiimCrNt4nctiun('(MMii1.nI.iika(1.('<Mn4n附图二十一工程质量总控制图所邮班Iiwv“碧他；I冬检I；«m咙8点"I开gjQE41.活”;一脩Ki£IMWM«II&I*1.11.t>ff制T1.-R校M.中中校JI中|Ai1.nIMr"MUIEttHtrt,K>1.WX*-Jt工媳W依什70-20-05-124.9.1.3计划调度与协调计划下发执行后，计划员下现场检查进度，书面报于生产经理，以便及时进行调整，排除后产中的矛盾，保持生产平衡，确保计划顺利实施。计划协调包括：a.检查计划执行情况；b.分析、查找未完；c.调整现场交叉作业，以便找出主要工序，既主要矛盾线，作到忙而不乱,有条不紊地安全文明施工；d每周开现场协调会并及时解决生产中出现的矛盾。4.9.2过程控制4.9.2.1工序界定本工种关键工序有：模板支撑'钢筋直螺纹接头、碎浇捣、屋面防水、地下室防水；本工程无特殊工序4.9.2.2关键工序按公司关键过程控制程序控制，重点作好两个方面：-技术交底。主任工程师向工长、技术员作好施工组织设计交底，阐明工程难点、工序交接、质量要求等；工长就每一个分项向作业班组和好针对性交底，物别要写明该分项工程式的优良标准值，以便作业班组随时自检。一落实“三检制”。在分项工程完成或局部完成后，工长必须组织作业队检查，符合要求后请质安员专检，不符合优良标准的不得放行。4.9.2.3过程参数控制本工程主要作好五个方面过程参数控制，并由控制人过程参数记录。装验收记录。2000元以上的设备由班组填写运转，保养记录，交动力部门保存。-B类设备修理采取故障修理与计划修理相结合的方法，由动力部根据设备运转台时和实际使用情况编制修理计划，并组织实施，做好设备的修理记录。4. 9.4安全管理质安部督促项目与劳务分承包方的每一个工人签订安全责任合同。一-工长应对每分项工程（包括钢筋制作、预制件加工）向作业班组进行安全交底，动力部门应对井架等设备安装进行安全交底。-配备专职安全员，加强巡检，并做好安全日记（特别注意记录安全隐患的发现、整改）。督促施工队伍兼职安全员加强自身检查。质安部组织实施项目安全生产管理奖罚措施。4. 9.5文明施工管理一文明施工实行现场分区包干负责制；-工程部在安全技术操作，应对文明施工作具体要求，并负责督促、检查施工队，加以落实；4.9.6每月项目组织一次对工期、质量、安全、文明施工、设备等方面的现场检查，发现问题直至纠正为止。4.10检验和试验4.10.1本项目的检验和试验分为三个阶段，进货检验、试验过程检验和试验最终检验，这三个阶段按标准的要求，均应做了相应检验和试验的记录。4.10.2工程材料检验和试验4.10.2.1本项目的材料检验由实验室负责。由实验员现场取样后送公司试验室或其它合格检测部门进行检验和实验。4.10.2.2工程材料取样方法、试验标准按照湖北建筑工程质量监督监测中心编制的质量检验手册执行。4.10.2.3试验室与物资部和现场保持紧密联系，接到物资部的送检委托单和现场的取样通知单后，应立即进行取样和检验、试验工作并将检验、试验及时反馈给技术部、质安部、物资部'工程部。4. 10.2.4做好资料分类整理工作，在竣工交付前，实验室应提供完备的种类检验，试验报告，主要包括：a碎强度报告及统计报表；b位抗渗试验报告；c.水泥试验报告；d钢材原材试验报告；e.荷载试验报告；f各种特殊材料、新型材料试验报告；4.10. 2.5未经检验或未睑证合格的产品不允许投入使用或加工。4.10.2.6因生产急需对进行往年产品来不急验证而放行时，应在该产品上作出明确标记并作好记录，以便如果发现不符合规定的要求时，能立即追加或更换。4.10.3过程检验和试验4.10.3.1分项工程施工前，责任工长必须作出针对性的安全技术交底、202Q-05-I2段标文件施工蛆区供计并跟班检查、督促、指导、操作人员应严格按工长的作业指导书、图纸施工。工序完工操作人员和班组进行全数检查合格后，并提出自检记录，交下道工序检查。下道工序操作人员必须对上道工序的质量检查合格后，方可进行本工序的施工，施工完后将自检互检的情况向工长汇报。工长复查合格后如实填写“三检”表，交项目专职质检员。质检员接到三检表后，应立即按规定复查后签字，并将资料交质安部归档。4.10.3.2质检员在施工过程中应跟班巡查督促检查，发现问题及时提出，并用书面形式向主管工长提出整改意见，定人，定时、定责任、定措施及时按要求整改，并复查反馈。4.10.3.3特殊工序质量检查（即工程质量不能通过其后检验和试验完全确定，工程缺陷仅在使用后才暴露出来，这正经属特殊工序），为保证特殊工序工程质量，必须对这些工序进行全数检查，井通过检验资料认定其质量，主要应做到以下几类：a施工前，工程技术部必须编制详细的施工作业指导书，内容包括：施工程序、质量'安全、标准、规定、要求'责任、奖罚措施。b.责任工长必须做出有关质量、安全要求及操作规程和质量标准的安全技术交底，二方签字生效，资料交资料员归档。c.质安部必须与特殊工程操作人员签字有关特殊作业的安全规定,个人安全责任合同书，双方签方后（资料交质安部资料员收集归档），并随时检查按规定进操作。d.特殊工程（电焊、电工、钢筋对焊工、防水工）操作者必须是按有关规定培训取证的人员，并审查上岗证是否有效，操作人员是否按指导书，规废处理或退还供应商。4.14.4质检人员发现施工中使用不合格或不符合设计要求的建筑材料，半成品，有权禁止施工。4.14.5分项工程质量经检验，评定不合格者，坚决不予验收，且不得进行下一道工序。4.14.6其它事项执行武汉国亚建筑集团有限公司纠正和预防措施工作程序。4.15搬运、储存、包装、防护和交付4.15.1本工程项目上实施过程中形成的单位工
