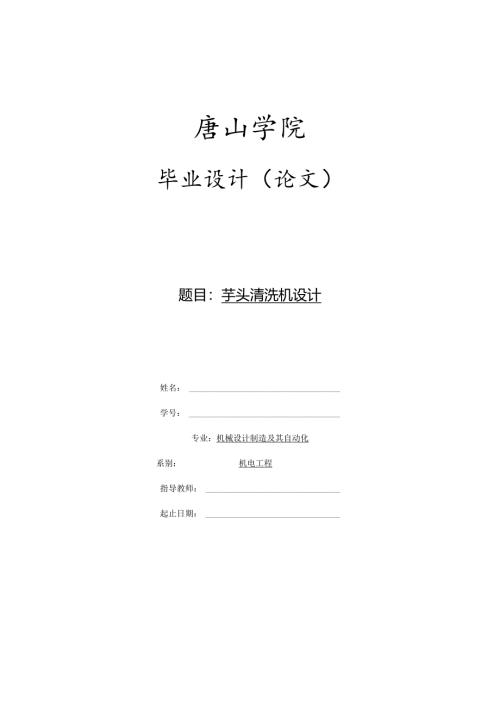

唐山学院毕业设计（论文）题目：芋头清洗机设计姓名：学号：专业：机械设计制造及其自动化系别：机电工程指导教师：起止日期：芋头清洗机设计摘要近年来,演着经济的快速发展和人们生活水平的提高,机械产品在交通运输、医疗器械产品行业的应用非常普及，人们不仅要求有高效、高性能、使用可器、操作舒适及自动化程度高的优侦机具，而且对环境保护意识增强，要求低污染，少污染甚至不污染环境,清洗设备作为IR要的工艺装备，越来越引起人们的关注,其设计、制造技术水平直接影响到相关产业的发展，已成为国民经济发展的重要基础工业之一，作用十分重要。本课题所涉及的是芋头清洗机的设计，主要包含轻刷机构设计，属于机械产品设计。机械产品设计就是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算并将其转化为具体的描述以作为制造依据的工作过程。关俊询清洗机轻刷机械设计机构Partsc1.eaningmachinedesignofthero1.1.erbrushAbstract：Inrecentyears,withrapideconomicdeve1.opmentandimprovethe1.ivingstandardsofpeop1.e,machineryproductsinthetransportation,medica1.equipmentproductsindustryisverypopu1.arapp1.ication.Peop1.enoton1.yrequiresahigh1.yefficient,high-performance,re1.iab1.e,comfortab1.eandoperationofhigh-qua1.ityhighdegreeofautomationequipment,buta1.sotoenhanceawarenessofenvironmenta1.protection,requirec1.eanerand1.esspo1.1.utionarenotevenpo1.1.utetheenvironment,c1.eaningequipmentasamajortechno1.ogyandequipment,moreArousepeop1.e'sconcernthatthedesign,manufacturingtechno1.ogydirect1.yaffectthedeve1.opmentofre1.evantindustries,hasbecomeanationa1.economicdeve1.opmentoneoftheimportantbasicindustries,thero1.eisveryimportant.Thistopiciscoveredbypartsc1.eaningmachinedesignofthero1.1.erbrush,amechanica1.productdesign.Mechanica1.productdesignisbasedontheuseofmechanica1.requirementsoftheworkingprincip1.e,structure,movement,powerandenergytransfermethod.thevariouspartsofthesizeandshapeofmateria1.s,methodsof1.ubricationforjeas,ana1.ysisandca1.cu1.ationsandtrans1.atethemintospecificdescriptionofAsabasistorthemanufacturingprocess.Keywords：washingmachinesro1.1.erbrushmechanica1.designmachinery1 .绪论11. 1选题的目的和意义11.2国内外清洗技术的比较与芋头清洗机的发展现状21.3本课题要研究的内容32.芋头清洗机我刷机构分析32.1 轻刷机构的需求性分析42.1.1 机构功能分析42.1.2 结构需求性解决方案52. 2轻刷机构的结构分析53.标准件的选用73.1 电动机的选择73. 1.1电动机容量的选择74. 1.2电动机型号的确定73.2联轴器的选择73.3键的选择83.4轴承的选择91.1. 4.1深沟球轴承的选择93.4. 2调心球轴承的选择103.5. 步带轮及同步带的选择104.机构零件的设计与校核124.1 毛根连接轴A的设计与校核124. 1.1毛料连接轴A的设计124.1. 2毛里连接轴A的强度和刚度校核134.2毛根连接轴B的设计与校核144 .2.1毛轮连接轴B的设计145 .2.2毛鞋连接轴B的强度和刚度校核154.3 从动压粒A的设计与校核164.4 从动压辑B的设计与校核174.4.1 从动压辐B的设计174.4.2 从动压辎B强度和刚度校核184.5 从动压程C的设计与校核194.5.1从动压辐C的设计194.5.2从动压辘C的强度和刚度校核204.6毛里的设计214.6.1毛丝的选择214.6.2毛辘我轴的设计224. 7压根的设计与校核224.1 7.1压混的设计224.7 .2压料的校核234.8 毛轴轴承座的设计234.9 压辑轴承座的设计244.10轴承立支架A的设计254.11轴承立支架B的设计264.12传动支架的设计274.13导轴的设计284.14垫块的设计294.15轴承滑道的设计304.16轴承横支板的设计304.17毛辘轴承盖的设计315.结论及尚存在的问题33致谢34参考文献351.绪论.选题的目的和意义近年来，随着经济的快速发展和人们生活水平的提高，机械产品在交通运输、医疗器械行业的应用非常普及，人们不仅要求有高效、育性能、使用可靠、操作舒适及自动化程度高的优质机具，而且对环境保护意识增强，要求低污染，少污染甚至不污染环境,清洗设备作为重要的工艺装备,越来越引起人们的关注,其设计、制造技术水平直接影响到相关产业的发展，已成为国民经济发展的重要基岫工业之一,作用十分重要。本课题的研究是将喷淋清洗和机械清洗结合起来，实现边喷淋边般刷的清洗技术.清洗的目的主要表现在清洗本身是一工艺潦程，合理的清洗可以维护系统的正常运转,长设备的使用寿命，大幅度地提高产品的使用质量,提高生产率和产品的质量,有利丁装置、设符的维护,节约能源、提高能源的利用率，创造有利T人体健康的良好卫生环境等。鉴于清洗的道要性，国内外对清洗技术都进行了广泛的研究，使得这项技术有了迅速发展。本课题的研制正是以此为目的，将喷淋与程刷结合在一起，必将提高工作效率，减少劳动强度，获得较高的经济利益.芋头属大两星科多年生宿根性草本植物，常作年生作物栽培,芋头最早产于中国、马来西亚以及印度半岛等炎殃潮湿的汨洋地帝，在全球各地广为栽培.我国的芋头资源极为丰.主要分布在珠江、长江及淮河流域芋头分为白芋、红芋、九头芋、模榔芋（香芋.香芋因其可以直接食用,成为种植最广泛、食用最多的芋头.芋头是一种重要的次菜兼板食作物.苜养和药用价值高,是老少皆宜的营养品：而且芋头的淀粉领粒小至q怜售淀粉的1/10,其消化率可达98%以上,尤其适于必儿和病人食用，因而有“皇帝供品”的美称。除主要利用淀粉外，芋头还可以用于制船、的酒、分离蛋白质、提取生物版等.近咚年来，芋头又被深加工成速冻芋仔、芋头脑、芋头饼、芋头奶茶等等，无论是传统产品还是深加工产品，食用芋头的第一步定是清洗芋头，以往人们手工消洗芋头，不仅效率低.费时费水，而且劳动强度大，所以就需要芋头清洗机来进行机械化的清洗，省时省力，对于芋头产业的发展有重要意义.1.2国内外清洗技术的比较与芋头清洗机的发展现状由于我国清洗技术起步较晚，因此与国外相比存在一定差距，主要表现在：(】)清洗技术简单，以喷淋式清洗机为主，且研究不锅深入，有时对工件清洗工艺安排也不够合理，很难满足我国各行业的要求，虽然有超声波清洗机，但也不能形成竞争力。(2)清洗机配套技术有待提高，如过渡、吸雾排风、浮油排除等。清洗液过滤对工件清洗影响较大，国内对各种过泌方法及工艺参数的研究不足，对吸券排风、浮油排除等装置研究重视不足。(3)清洗喷嘴品种单一，不能满足特殊清洗部位的需要。国外喷嘴有专业的生产厂，且种类繁多、规格齐全：国内对喷嘴研究不多，没有系列化产品。(4)清洗介质种类少，质量符合要求的不多,清洗介质对清洗技术的发展影响很大，国内生产厂较多，但对此投入研究的却不多。(5)清洗痂量有待提高，主要是保证清洁度要求，降低电备的故障率，以及防漏、防腐、噪音、外观质属、整体造型等方面.同时，配套部件的水平低，严重阻碍了清洗机的提高。如风机、水泵噪音超过了用户要求的标准，配套的动力部件，如油缸漏油、信号开关工作不粒定等。因此，对配套的研究也应得到足够的重视。随着我国经济改革的进一步深入，清洗机行业面临着国外先进设备的挑战和国内行业各厂家的激烈竞争，各厂家应冷静研究新形势下自身发展捷径。通过国家经济体制改革和企业体制改革:，吸取国外公司发展的先进经验,结合自身怙况，不断的发展壮大自己。清洗在农产品、食品加工中是一个重要环节,芋头的清洗主要是清洗芋头衣面的泥沙、寄生虫卵等杂志.以及对农药残留进行清洗，当前,国内清洗机的自动化、智能化程度较低，很多工作需要人工辅助完成，劳动强度高、清洗效率低,难以满足目前芋头加工高效生产的需求，芋头清洗机现如今主要分为气泡式清洗机、毛转刷式清洗机、滚筒清洗机、振动清洗机、裔压清洗机、新型超声波清洗机等，我国清洗机发展起步梢晚，但发展迅速。在块根块茎类蔬菜清洗研究方面，国内的高校、科研机构做了大M研究，但与国外的先进设备仍有差距，国外发达国家蔬菜清洗机械发展历史较长，清洗设备专用性强,清洗设备以生产线为主，自动化程度高*i"我国在此方面仍需大力发展.1.3本课题要研究的内容(D对零件清洗机辘刷机构的功能进行分析，确定出功能参数，提出原理性设计方案，如原理图或机构运动简图。(2)对设计的方案提出可能的解决办法，可按原动部分、传动部分及执行部分等分别进行讨论，然后进行决策，选定方案。(3)根据确定的结构方案，确定原动件的参数,以及各运动构件的运动参数.(4)结合各部分的结构及运动参数，计算各主要零件所受公称载荷的大小。(5)对各零件做初步计算和设计，定出所有零件的结构及外形尺寸。(6)对主要零件进行校核.随着农业机械化的发展芋头清洗机已经成为芋头加工中不可或缺的设备.现阶段大部分的芋头清洗机比较占用人工，制要手动上料下料，自动化程度不第高、智能化程度低，据此实际情况，本设计通过毛混刷的自转带动芋头晶滚，与毛粗刷进行相互摩擦,来清洗芋头表面的泥沙,上面的高压喷水喷头把清洗下来的湘沙通过毛较刷中间的间隙到达下方集尘怜，由大口在排污口排出，中间加入线龙姆施刀片推动芋头前进，自动出料，可以有效地提高芋头的清洗效率,减少人工清洗的时间和成本.优化芋头加工的生产流程,提高生产效率和品质，使得芋头清洗机更加自动化、智能化.2.芋头清洗机辑刷机构分析本次零件清洗机的设计主要是针对一些薄型、轻型写件的外表面进行清洗，利用清洗机的掘刷机构和喷淋装置(如图2-1所示),通过边里刷边喷淋的原理,以及清洗机上下两层设计，使被清洗件经过喷淋、根刷、喷淋、再轻刷的清洗的过程，有效去除零件上下外表面的污垢。因
