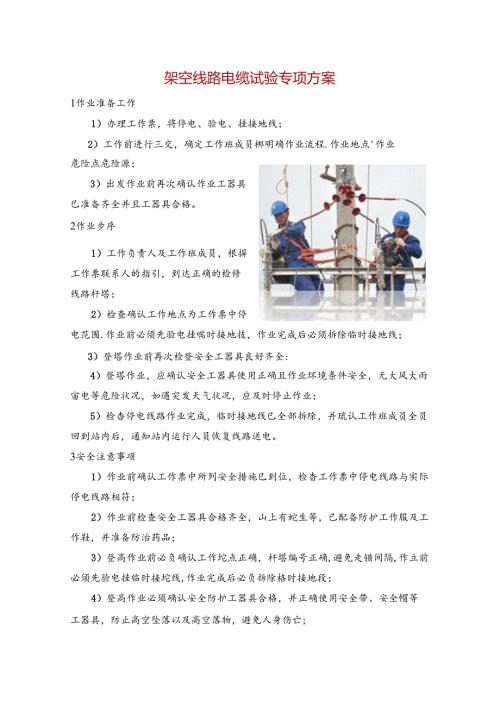

架空线路电缆试验专项方案1作业准备工作1)办理工作票,将停电、验电、挂接地线;2)工作前进行三交,确定工作班成员梆明确作业流程.作业地点'作业危险点危险源;3)出发作业前再次确认作业工器具巳准备齐全并且工器具合格。2作业步序1)工作负责人及工作班成员,根摒工作票联系人的指引,到达正确的检修线路杆塔;2)检查确认工作地点为工作票中停电范围.作业前必须先验电挂喘时接地技,作业完成后必须拆除临时接地线;3)登塔作业前再次检登安全工器具良好齐全:4)登塔作业,应确认安全工器具使用正确且作业环境条件安全,无大风大雨宙电等危险状况,如遇突发天气状况,应及时停止作业;5)检杳停电线路作业完成,临时接地线巳全部拆除,并琉认工作班成员全员回到站内后,通知站内运行人员恢复线路送电。3安全注意事项1)作业前确认工作票中所列安全措施巳到位,检杳工作票中停电线路与实际停电线路相符;2)作业前检查安全工器具合格齐全,山上有蛇生等,已配备防护工作服及工作鞋,并准备防治药品;3)登高作业前必负确认工作坨点正确,杆塔编号正确,避免走错间隔,作立前必须先验电挂临时接坨线,作业完成后必负拆除格时接地段;4)登高作业必须确认安全防护工器具合格,并正确使用安全带、安全帽等工器具,防止高空坠落以及高空落物,避免人身伤亡;4无间隙金属氧化物避雷器试赘项目4.1 试验目的检查无间隙金属氧化物避肃器的制造与安装质量,检查避雷器内部是否受潮及检安运行中的避雷器的安全状况,保证试验结果的准确性,为设备投运、检修提供可靠依据。武脸项目1) 绝电阻测量2) 测量直流IInA下的参考电压及0.75U1.mA下的泄露电流3)放电计数器试脸4.2 试验准备D避声器已安装就住,地线已可靠连接;2) 高压引线应解开,外绝缘表面要干净;4.3 测量避雷器及底座绝缘电阻1)试脸仪器:250OV兆欧表2)试验接线:按仪器要求接钱3)试验步骤(1)将兆欧表“1.”接避雷器上津,“E”接避雷器下端;(2)测量结束后充分放电;(3)记录表格温度:湿度:测试部位相B相C相避雷器绝缘电阻(MO)底座绝嫁电阻(MQ)4)数据分析无间隙金层氧化物避宙器,35KV以上的其绝嫌电阻不应低于2500VC,35KV以下的其绝缘电阻不应低于100OVQ,底座绝缘电阻自行规定。4.4.测量宜流1M下的参考电压及0.751.1.n电压下的泄漏电流1)试脸仪器:直流高压发生器2)试骏接线:按仪器要求接爱3)试驶步骤(1)确认试验接线正确无误;(2)直高发的高压引线接至避雷器的上端,下端可靠接地;(3)测量直流ImA下的参考电压,再侧量0.75倍I:ImA下的泄露电流值;(4)换线叶,首先要断开试脸电源,充分放电后,方可进行换线;(5)记录表格:相位A相B相C相直流ImA下的参考电压0.75倍UImA下的泄露电流4)数据分析直流ImA下参考电压应符合产品技术标准的规定,实测值与制造厂规定值相比较,变化不应大于±5%:0.75倍直流参考电压下的泄露电流值不应大于50或符合产品技术标准的规定。5)安全注意事项(1)由于无间隙金属氧化物避雷器边帽的泄露原因,在试骏时应尽可能的将避雷器交套管表面擦干净,如果试骁直流ImA电压仍然不合格.应在避雷器瓷套管表面装1.个屏蔽环,使表面泄露电流不通过测量仪器而直接流入地中:(2)泄露电流例的R表应接在高压侧,测量导线应使用屏蔽线:(3)测量时应记录环境温度,必要时要进行温度换算,以免出现误判;(4)试验仪器与被试物要保持足够的安全版高;(5)试舲区域应设围栏,悬挂标示牌,并派专人看守。
