智能建筑安全防范系统的设计.docx

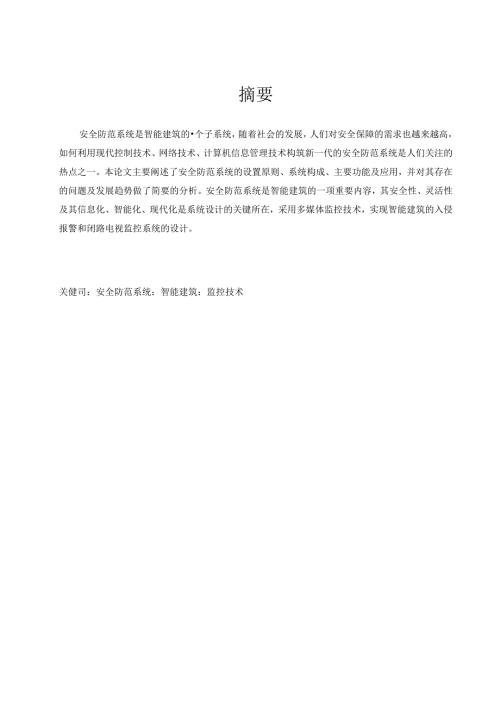

摘要安全防范系统是智能建筑的个子系统，随着社会的发展，人们对安全保障的需求也越来越高，如何利用现代控制技术、网络技术、计算机信息管理技术构筑新一代的安全防范系统是人们关注的热点之一。本论文主要阐述了安全防范系统的设置原则、系统构成、主要功能及应用，并对其存在的问题及发展趋势做了简要的分析。安全防范系统是智能建筑的一项重要内容，其安全性、灵活性及其信息化、智能化、现代化是系统设计的关键所在，采用多媒体监控技术，实现智能建筑的入侵报警和闭路电视监控系统的设计。关健司：安全防范系统：智能建筑：监控技术第1章绪论11本文的研究背景及意义随着计算机及网络技术、信息技术、通信系统、系统工程与控制技术、综合布线等技术的发展，智能大厦的系统集成正在向网络化、信息化迈进。早期的单一子系统的功能完成或几个子系统的简单设备联动已经不能满足智能大胆智能化功能和服务拓展的需要.如何实现各子系统的快速、高效联动和协周，成为当今研究的热点之J解决这何融的关键是在如何在系统中运用最先进的现代通讯和控制技术。其中包括：现场总线技术、楼宇自控系统的数据通讯协议BACnek控制网络勺信息网络集成技术等.智能建筑是一个热门话题.智能建筑的设计和施工也是一个典型的系统集成课题，当前国内外从事这方面工作的单位和人员越来越多,产品也很多,智能建筑的集成度也越来®高。如何在利用现有产品的基础上设计一开发能满足具体要求的系统成为了智能建筑行业技术人力的重要研究内容。安全防范系统作为智能建筑的一个子系统在近些年也得到了快速的发展.为了适应社会的需要，教育部近年在某些高校设置r智能建筑专业和安全防范工程专业。作为高校的教员本人也有幸参与了些安全防范系统工程的设计和施工,从中学到了不少知识，这次把它整理成文作为我在国防科技大学在职攻读硕士学位的毕业论文，敬请各位专家、老师继续指教。1.2研究目标本课翘的目标是研究智能建筑中安全防范系统设计的策略及网络通讯技术，在原有相对独立的安全防范系统基础上设计如何能让该系统实现控制网络化并与信息网络相集成。同时也为安全防范系统的进一步发展及规范做些探讨.13本文的主要内容本文对智能建筑和安全防范系统的体系结构做了比较科学的定义和划分并简要地介绍了各子系统的功能以及包含的关键技术.本文介绍智能建筑安全防范系统中如何根据用户的应用需求进行系统功能设坦并根据系统功能确定各子系统的集成方案与途径，同时还探讨了如何根据功能要求和设备性价比进行设备选型。既包括系统整体的需求分析也包括镜头和各种电缆的型号确定.这其中既有对相关领域新技术的跟踪、消化,也有对以往工程实践经验的总结。不管是在安全防范系统技术理论探讨还是在工程实践方面本文都具有一定的借鉴作用。第2章智能建筑安全防范系统概述智能建筑安全防范系统是以保障安全为目的而建立起来的技术防范系统，它必须对建筑的主要环境，包括内部环境和周边环境进行全面有效地全天候的监视，如对大度内部的财产、人身、文件资料、设备等的安全起若重要的保障作用。是智能建筑中不可缺少的个子系统，在该系统中融入新的技术可以大大提高智能建筑的智能化水平。2. 1基本概念和定义2.1.1 智能化大楼概述随着计算机技术、通信技术和自动控制技术的迅速发展，智能化大楼在世界发达国家应运而生，并得到迅速发展。智能建筑(InteHige1.KebUiIding)是现代建筑技术和各种高新技术相结合的产物。美国华盛顿特区的科能化研究机构将智能化大楼定义成：通过对建筑物的四个基本要素，即结构、系统、服务、管理以及它们之间的内在关联的最优化考虑，来提供一个投资合理、但又拥有而效率的舒适、温馨、便利的环境。日本对于智能化大楼有较为具体的要求，其提法为：为提高办公室作业的合理化和生产性，而装备有高性能的通信系统、办公自动化系统、舒适兼具魅力的建筑环境和大楼自动化系统，并f以集成为智能化系统的大楼，即称为智能化大楼。中国专家认为：智能化大楼是综合采用电子信息技术、通信技术、计算机技术，对建筑大楼的设备进行自动监控、对信息资源进行管理和对用户提供综合信息服务的符合未来信息化社会要求的建筑物。智能化大楼已使大楼的主人、财产管理名和占有者等看到了他们在舒适、安全、便利等方面的理想目标。当然，智能化大楼的建设，还要考虑长远的系统灵活性和市场的适应性要求。2.1.2 智能化大楼的关键技术楼宇布线技术：现代通信技术；计算机网络技术：计算楣Ki控技术：计算机信息；管理技术：媒体i1.堂机技术：系统集成技术是智能化大楼的关键技术。2.1.3 安全防范系统概述以保障安全为目的而建立起来的技术防范系统，称为安全防范系统。对于安全防范系统应具名的功能及涵盖的范围，迄今为止还没有严格的界定，一般说来它包括以现代物理和电子技术及时发现侵入破坏行为、产生声光报警阻吓罪犯、记录事发现场图像和声音提供破案凭证、以及提醒值班人员采取适当的物理防范措施。2. 2安全防范系统的体系结构2.1.1 安全防范系统按产品分类闭路电视监控探测报警保安巡更出入日控制停车场管理收费2.1.2 安全防范系统的构成安全防范系统的构成：一个完整的安全防范系统应具备以下功能：1.像监控功能视像监控：采用各类摄像机、切换控制主机、多屏幕显示、模拟或数字记录装置、照明装置，对内部与外界进行有效的监控，监控部位包括要害部门、刑要设施和公共活动场所。影像脸证：在出现报警时，显示耦上显示出报警现场的实况，以便直观地确认报警，并做出有效的报警处理.图像识别系统：在读卡机读卡或以人体生物特征作凭证识别时，可调出所存储的员工相片加以确认，并通过图像扫描比对鉴定来访者。2 .测报警功能内部防卫探测：所配置的传感器包括双鉴移动探测器、被动红外探测器、玻璃破碎探测器、声音探测器、光纤回路、门接触点及门锁状态指示等。周界防卫探测：精选拾音电缆、光纤、惯性传感器、地下电缆、电容型感应器、微波和主动红外探测器等探测技术，对围墙、高墙及无人区域进行保安探测。危急情况监控：工作人员可通过按动紧急报警按钮或在读卡机输入特定的序列密码发警报.）通过内部通信系统和闭路电视系统的连动控制，将会自动地在发生报警时产生声响或打出电话，显示和记录报警图像.图形鉴定：监视控制中心自动地显示出楼层平面图上处于报警状态的信息点，使值班操作员及时获知报警信息，并迅速、有效、正确地进行接警处理。3 .控制功能对于图像系统的控制，最主要的是图像切换显示控制和操作控制，控制系统结构有：中央控制设备对摄像前端对应的直接控制、中央控制设备通过解码器完成的集中控制、新型分布式控制。识别控制，分以下三种：门禁控制，可通过使用IC卡、感应卡、威根卡、磁性卡等类卡片对出入口进行有效的控制。除卡片之外还可采用密码和人体生物特征。对出入事件能自动记录存储；车辆出入控制，采用停车场监控与收费管理系统，对出入停车场的车辆通过出入口栅栏和防撞挡板进行控制：专用电梯出入控制，安装在电梯外的读卡机限定只有具备一定身份者方可进入，而安装在电梯内部的装置，则限定只有授权者方可抵达指定的楼层。响应报警的连动控制：这种连动逻辑控制，可设定在发生紧急事故时关用保管库、控制室、一上门及通道等关键出入口，提供完备的保安控制功能。4 .辅助功能内部通信：内部通信系统提供中央控制室与员之间的通信功能。这些功能包括召开会议、与所有工作站保持通信、选择接听的副机、防干扰子站及数字记录等功能，它与无线通信、电话及闭路电视系统综合在一起，能更好地行使鉴定功能。双向无线通信：双向无线通信为中央控制室与动态情况下的员工提供灵活而实用的通信功能，无线通信机也配备了防袭报警设备。有线广播：矩阵式切换设计，提供在一定区域内灵活地播放音乐、传送指令、广播紧急信息。电话拨打一：在发生紧急情况下，提供向外界传送信息的功能。当手提电话系统有冗余时，与内部通信系统的主控制台综合在一起，提供更有效的操作功能.巡更管理：巡更点可以是门锁或读卡机，巡更管理系统与闭路电视系统结合在一起，检查巡更员是否到位，以确保安全。员工考勤：读卡机可方便地用于员工上下班考勒，该系统还可与工资管理系统联网。资源共享与设施预订：综合保安管理系统与楼宇管理系统和办公室自动化管理系统联网，可提供进出口、灯光和登记调度的综合控制，以及有效地共享会议室等公共设施02.3安全防范系统的组成根据要求及实际情况，小区安全防范系统由视频监控系统、周界报警系统、楼宇可视对讲系统、家庭防盗系统、电子巡更系统等组成。2.3.1 视频监控系统根据小区的实际情况在出入口及周界的围墙上安装摄像机，组成小区的电视监控系统,电视监控系统共设置了数台摄像机，分布在小区的出入口、小区的主要通道、围墙及困墙的转角处，摄像机采用自动光圈镜头，摄像机捕捉到的监视范用内的视频信号由电缆传输送至值班室，通过终端处理设备切换可在显示器上显示，值班人员发现情况，可通过电视监控系统来判断警情，如需要，可以使用内部通讯设备与保安人员进行联系并处理。2.3.2周界报警系统周界报警系统是小区的第一道安全防范措施，在小区的围墙上安装主动红外探测，信号通过线缆传输送到中央控制室的控制主机内，组成小区的周界报警系统.，当周界有人非法入侵时，系统则立即报警，管理人员可通过电视监控系统切换，初步判断，继而采取措施。2.3.3楼宇可视对讲系统为了有礼貌地拒绝来访之客，在小区内每户室内安装一套室内对讲分机，住楼门炼口安装一个门口机，当有来访者呼叫时，用户可通过可视对讲室内机的可视屏判断，是否允许来访者进入，在小区出入口处安装一个管理员机,用户可在需要时同管理中心对讲。2.3.4家庭防盗系统为了保护住户的安全，在每一住户室内安装家庭防盗设备，主要由控制主机、红外探测器、门磁、紧急按钮、气体探测器、备电等组成，用户可对系统进行布、撤防，操作简便，使用灵活。当系统布防后，一旦有人非法入侵，系统则立即报警，小区的管理中心接到警情后，进行判断，采取相应的措施.2.3.4½子巡更系统电子巡更系统可由电脑软件编排巡更班次、时间间隔、巡更路线，有效管理巡更人员的巡视活动，促使巡更人员能定时、定点的巡逻，视察小区的情况，加强小区安全防范措施。可根据小区的楼宇布置,及小区周围环境，共设计数个巡更点，分布在小区的围墙及楼组间：或设1个采集棒，巡更人员可手持采集棒根据自己的班次，定期、定时进行巡逻，管理人员可通过采集器来检查巡更人员的巡更情况。2.4安全防范系统的功能24.1视频监控系统对小区主要出入口、周界围墙或栅栏重要区域进行监视。报警信号与摄像机联锁控制，录像机与摄像机联锁控制。系统可与周界报警系统联动进行图像记录，当中控室接到报警时，监视器上立即弹出与报警相关的摄像图像信号。视频失落及设备故障报警。2.4.2周界报警系统探测器抗适应各类气候环境、抗干扰能力强。防区划分适于报警时准确定位。报警中心具备警笛/警灯提示。报警中心可控制前端设备状态的恢更。与闭路电视监控系统联动，报警时，警情发牛.区域的图像自动在监控中心监视器弹出。243楼宇可视对讲系统可实现住户与访客的声音和图像的传输。住户可与中控室实现双向通话。小区入口处与中控室可实现声音和图像的传输.住户可通过小区人口门口机及住户门口机对来访者进行双重身份验证。244家庭防盗系统前端探测器采用有线传输的方式。警情发生时，报警主机把信号传输到中控室。中控室能监视和记录用户向中心发送的各类信息。中控室能录入，修改，打印用户信息，统计查寻用户信息。2.4.5电子巡更系统可实现巡更路线的设定、修改。可实现巡更时间的设定、修改。中控室可查阅、打印各巡更人员的到位时间及工作情况。巡更违规记录提示。
