旋盖生产线改造设计.docx

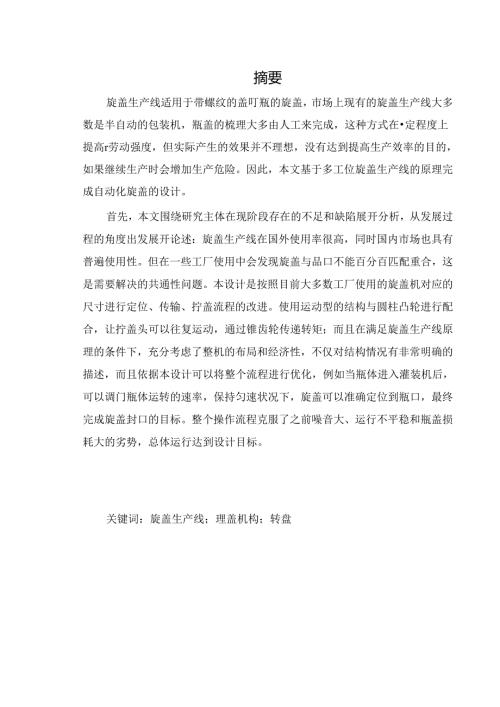

摘要旋盖生产线适用于带螺纹的盖叮瓶的旋盖，市场上现有的旋盖生产线大多数是半自动的包装机，瓶盖的梳理大多由人工来完成，这种方式在定程度上提高r劳动强度，但实际产生的效果并不理想，没有达到提高生产效率的目的，如果继续生产时会增加生产危险。因此，本文基于多工位旋盖生产线的原理完成自动化旋盖的设计。首先，本文围绕研究主体在现阶段存在的不足和缺陷展开分析，从发展过程的角度出发展开论述：旋盖生产线在国外使用率很高，同时国内市场也具有普遍使用性。但在一些工厂使用中会发现旋盖与品口不能百分百匹配重合，这是需要解决的共通性问题。本设计是按照目前大多数工厂使用的旋盖机对应的尺寸进行定位、传输、拧盖流程的改进。使用运动型的结构与圆柱凸轮进行配合，让拧盖头可以往复运动，通过锥齿轮传递转矩；而且在满足旋盖生产线原理的条件下，充分考虑了整机的布局和经济性，不仅对结构情况有非常明确的描述，而且依据本设计可以将整个流程进行优化，例如当瓶体进入灌装机后，可以调门瓶体运转的速率，保持匀速状况下，旋盖可以准确定位到瓶口，最终完成旋盖封口的目标。整个操作流程克服了之前噪音大、运行不平稳和瓶盖损耗大的劣势，总体运行达到设计目标。关键词：旋盖生产线；理盖机构；转盘ABSTRACTRotarybott1.ecapproduction1.ineforthreadedcoverandbott1.escrewcap.themarket'sexistingRoIarybott1.ecapproduction1.ineismost1.ysemi-autona1.icpackagingmachine,nostofthemanagementofthebott1.ebytheArtificia1.tocomp1.ete.theproductionefficiencyisnotveryhigh.andincreasedtheintensityof1.abor.thereisacertainriskofreproduction.thedesignfortheautomaticcoverandmu1.ti-stationscrewcapproduction1.ine.Thispaperexpoundsthebackgroundofthepractica1.prob1.emsstudiedandSo1.vedithecappingproduction1.inehasahighuti1.izationrateinforeigncountries.anditisa1.sowide1.yusedinthedomesticmarket.Thedesignofthefocusofthescrewcapproduction1.ineistheovera1.1.design,theprocessofscrewcap,1.ransportmethodsandpositioningmethods,onthebasisofthemovementandstructureofthedesign.Thisdesignusesthescrewcapmethodisrotary,throughthecy1.indrica1.camcontour1.inetoachievetwistIheupperand1.owerreciprocatingmovement,throughthebeve1.geartransmissiontorque;andtomeettheprincip1.eofscrewcapproduction1.ineconditions,fu1.1.yconsiderThe1.ayoutandeconomyofthewho1.emachine,noton1.ythestructureissimp1.eandc1.ear,easytooperateandthedesignofthesubjectfrombott1.etobott1.etoachievea1.1.Iheautomation.Fina1.1.y,thegoa1.ofcappingwasachieved.Thewho1.eoperationprocessovercomesthedisadvantagesof1.argenoise,unstab1.eoperationand1.argecap1.oss,onthewho1.eweachievethedesiredgoa1.Keywords:cappingproduction1.ine;covermechanism;IUrn1.abIe第一章绪论1.1本课题的研究内容和意义旋盖机能够适用于多种瓶体的封口操作中，大多数玻璃瓶和PET瓶所使用的封口设备属于螺纹封口机。旋开盖一般使用铝合金材质，具有密闭效果好，开启方便、外观时尚的特点。通过旋盖机的操作把盖子拧紧，达到封口的目的。在人们日常生活中能购买到的商品中，如饮料、果汁、果疏酱、调味移、婴儿食品等的包装瓶大都使用螺旋盖的封口形式。盖子的直径在32飞5mm之间，盖子的形状分为三爪盖、四爪盖，国内称为三旋盖、四旋盖，在检测环节设有真空检测和防开后检测构造。近年来我国农产品加工量增长迅速，作为农产品加工方式的种，罐头加工产量的总产值逐年增长，出口量也保持较高增长。从国内罐头行业的发展情况来看，市场消费罐头趋势良好，国内水果罐头生产总值达到新高度，也成为全球产量最多的国家之一。我国罐头市场常年由玻璃瓶装和金属罐装占据市场消费的主要地位。随着全球食品工艺、灌装技术和材料创新的发展，软包装罐头开始出现和流行，但在国内软包装罐头虽有出现，但市场份额很小。所以对于有很大市场份额的玻璃罐头对包装机械的研究具有非常重要的价值。图1.1.全自动回转式旋盖机的外形简图旋盖机工作流程由供盖、出瓶、旋盖这三个环节构成，所以供盖机、出瓶机和旋盖机都是必不可少的装置。图1.1.是某型号的旋盖机的外观图。该旋盖机具有非常精密的零部件构成.图1.2全自动回转式旋盖机的工作原理图在齿轮的传动下，减速器就会使主轴和进出瓶星形波轮发生转动，而主轴的转动就会引发旋盖机头的转动，可以发现多个旋盖头被安装在机头周围。旋盖头上的滚轮就会顺着凸轮导轨发生运动，在整个卜行的过程中就会将取盗和旋盗的操作。通过平顶输送链，将罐头瓶运输到螺杆前，并对其进行相等位置的分割，此时进瓶波轮转动瓶子，按照顺序送至旋盖操作的工位上。经过整理以后瓶盖，会通过滑道送至接前盘上，经过拨盖轮的传递，就会将瓶盖送到取孟操作的工位上，旋盖头开始卜降进行取盖操作，完毕后再转回旋蛊工位上，此时所有准备工作均已完成.，下方的瓶口正对着上方的旋盖头，为了方式瓶身的转动，使用抱瓶带将其进行固定，最后旋盖头将瓶盖边沿夹住并进行螺旋下降的运动，瓶盖与瓶口完全合在一起。磁力耦合器的作用产生旋盖力矩，不仅能够掌握旋盖的力度，避免瓶口损伤，还确保了瓶盖较好的密封性。完成旋盖以后的罐头瓶，经过瓶拨轮的作用，将其放入平顶链进行输送。企业自动生产线的设备中，旋盖生产线是用于将玻璃瓶的螺纹盖封口。但是目前因为人们的消费水平在不断提高，所以提高了包装要求。因为螺纹盖的优点众多，如：在生产时方便封口，在使用时方便开启等优点，所以目前螺纹盖的适用范围越来越广，目前主要涉及的产品类型有：饮料，调味料，化妆品，药品等。作者对我国目前的封盖机的产量进行了调查，发现目前封盖机的速度与自动化的程度都处于落后水平。为r适应现代企业对于封盖机的要求，专家经过r多次研究，终于发明出/回旋式旋盖生产线。如果使用该种生产线，不仅可以实现机电气的一体化，也可以提高生产的速度与效率，可以提高产品的质量。包装机械主要是用于工业产品的包装，而且使用的范围较为广泛。但是因为目前包装机械的发展水平相对落后，不仅会影响工业产品的质量。水平，也会阻碍我国包装工业的进程。我国的包装机械行业发展水平较低，所以无法形成工业规模，也就无法加速我国包装工业的发展进程。我国的包装机械行业出现于70年代，到九十年代实现了高速发展。但是与其他行业相比，该行业的起步晚，起点低。目前我国对于技术含量较高的包装机器需求量大，所以只能依赖进口。如果想要发展我国的包装工业，那么就要让包装机械成为发展的优势。12国内的发展概况目前我国罐头类的产品中，产量最大的是蔬菜类罐头，位居第二的是水果罐头。生产的地区有：北京，浙江，河北等地区。到目前为止，我国罐头类的产品产量已经超过了100万吨，其中多数产品主要是用于出口，我国的罐头出口量占全球的"6。在出口的罐头产品中，产量数目最多的是橘子罐头，数量达到了30万吨，出口量占出口总额的50%,位居第二的是桃子罐头，数量在七万吨左右，且出口数量每年都在不断增多，未来的发展潜力巨大。在之后就是菠萝，梨等各类罐头。目前，在众多行业中，罐头行业的发展趋势较为迅猛，为此笔者特地对全国各地的罐头生产厂进行了调查与研究。调查结果显示，多数的工厂在对罐头进行包装时都会使用旋口瓶，这是因为用于出口的产品，需要包装的质量较高。因为这会影响产品的销量，所以对于瓶盖外观的要求较高，但是目前我国对于产品进行加工时，使用的多是直线式的旋盖机，这种旋盖机的缺点是：人为很难控制旋转扭矩，而且因为产品出口时要保证质量，所以一般使用的旋转扭矩较小，但是旋转的效果并不理解，往往需要后期人工再次旋转，增大了员工的工作量，也无法保证旋转的力度，所以无法保证产品的封口性能。而如果使用旋转式旋盖机的话，因为该种机器与瓶盖的接触部位较低，如果无法控制精度的话，会对产品外观造成影响。我国罐头企业的最终目的是获得利润，如果企业的获得的利润微薄，那么企业很难经营。为了促进雁头行业的发展，那么企业不仅要提高罐头的质量，还要提高生产罐头的效率，减少生产的成本。因为目前我国罐头的出口量较大，所以企业还应该提高国际竞争力，开拓海外市场。目前，已经与湖南省的永州应熙可食品公司进行了合作，合作的主要目的是为了研发出新型的旋盖机械。这种机械一旦研发成功，那么我国生产机械的自动化程度将会大大提升。在具体工作中，合作的公司主要是提供与罐头生产相关的技术指导，进而可以合作完成研发旋盖机。经过笔者的调查发现，多数的企业在对罐装产品进行生产时，使用的是立线式的旋盖机。苜先将瓶颈挂在瓶盖上，经过具体的定位，可以使得瓶盖与瓶口相衔接，然后由机械施加压力，最终将瓶盖封紧。虽然设想理论较为完美，但是在实际操作过程中，如果瓶口的直径较小，那么皮带在对瓶盖施加压力时，很难实现高速旋紧。而且因为直线式旋盖机的通道只有一个，所以生产的速度难以提升，一般一分钟最高只能旋紧200个瓶盖。但是目前我国的罐头旋盖机仍存在诸多问题。最大的问题是机械的自动化程度较低，需要人工再次进行旋紧C其次是生产的效率低下，无法满足目前我国雁头生产的实际现状。如果使用机械进行旋转，旋转的质量低下，返工的次数较多。针对上述所说问题，本次研究的是全自动罐头旋盖机，该机械的研发也会促进我国罐头行业的不断发展。1.3 国外的发展概况目前，食品饮料工业的发展方向发生了转变，更倾向于规模化和高效化，在生产能力方面，拥有高产能的国际灌装生产线，其生产率达到了每分钟300-500瓶，同时，更拥有组合整机，其可以灌装，另外，还可以旋盖、清洗瓶。整机的优势是显著的，设备效能更高，生产线使用的面积不断减少，还缩短了输送距离，因为从洗瓶到灌装，再到旋盖工序在一台机器就可完成，从而也有效规避了产品的再次受污染。之所以产生了多头回转式旋盖机，主要是因为已有的两台机器无法进行整机组合，其中，一个回转式灌装机，除此之外，另一个是直线式旋盖机。在提高产能上，灌装机9旋盖机具备一致性，都是通过增加头数来实现。无论是旋盖方式的旋盖头，还是抓盖方式的旋盖头，都能对各种旋开盖进行封口，通过稍微的调整，还可以对塑料螺纹盖进行封口，另外，也可以对各种螺母进行封口。对于未来发展前景来说，回转式旋盖机应用是非常优良的，
