机械制造技术课程设计-杠杆一加工工艺及铣22槽夹具设计.docx

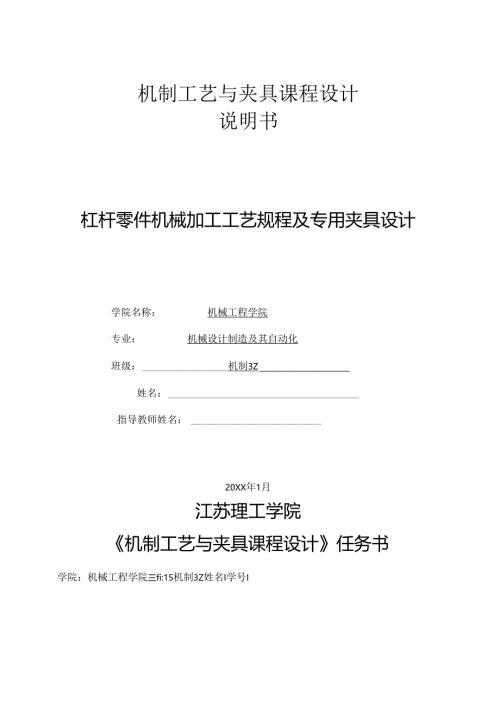

机制工艺与夹具课程设计说明书杠杆零件机械加工工艺规程及专用夹具设计学院名称：机械工程学院专业：机械设计制造及其自动化班级：机制3Z姓名：指导教师姓名：20XX年1月江苏理工学院机制工艺与夹具课程设计任务书学院：机械工程学院三fi:15机制3Z姓名I学号I原始资料：零件样图，生产纲领：大批量，"1件/台，每日1班题目：杠杆的机械加工工艺规程及专用夹具设计设计内容：1 .零件图1张2 .机械加工工艺过程卡1套3 .工序卡3张4 .专用夹具装配图1张5 .专用夹具三维造型1张6 .课程设计说明书1份第1章杠杆的机械加工工艺规程设计11.1零件分析11.1.1零件的作用11.1.2零件的工艺分析11.1.3确定生产类型21.2确定毛坯类型及尺寸21.2.I确定毛坯类型21.2.2确定毛坯尺寸21-3机械加工工艺路线设计41.3.1定位基准的选择41.3.2制定工艺路线41.4 加工机床及工艺设备的选择51.4.1 4.1选择机床51.4.2 选择刀具及量具51.4.3 选择夹具61.5 确定每道工序尺寸61.6 确定切削用量和时间定额71. 6.1工序I（粘孔、保证尺寸中20H7）71.6.2工序H（钻孔、保证尺寸2）81.6.3工序In（相跣22*28的楸、保证尺寸28*22*28）8第2章专用夹具设计102.1确定设计任务102. 2夹具设计方法102. 2.1夹具类型的确定102. 2.2定位方案的确定112.2.3夹紧机构设计112.2.4导向装置设计142.2.5夹具体设廿142.2.6绘制夹具体装配图152.3确定夹具技术要求和有关尺寸、公差配合162. 3.1技术要求162. 3.2夹具装配图应有尺寸及公差17第3章夹具三维造型172.1 三维造型实现方法概述172.2 夹具主要零件三维造型183. 3夹具三维装配2022参考文献8. 32内槽尺寸上的公差：2.6mm9. 18mm尺寸上的表面公差：2.4mm1.3机犍加工！艺路线设计1.3.1定位基准的选择基准选择是工艺规程设计中的重要工作之%基准选择的正确与合理,可以使加工质量得到保证、生产率得到提高。否则，不但加工工艺规程中的问题百出，更有甚者，还会造成零件的大批报废，使生产不能正常进行。本零件是带孔的杆状零件，孔是其设计基准(亦是装配基准和测量基准),在加工零件的平面及钻孔时，都应该以孔作为定位基准，从而避免由于基准不全合而产生的误差.选择不需加工的面作为粗基准，选e2()mm孔及一端面作为精基准.1.3.2制定工艺路线本零件的加工工艺路线按照先加工基准面、先而后孔、先住后次以及先粗后精的原则加工，本零件的加工可按以下工艺路线进行.根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已碑定的情况下,可以考虑采用万能性机床配以专用工卡具.并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。查机械制造工艺设计简明手册，选择零件的加工方法及工艺路线方案如下：工序：铸造毛坯工序二：粗铳中间圆柱上下表面工序三：钻、扩，粗较、精较02OH7孔,工序四：精铳中间圆柱上卜两端面工序五：粗钛左端方槽上下而Mmm工序六：粗铳右湍方槽上下面18mm工序七：用直径为10.5的麻花钻钻螺纹孔工序八：粗铁左端22上卜.表面工序九：粗钛左端28内侧表面工序十：粗铳右端24H8上下表面：工序十一：粗铳右端32内侧表面工序十二：精铳左端22上卜表面：工序十三：精诜左端28内侧表面2、夹具体的确定结合之前的分析，具体构造见图夹具体零件图如图2-3所示图2-3夹具体零件图2.2.6绘制夹具体装配图如前所述，在设计夹具时，应该考虑提高劳动生产率，为此，设计采用了开口垫圈压禁。拆卸时，松开夹紧螺母12扣，抽出开口垫圈，实现工件的快换.铳槽装配图如图2-4所示。图2-4专用夹具装配图2.3确定夹具技术要求和有关尺寸、公差配合2.3.1技术要求1 .明确设计任务，收臾设计资料.2 .拟订夹具结构方案，绘制夹具草图。(1)确定工件的定位方案,设计定位装置，并对夹紧力进行估算，以确保夹紧可擢。<2)确定工件的夹禁方案，设计夹紧装置.(3)确定刀具的引导方式，选择或设计引导元件或对刀元件。<4)确定其他元件或装身的结构形式，如定位键、分度装置等。(5)确定夹具的总体结构及夹具在机床上的安装方式。对夹具的总体结构最好能机制工艺与夹具课程设计说明书拟出几个不同的方案，画出草图，经过分析比较，选择最佳方案.3.绘制夹具总图（1）选择操作者工作时正对的位置为主视图（2）用双点划线将工件的外形轮,廓、定位鞋面、夹素表面以及加工表面画在各视图相应的位置上，待加工面上的加工余员可用网纹线表示。在夹具总图中，工件可看作透明体，不遮挡后面的线条（3）依次画出定位、夹紧、导向元件或装世的具体结构，再画出夹具体，将各元件或装置连成一个整体（4）在总图上标注尺寸（包括轮廓尺寸、联系尺寸、或要的配合尺寸等）、公差和技术要求（5）绘制夹具零件图。在夹具中的非标准零件都要绘制零件图，并按总图要求确定零件的尺寸、公差及技术条件.2.3.2夹具装配图应有尺寸及公差1 .夹具总图上应标注的尺寸和公差（1）夹具外形的最大轮廊尺寸。（2）影响定位精度的尺寸。（3）影响对刀精度的尺寸和公差.（4）影响夹具在机床上安装精度的尺寸和公差。（5）影响夹具精度的尺寸和公差。（6）其他装配尺寸及公差。2.夹具总图上公差值的确定（I）与加工尺寸有直接对应关系的夹具公差8J（2）共他装配尺寸的配合性质及公差等级。3.夹具总图上应标注的技术要求。第3章夹具三维造型3.1 三维造型实现方法概述通过实体造型把夹具的三维图简耍的一:维图制作出来，下面的设计是铳床夹具。这个夹具可以通过SOIidworkS三维造型软件实现，我是用SOIidwOrkS来实现造型的。下图是用so1.idworks画的夹具装配图。3.2夹具主要零件三维造型(1)工件零件图如图31所示图3-1杠杆图3-2夹具体心轴如图£3所示图3-3心轴削边销,定位销如图3-4所示削边销定位销图3-4(5)对刀块,长换垫圈如图3-5所示对刀块长换垫圈图3-5定位键B型如图36所示图3-6定位键B型3.3夹具三维装配弁考文献1 0机械制造工艺学第三版郑修木机械工业出版社2011.122 6机械制造技术基础课程设计指导教程第二版邹青呼咏2011.63。机床夹具设计教程何庆李郁电子工业出版社2012.846机械制造工艺设计简明手册李益民哈尔滨工业大学出版社2000年5成机械设计课程设计手册吴宗泽罗圣国高等教育出版社1992年
