施工测量放线.docx

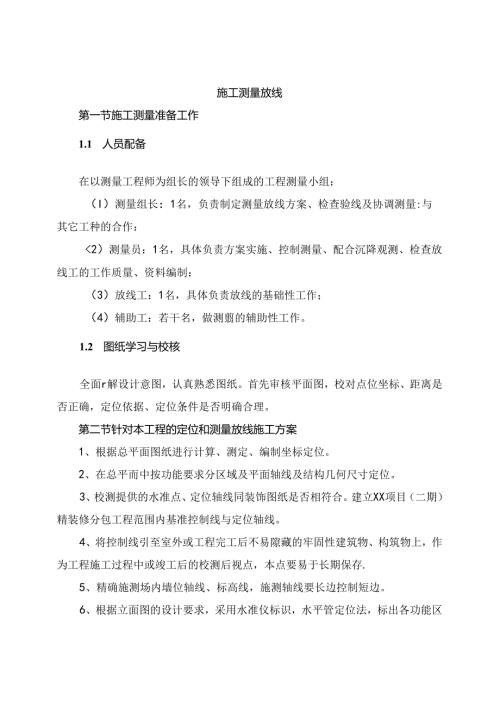

施工测量放线第一节施工测量准备工作1.1 人员配备在以测量工程师为组长的领导下组成的工程测量小组：（I）测量组长：1名，负责制定测量放线方案、检查验线及协调测量:与其它工种的合作：<2）测量员：1名，具体负责方案实施、控制测量、配合沉降观测、检查放线工的工作质量、资料编制：（3）放线工：1名，具体负责放线的基础性工作；（4）辅助工：若干名，做测翦的辅助性工作。1.2 图纸学习与校核全面r解设计意图，认真熟悉图纸。首先审核平面图，校对点位坐标、距离是否正确，定位依据、定位条件是否明确合理。第二节针对本工程的定位和测量放线施工方案1、根据总平面图纸进行计算、测定、编制坐标定位。2、在总平而中按功能要求分区域及平面轴线及结构几何尺寸定位。3、校测提供的水准点、定位轴线同装饰图纸是否相符合。建立XX项目（二期）精装修分包工程范围内基准控制线与定位轴线。4、将控制线引至室外或工程完工后不易隙藏的牢固性建筑物、构筑物上，作为工程施工过程中或竣工后的校测后视点，本点要易于长期保存.5、精确施测场内墙位轴线、标高线，施测轴线要长边控制短边。6、根据立面图的设计要求，采用水准仪标识，水平管定位法，标出各功能区域的实际标高定位并用墨笔标明。7、以施工图纸按立面图的装饰风格及造型设计，在墙、柱体立而上面以用墨线精确弹出装饰面材的几何分配尺寸线，将图纸设计反映于墙体之上，便于分析实际同图纸是否存方差别。8、在地面按图纸设计尺寸用眼线弹出墙面完成面线，用以控制基层及各种预埋物件的出墙尺寸。9、对天花吊点进行精确放线，排列天花基础施工吊点和网格线，并将灯具、风机等顶部设备器具在地面标明。可提前发现图纸用丁实际的分配是否符合，并利于天棚龙骨的安装定位。10、门边线、大理石洗漱台等处，都弹出边线和所有待加工的内径控制线。II、对于表面愈复杂之部位，该处的测量放线应愈明晰，应在饰面产品加工之前精确定位，保证外加工产品到场可进行顺利无误安装。第三节测量工作的管理1、测量实行“三级管理”,项目部测量组负贲实施，质检员负责检查监督，项目技术负责人负责抽查。2、建立各项管理制度，主要有：验线制度，测量资料管理制度，测量仪器使用台帐和枪校制度，制定岗位贲任制。3、测量仪器设专人负责保管，同时进行保养：仪器由专人使用，定期校测，保证仪器的完好使用。4、测量仪器必须经过法定专业计量部门检定，未经检定或检定不合格的仪器不能使用，测量仪器必须正确使用，注意防止外界的干扰、破坏，其购置、检定、报废、封存，使用应遵守检验、测量、试验设备控制规定。5、所有测量人员必须持证上岗，无证人员不准上岗。所有测量人员要加强学习和团结，认真总结经验。6、测量放线人员应做好放线平面图和测绘控制点，防止在施工时因施工丢失控制点无法恢复而影响施工和产生定位错误。7、每次测绘，测绘人员应认真做好测绘记录和测绘验线工作。重要的轴线、标高定位线等必须经过公司技术人员和监理验线后方可投入施工使用。8、测绘仪器应由专人进行使用和保管，防止因损坏而产生误差。9、测绘仪器有专人保管，明确使用登记制度。10、仪器报保管员定期对仪器进行清点。
