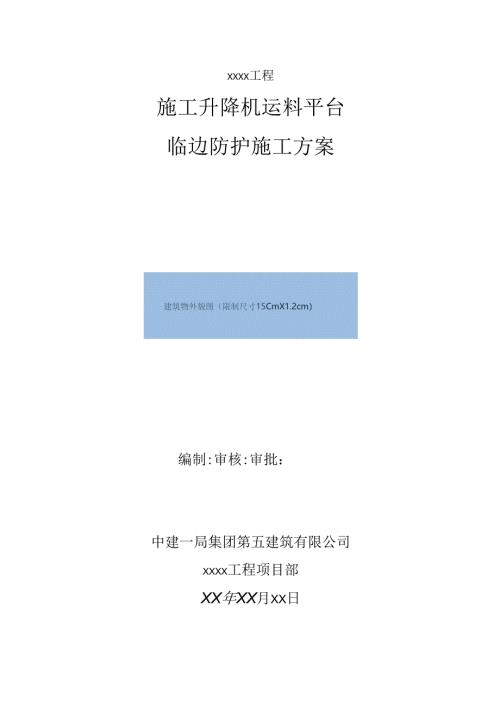

XXXX工程施工升降机运料平台临边防护施工方案建筑物外貌图（限制尺寸15CmX1.2cm）编制:审核:审批：中建一局集团第五建筑有限公司XXXX工程项目部XX年XX月XX日、'工Sjt工升PMUt科平台,边防护黛工方案目标1 .编制依据12 .工程概况12.1 项目概况I2.2 外用电梯概况23 .施工准备33.1 技术准备33.2 人员准备33.3 材料准备（根据实际情况调整）33.4 机具准备44 .旅工安排45 .族工方法45.1 防护架设计护及搭设流程45.2 防护架搭设75.3 防护架拆除I1.5.4 回顶架体的搭设125.5 架体监测与监控136 .各项保证措施146.1 安全生产保证措施146.2 质量保证措施156.3 季节性施工保证措施（依据实际施工工期调整）157 .应急预案157.1 应急预案目的157.2 适用范闱167.3 应急救援组织机构与职贡167.4 强工现场应急处理设备和设施177.5 突发事件应急响应17Z6项目事故应急救援流程207.7 应急准备和应急响应相关电话207.8 应急准备和响应线路图217.9 应急救援物资218 .相关计算228.1 回顶架体计算228.2 防护架体计算23XioCX工和够工升降&1.料平台IBi边防护够工方案1.编制依据表IT依据类别编号依据名称版本备注相关文件要求1XXX工程施工组织设计2014年10月15B2XXX工程施工总承包合同20M年08月053SC200/200外梯安装使用说明454厂家提供的室外电梯相关技术资料5中建一局集团施工现场标准化图册2018年12月6危险性较大分部分项工程安全管理规定住建部令第37号7住房城乡建设部办公厅关于实施(危险性较大的分部分项工程安全管理规定)仃美问题的通知建办质(2018)31号8关于加强房屋建筑和M政基础设施工程施工技术管理工作的通知京建法(2018)22号9£中建一局集团第五建筑有限公司危险性较大分部分项工程施工管理规定建一五技字2018363号相关图纸1XXX工程施工图纸2013年I1.月2图纸会市、设计变更2014年I1.月相关规范、规程、标准1建筑地格基础工程施工质量照收规范GB50202-2002国家2建筑施工扣件式纲管脚手架安全技术规范JGJ130-20113建筑结构荷载规范GB50009-20124混凝土结构工程施工侦量验收规范GB5020120155建筑工程滞工质量验收统一标准JGJ33-2001行业6建筑机械使用安全技术规程JGJ59-20117建筑施工高处作业安全技术规范JGJ80-20168北京市建筑工程施工安全操作规程DBJO1-62-2002地方2.工程概况2.1 项目概况本工程为京东方B38研发中心工程，工程建设地点位于朝阳区酒仙桥路IO号，京东方科技集团园区内，南邻酒仙桥中路，东、北、西均为园区道路。总建筑面积约M85011?.其中地下面枳4300m7也上面积10550m2,使用功能为科研楼，地下2层(局部有夹层)、地上8层。结构形式为框架-剪力墙结构.建筑高度36.45m,设计合理使用年限为50年。表27层高地下二层3.6m,地下一层6.4m,地上一层5.5m,地上二七层4.2m,八层4.1m,机房层3.9m2. 2外用电梯赛况为解决工程装修施工中施工人员上下楼及小型材料的垂直运输，确保工程的整体施工进度计划，根据工程的规模、装修工程量、装修特点以及现场实际情况，共设置台SC2OO/2OO双笼施一匚外用电梯（限重2000Kg,限载16人），分别设置于主体结构A-B/6-8轴部位。表2-2外用电梯名称位置使用层数最终安装高度附墙数量附着形式1#外用电梯-B轴/-轴首层机房层34.8m四道附着结构板图2T外用升降机安装位置总体平面布苴图本工程室外电梯防护架搭设高度为39.2m.且需要每层铺设脚手板，承受荷载较大,因此搭设架体时需要注意立杆、水平杆、剪刀撞的布置，每层采用钢管抱梁保证架体稔XXI：F；WiI：升降机加2rf;临功跖炉诿I：方案定。3.施工准备3.1 技术准备项FI技术人仍提前编制外用电梯防护架专项施工方案，经审批合格通过后，逐级进行交底，项目技术人员对项目管理人员和旅工队伍主要管理人员做方案交底“专业工长以书面及会议形式向作业人员进行技术交底，技术交底要有针对性、可操作性，针对关键部位和质量控制点，提出具体措施和要求。3. 2人员准备为不影响施工进度，保证施工安全，需选择经验足、贡任心强的架子工若干名。架子搭拆操作人员必须是经过按现行国家标准M特种作业人员安全技术考核管理规则等考核合格的专业架子工，泮禁无证人员上岗操作。3. 3材料准备表3T名称规格数量备注钢管48.>3,61043.2m扣件对接、直向、旋转556个密目网22000目100cm?183.8112跳板4000*250*5OtBn36Om3.3.1钢管防护架采用48.3*3.6mm的钢管支控体系，钢管应外径48Omm,壁厚3.Omm,无裂纹、凹陷、锈蚀，钢管外涂刷防锈漆并定期更涂以保持完好。所有进场的脚手架用钢管安排专人按要求逐根检查，并按要求进行亚试，符合要求的才能用到本工程，否则按退货处理。3. 3.2扣件钢管连接必须采用合格的扣件，应使用与钢管管径相配和、符合我国现行标准的可锻铸铁扣件，其材质应符合现行国家标准£网管脚手架扣件（GB15831）的规定，严禁使用加工不合格、锈蚀和有裂纹扣件。扣件与钢管的贴合面必须整形，保证与钢管扣紧时接触良好。扣件活动部位应能灵活转动，在螺栓拧紧扭力矩达65Nm时不得发生破坏。进场扣件必须安排专人逐个检查，并按要求进行复试，复试合格之后才能用到本工程上，不合格扣件按退货处理。I理被匚升降邮话假空G蛇边防护脩左£3.3 .3脚手板木脚手板应使用厚度不小于50mm,长为4m,宽不少于25Om的落叶松板，其材质应符合现行国家标准木结构设计规范（GB5（XX）5-2OO3）二级材质的规定。木脚手板使用前为防止破裂损坏，在距跳板两端8cm处用8#铅丝紧箍两道并钉固。禁止使用有机纹、破裂和横透界的木板。3.4 .4安全网立网采用密目阻燃安全网，安全网采购，必须使用经市、局（公司）认证厂家的产品。不能使用未经检验合格或非指定认证厂家的产品.3 .4机具准备表32名称规格数量备注楙花扳手6套卷尺0-50m6个经纬仪1架安全带、安全帽每人一套4 .施工安排根据本工程施工组织总进度计划的安排，本工程外用电梯防护架施工安排如下。表3-3层数防护搭设时间拆除时间使用时间（天）1.8层、机房层2015年6月13日2015年9月18日985 .施工方法5.1 防护架设计护及搭设流程表3-4防护架膨式搭设高度立杆步距至结构净距离纵距横距落地式39.2m1.501.00.752-2.00.25铺设脚手板一搭设立杆一逐根登立立杆并与扫地杆扣紧一安装扫地小横杆与立杆和扫地杆扣紧一装第步大横杆与立杆扣紧一安装第步小横杆一逐步搭设大横杆、小横杆、立杆一与结构拉结（安装卸有钢丝绳）一搭设剪刀挣一铺脚手板、挡脚板及挂安全网一做进户平台门.图5-1落地防护架搭设平面图vt.W½I：升降机i料平台临嬲护施I：方案'H工科够工升降机送料平台啮边防护够工方案5. 2防护架搭设5.2. 1防护架基础本工程空外升降机安装在地下室顶板上，防护架落在负一层顶板上，为保证电梯使用安全，需对地下一层顶板及地下二层顶板进行回顶加固处理，回顶立杆在外用电梯基础及防护架基础范围内备出来两排，且受力杆布置到最卜面的底板上,将地卜.室顶板受力传到基础底板。5.2.2纵向水平杆（大横杆）大横杆设置在立杆内侧，我长度不小于3跨。横杆的接长采用对接扣件连接，对接扣件应交错布设，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的"3。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50mm,图5-3水平杆接头留设位置示意图如果采用搭接连接，搭接长度不应小于1m,应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。5.2.3横向水平杆（小横杆）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直用扣件的中心距不大于15Omm。小横杆靠结构一端的外伸长度不应大于300mm。靠墙一端至堵装饰面距离不大于100mm。小横杆要贴近立杆布置，间距为0.75m,搭于大横杆之上弁用直用扣件扣紧。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的"2。5.2.4立杆立杆整个架高的垂直偏差不大于架1/200,且应同时控制共最大垂直偏差小于100mnu立杆接长各步接头除顶步外必须采用对接扣件连接。两根相邻立杆的接头位苴应错开，不应设置在同步内，同步内厢一个立杆的两个相隔接头在高度方向错开的距离不小于0.5m.各接头中心至主节点的距离不大于步距的"3,立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。5.2.5打地杆脚手架扫地杆距地面小于等于20Omm.立杆底部垫置50mm厚脚手板。脚手架底部必须设置纵向、横向扫地杆，横向扫地杆，其位置应在纵向扫地杆卜方。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200三处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5.2.6剪刀撑防护架两侧由底至顶连续设置竖向之字捽，斜杆应每步与立杆扣接。剪刀撞斜杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端上或立杆上，剪刀挣斜杆的接长采用搭接，搭接长度不应小于1m.采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm旋转扣件中心线至主节点的距离不汨大于15Omm.防护架正立面电梯笼中间设置落地剪刀撑，并在防护架通道上口设置八字撑，增加架体的整体性。在各层通道板下方设置水平剪刀撑，5.2.7连墙件架体每层（步距*m）采取钢管抱梁的形式与结构进行拉结.埋短钢管，与架体拉结,垂直距离不应大于层高且不大F4m）（集团手册例）架体每U设置两道八字按，分别于通道板下方及每U梁下方大横杆处，60度角同最外他立杆拉结，以增加架体稳定性。图5-5增强架体稳定性措施5.2.8脚手板
