提高轻型顶模集成平台顶升速度.docx

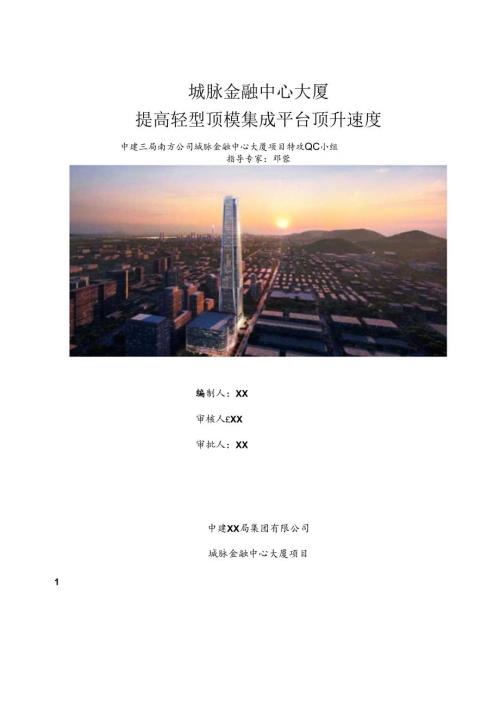

城脉金融中心大厦提高轻型顶模集成平台顶升速度中建三局南方公司城脉金融中心大厦项目特攻QC小组指导专家：邓蓉编制人：XX审核人£XX审批人：XX中建XX局集团有限公司城脉金融中心大厦项目1 .课题概况11.1. 课题简介11.2. 顶模施工流程11.3. 顶模的组成21.4. 顶升流程介绍22小组概况42.1.小组成员简介42. 2.活动安排表53.选择课题63.1. 工序影响63. 2.企业要求63. 3.工程现状74 .现状调查95 .设定目标125.1. 小组曾达到过最好水平125.2. 企业要求125.3. 3.目标测算分析126 .原因分析137 .确定主要原因148 .制定对策229 .对策实施2410 .效果检查2710.1. 现场检查2711 .制定巩固措施2912 .总结与下一步打算3112.1. 活动总结3112.2. 今后打算321.1.1. 课题简介XX金融中心大厦项目位于XX市XX区，总建筑面积20万户，地下7层，地上70层，建筑高度388米，核心筒采用钢柱钢饬混凝土剪力墙+外框辐射钢梁桁架楼承板设计，是一栋集办公、会所、公寓于一体的超高层建筑；建成后将成为深圳市中心封面级建筑。核心简施工采用我司自主研发的最新第二代顶模系统轻型顶模桀成平台。本次课题致力于提高轻型顶模集成平台顶升速度。1.2. 顶模施工流程轻型顶模集成平台（以下简称顶模）用于核心简竖向结构施工。顶模由动力与支撑系统、钢平台系统、挂架防护系统、模板系统组成。本项目顶模采用点式挂爪+中等行程油缸+轨架一体式的轻型支点，钢平台系统采用高抗剪贝窗架，挂架防护系统采用滑动外挂架+集成式内简挂架（南北向中间三简）+普通内挂架设计，模板系统采用集成平台式可后移模板+吊挂模板两种方案结合的钢模板系统。顶模施工流程示意图1.3. 顶模的组成顶模竖向结构示意图油SI及支探架1.4. 顶升流程介绍顶模顶升时油缸提供动力向上推动支撑架及整个集成平台，此时位于支撑架上的承力棒会推动挂爪向上翻起。当承力棒越过挂爪后，挂爪会因重力的原因回落张开，当全部挂爪回落张开后，支撑架就会开始回落于挂爪上，当支撑架全部回落到挂爪上，就开始回收油缸，此时位于油缸上的承力棒和挂爪会重要支撑架上的情形，由此实现顶模顶升。ffJ-支挂架承力椁挂戒2 .小组概况小组名称城脉特攻QC小殂课题名称提高轻型顶模集成平台顶升速度课题类型向遮解决型组建时间2019.3.15活动时间2020.04.02020.11.30活动次数23次课题注册号SJ-NF-SZ-01-2020小组注毋号SJ-NF-SZ-O1.小组培训情况本小姐成员平均接受QC准则培训：质量管理小姐活动准则17CAQIO2OI-2O2O以及TQM,1S09000系列知识培训不少于80小.小组活动目的QC小姐的成立旨在摄离轻型项模集成平台m升速度，培养提升员工专业技术，改善管理方法,摄寿员工场合素成.制表人：XX审核人：XX时间：2020.04.0521.小蛆成员简介序号分工姓名学历岗位职称培训时间（小时）组内职责I缎长XX本科项目经理高级工程师120全面组织2副组长XX本科质量总监工程师100沮织课题开展策划3副组长XX本科项目总工工程师100技术指导4副组长XX本科生产经理工程师100实箱协调5组员XX本科质量员助理工程师80质量控制6组员XX本科质量员助理工程师80质量控制7组员XX本科质量员助理工程师80实施8组员XX本科技术员助理工程师80方案编制9组员XX本科技术员助理工程师80成果总结制表人：XX审核人：XX时间：2020.04.052.2. 活动安排赛为确保本次小组活动顺利进行，合理安排活动时间，特别制定QC小组活动计划与进度安排表:一汁时时间一5k时何制表人：XX审核人：XX时间：2()20.05.253 .选择课题3.1.顶模在顶升前需要完成钢筋绑扎，机电管线预埋以及附墙支点安装。白天钢筋完成绑扎，晚上7点开始预埋工作在10点结束。然后进行顶模顶升检查销项工作，顶模检查销项工作为2小时，12点开始顶升，顶升时间如果在5个小时内，完成后进行1小时的顶模顶升完成的检查工作，不影响正富工人6点上班，而目前的顶模顶升速度达不到要求。项目从2020.4.5-2020.5.24顶升启止时间表顶升次数顶升开始时间顶升用时顶升后检查时间顶升完成时间工人正常上班时间工人实际上班时间受影响时长第1；:23：508小时1小时9：506：009：503：50第2次00：209小时10：2010：204：20第3次00：007小时8：008：OO2：00第4次23：407小时7：407：401：40第5次23：508小时8：508：502：50第6次23：505小时5：506：000：00第7次23：509小时9：509：503：50窄X.：23：309小时9：309：303：50第9次00：107小时8：108：102：10第10次23：508小时8：508：502：50制表人：XX审核人：XX时间：2020.06.123.2. 企业要求项目施工合同工期为1059天，经过工期编排，核心简标准结构层施工需到达4天一层的施工进度才能满足要求。目前顶升时间如影响工人正常施工将无法协助结构施工达到4天1层的施工要求。所以经理部要求顶升时间不超过5小时。3.3. 工程现状项目从2020.4.5-2020524共顶升10次,顶升所用时间统计如下:顶升次数时间平均第1次8小时7.7小时第2次9小时第3次7小时第4次7小时第5次8小时第6次5小时第7次9小时第8次9小时笫9次7小时第10次8小时顶升时间统计图制表人：XX审核人：XX时间：2020.06.12本项目油缸速度为4.5cmnin,故提升225cm所用时间为50min因标准层层高为4.5m故需提升两个行程。理论鹿升时间为：（第一次提升支撑架+第一次回收油缸+第二次提升支撑架+第二次回收油缸=O.83+O83+O.83+O.83=333h）,顶升中途还需回落0.5h,故理论顶升总耗时为383h0目前顶升用时7.7小时，具有足够的提升空间。4 .现状调查选定课题之后为了解事态严重性，小组对最近10次顶升进行了数据统计,如下：顶升日期实际用时（小时）平均用时（小时）最少用时（小时）6.0276.0756.1286.1796.2277.456.2767.0287.0797.1277.178近十次顶升所用时间统计图制表人：XX审核人：XX时间：2020.07.16各工序用时日期6.026.076.126.176.226.277.027.077.127.17第一次提升支撑架（min）1207020528017575190180155200第一次提升油缸（min）65656070657075757075第二次提升支撑架<min）1407011095701201201309595第二次提升油缸（min）65657060756065606570回落（min）30303535353530353540总计（min）420300480540420360480480420480制表人：XX审核人：XX时间：2020.07.16通过十次顶升时间统计可以看出，耗时主要在提升支掾架。为此我们对提升支掾架耗时较长的原因统计分析（小时）：期6.026.076.126.176.226.277.027.077.127.17总计（小时）挂爪故障202211120112预埋件偏位00021022119钢模板顶升与场体摩擦00000000101钢筋碰撞钢模板00000000011镯板殛撞墙体00100000001总计（小时）203421342324制表人：XX审核人：XX时间：2020.07.17累积颊率挂爪故障预埋件偏位涧模板顶升与墙体型片飒前挡住涧模板翻板碰撞通体制图人：XX审核人：XX时间：2020.07.17由上图表可见最近十次顶升出现问题占时24小时，其中挂爪故障耗时总计12小时占比50%,预埋件偏位耗时总计9小时占比38%,钢模板顶升与培体摩擦耗时总计1小时占比4%,钢筋挡住了钢模板耗时总计1小时占比4%,翻版楼撞墙体1次总计1小时占比4%。由此可见挂爪故障以及挂爪偏位为症结所在只需要解决挂爪故障以及挂爪偏位即可以解决88%的问题。5 .触目标5.2. 小组达到过好水平项目所使用的顶模为第二代轻型顶模集成平台，目前无相同工艺的施工项目参考。但6月07日项目顶升曾达到最短用时一一5小时。5.3. 企业要求为保证项目工期履约，顶定模顶升不能影响工人正常施工时间，故经理部要求顶升时间不得超过5小时。5.4. 目物莫分析顶模理论提升时间为333h,顶升中途还需回落0.5h,故理论顶升总耗时为3.83h目前顶升平均7.4小时故耽误时间为7.4-3.83=3.57h在解决挂爪故障以及预埋件偏位后顶升时间理论为：3.83+(3.57-3.57*0.88)=4.26h所以推算活动目标可以实现。6 .原因分析全体成员从人、机、料、法、环、测各个角度对造成挂爪故障及挂爪偏位原因进行了分析得到以下关联图:制图人：XX审核人：XX时间：2020.07.15经过分析，得出以下7个末端因素:1未进行培训与考核2监管不到位3挂爪锈蚀4混凝土污染挂爪
