技能培训资料：40Cr钢详解.docx

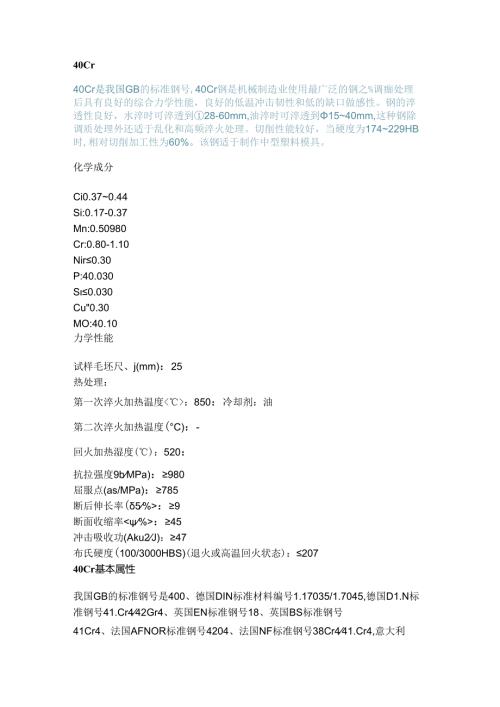

40Cr40Cr是我国GB的标准钢号,40Cr钢是机械制造业使用最广泛的钢之%调痂处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口做感性。钢的淬透性良好，水淬时可淬透到28-60mm,油淬时可淬透到1540mm,这种钢除调质处理外还适于乱化和高频淬火处理。切削性能较好，当硬度为174229HB时,相对切削加工性为60%。该钢适于制作中型塑料模具。化学成分Ci0.370.44Si:0.17-0.37Mn:0.50980Cr:0.80-1.10Nir0.30P:40.030S0.030Cu"0.30MO:40.10力学性能试样毛坯尺、j(mm)：25热处理：第一次淬火加热温度<>：850：冷却剂：油第二次淬火加热温度(°C)：-回火加热湿度()：520：抗拉强度9bMPa)：980屈服点(as/MPa)：785断后伸长率(5%>：9断面收缩率<%>：45冲击吸收功(Aku2J)：47布氏硬度(100/3000HBS)(退火或高温回火状态)：20740Cr基本属性我国GB的标准钢号是400、德国DIN标准材料编号1.17035/1.7045,德国D1.N标准钢号41.Cr442Gr4、英国EN标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号4204、法国NF标准钢号38Cr441.Cr4,意大利UN1.标准钢号41Cr4、比利时NBN标准钢号42Cr4、瑞典SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440（三）SCr440.国际标准化组织ISO标准钢号41.Cr4.【临界点温度】(近似值)Ac3=780oC【正火规范】温度850-870oC,硬度179-229HBS,【冷压毛坯软化处理规范】温度740760°C.保温时间46h.再以510°Uh的冷速.降温到600°C,出炉空冷。处理前硬衣4217HBS,软化后饿度H63HBS,【生铁屑保护摆动回火规范】(670±10)°C2h,随炉升温，(710±10)°C2h,随炉降温，<670±10)×2h.随炉升温,(710+10)0C×2h,再随炉降温，(670±10)0C×2h,随炉升温，(710±10)oC×2h,随炉降温,共3个循环，再降温至550,出炉空冷。处理后硬度153HBS.【调质处理规范】淬火温度850°C±10,油冷：回火温度520°C±10°C.水、油空冷。调制硬度40Cr调质以后的硬度大概在32-36HRC之间,也就是说大概301340HB之间.40C-830-860°C油淬一>55HRC150。C回火-55HRC200。C1.可火-53HRC300回火-51HRC400°C回火-43HRC500°C回火-34HRC550回火-32HRC6OOC0-28HRC650回火-24HRC
