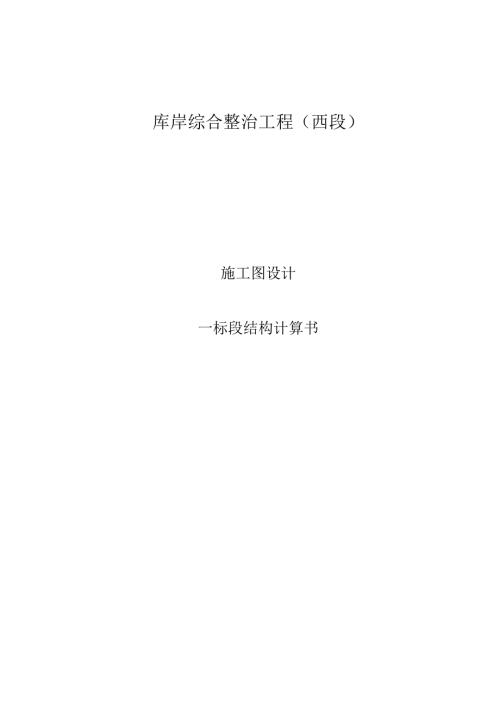

库岸综合整治工程（西段）-一标段结构计算书.docx

库岸综合整治工程（西段）施工图设计一标段结构计算书目录项目区位1.2设计范图及内容12 设计果用的技术标准规藏及设计依冬2.1 设计依据12.2 采用的规范标准23 JR.".".1.1.".".-.I.”.-.*I.-."-.-.-."."-.-.-.”-.11.23.1 形地tt23.2 线象水文23.3 地质构造33.4 地反若性43.5 水文电填条件43.6 不良地质作用53.7 岩土力学叁效6路肩式Ir式务才计算.4.1 24M荷重式挡墙计舞84.2 23m管重式挡墙计算154.3 所有高度街重式挡墙计算结果汇熟214.4 挡墙曲后下滑力计算22式行式摄缗计算5.1 24m姮重式挡墙计算245.2 23M/重式拾母计笄345.3 所有高度衡史式挡墙计算结果汇总445.4 挡墙后下滑力计算446雄托果计算547 桩板拉堵计算1277.1 M挡墙计算1277.2 7*挡墙计算1628 总结1781工程概况1.1 项目区位图1.1.项目区位图1.2 设计范围及内容本项目为忠县城区谷井河库岸综合整治工程(西段卜其中包含两条道路条为新建道路环湖路，一条现状拓宽改造道路连接道.环湖路道路为新建道路，道路等级为城市次干路，设计时速40Kmh,标准路幅宽度24米，双向四车道，设置了一座114m的拱桥，一座306m的隧道.在隧道东侧沿i可设置一条5m宽的骑游步道供行人通行。设计内容包含有：道路工程、桥梁工程、隧道工程、排水工程.给水工程、电力工程、电照工程、通信工程、交通工程.连接道道路,现状道路为双向两车道,现状时速为30Km/h,因两边既有建筑受限，路幅宽度为20.5-32.5米，本次拓宽改造为双向四车道。设计内容包含有：道路工程、排水工程、给水工程、电力工程、电照工程、通信工程、交通工程.本次设计结构部分主要为沿线支挡结构及边坡设计.2设计采用的技术标准规范及设计依据2.1 设计依据1,合同依据(1)本项目设计合同。2,相关文件4重庆市建设工程勘察设计管理条例3重庆市人民代表大会常务委员会公告第33号重庆市珑设领域限制、禁止使用落后技术通告关于进一步加强全市高切坡、深法炕和高填方项目勘察设计管理的意见谕建发(2010)166号忠县城区辔井河库岸徐合整治工程(西段)工程方案设计更庆交通大学工程设计研究院有限公司2021.08忠县客井河库岸综合整治工程(西段)工程地质勘察报告(一次性勘察)2.2 采用的规范标准E城市道路工程技术规范3(GB512862OI8)£建筑边坡工程技术规范(GB5O33O-2OI3)£涟筑边坡工程鉴定与加固技术规范GB5O843-2OI3)混凝土结构设计规范(GB5OO1O2O1O)(2015版)4建筑地基基础设计规范3(GB5(MM)7-2OII)g建筑工程抗震设防分类标准(GB5O223-2OO8)G城市道路工程设计规范(CJJ372012)(2016年版)城市道路路基设计规范(CJJ194-2013)£城短道路工程施工与质量验收规范CJJ1.-28)3工程地质条件3.1 地形地貌拟建场地地貌单元凰低山丘陵地貌区,浅丘斜坡及冲沟地貌,拟建道路大多为原始地貌区，里程K0+800附近约70Tn范围为深回填区域，道路设计苑围大多处于回填区域，面向甘井河沿岸呈斜坡状，线路范围整体左线低，右线高，歧路在二个里程段(分别为里程KO+78OKO+85O,里理K2+460K2+560)存在冲沟地貌，KO+78OKO+85O区域已经回填，K2+46OK2+56O区域为原始地貌，属深回填区域，商差较大。局部里程段现状标高与平场标高基本一致，地势总体起伏较大；地形坡角在535°左右；场地总体地形坨貌较复杂。3.2 气象水文本区属也热带东南季风山地气候.温热凉寒,四季分明，降水丰沛，日照充足。全年日照时数1274小时，最多为8月，达227.9小时，最少为12月，仅28.6小时。年平均气温18OC,最暧月为8月，平均线温为28.6T；最冷月为1月，平均气温为7.0cC,最低温度可达O.9tC;全年-O=C的积温为6636cCo全年无痛期341天，热量资源丰富。年均降雨量1198mm,降雨集中在5-7月，可达全年降雨量的46%。年均相对湿度为81%,秋冬季相对湿度较大。境内长江沿岸冬季雪日较多，年均43.5天。夏季多偏南风，冬季多傕北风。县城年平均风速0.9米/秒，夏季风速大，8月平均风速1.2米/秒：冬季风速小，12月平均风速0.6米/秒。其余地区的海拔高度的增加,风速也相应增大。据谒查，勘察区北侧约912Om为春井河，展长江支流，大”降雨形成的地表水以面流或小水沟的形式汇集，然后通过冲沟向鲁井河排泄、汇集。3.3 地质构造根据名重庆市构造纲要图,场地处于新华夏系第三沉降带川东弧形褶皱带忠县背斜的南东翼。岩层呈单斜产出.产状128°140"Z60-70,优势层理面为135°/60°,层面平直光滑，张开度13mm,偶尔达到8mm,主要为泥质夹岩屑充填。延伸范围广，间花().301.50m,层面结合很差，属软弱结构面。砂泥岩界面：根据本次勘察野外测绘结合钻探结果分析，可发现砂泥岩界面起伏小，接触面光滑，张开度3Iomm,主要为昵质夹岩屑充澳(尤其是砂岩层在上时)，该结构面结合很差，果软弱结构面。根据对场地附近边坡的调查，场地岩体中主要发育有2组构造裂隙：裂隙1.X1.产状：位向304°317°,f页角25°31°,优势结构面为308°/30°,裂面平直光滑.张开度35mm,主要为泥质夹岩屑充填。延伸长度46m,最大达数十米，间距13m,结构面结合很差，属软弱结构面裂隙1.X2产状：走向125°135°,倾角近直立，优势结构面为40°/87°裂面较粗检，主要为岩末充填，延伸长度13m,张开度I2mm,间距0.50.8m,结构面结合一股，属硬性结构面。根型皑质调杳测绘及勘探狷露分析，场地裂隙一般发育，场坨内及周围未见断层构造及构造破碎带。琮上所述：场地裂隙发育程度为较发育。3.4 地层岩性据地面调查及钻探揭霭，场地内出您地层有第四系全新统人工填土层（Q4m1.）素填土，残坡积层（Q4d+d1.）就质骷土和侏罗系上统蓬莱镇坦砂岩、泥岩J3p，现将其岩性由上至下分述如下：I）第四系全新统人工填土层（Q4m1.）：素填土：杂色，以黄褐色为主，主要由粉质粘土及泥岩、砂岩碎石组成：块碎石含量约10-36%,块石粒径约5180mm,松散稍密、干燥稍湿；大多为周边烦房屋、道路等建设场平施工时机械无序批填形成，回填时间在K0+800附近约12年，属新近填土，其余区域未填土填骼大于5年，属老填土。揭华厚度在0m29.7m°2）第四系全新统残坡积层（Q4c1.+d1.）:粉质粘土：以黄褐色为主，都分呈棕黄色：可塑状，巨块状结构，千强度中等高，制性中等尚，土芯断面平宜、稍有光泽。局部质不纯,含少量碎石及植物根系，该层在场地内广泛分布于原始地猊区，钻探揭露厚度为045m°3）侏罗系上统蓬莱镇组J3p）砂岩：灰白色、灰色：细中粒结构,中厚层状构造，主要矿物成份为长石、石英、云母等，钙质胶结，岩体较完整,岩芯主要呈柱状，局部段含少量昵质矿物。在大多钻孔中均有将露，为本场地主要岩层；多数钻孔未揭穿该层。泥岩：紫红色、红褐色，主要由粘土矿物组成，泥质结构，薄层状构造，同褂含砂庾较重，都分岩芯有灰绿色钙质团斑及条带，强风化带岩芯校破碎，主要呈碎块状,中风化带岩体较破碎较完整.岩芯主要呈柱状、短柱状，少数碎块状.揭露较臬中，为本场地主要岩层；多数钻孔未揭穿该层。柳砂岩：灰褐色，细粒结构，中厚层厚层状构造，主要矿物成份为长石、石英、云母等.钙泥质胶结,岩体破碎，易风化，手可辩碎，岩芯主要呈卷砂状，仅分布在里程KI+540-K1+600附近区域表层。在少数钻孔有揭露，不明显，为砂岩、泥岩过度层，互层结构，为场地次要岩层。3.5 水文地质条件根据地下水域存介质及水动力特征，勘察区地下水主要可分为第四系松散层孔隙水、基岩裂隙水以及河水反渗形成的地下水三种类型。提千拈孔循环水24小时后观测水位，除受甘弁河水位影响外，其余钻孔均未见稳定的地下水位。(I)笫四系松散层孔隙水该类型地下水主要款存于第四系土层中，接受大气降雨的补给，经短途运移后向低洼处排泄。该类型地下水水质较差,勘察区该类地下水，主要受大气降雨影响，富水性一般。(2)基岩裂隙水该类型地下水主要取存于基岩风化裂隙及构造裂隙中，接受大气降雨及上部第四系松散层孔隙水和地表水体的补给，沿基岩风化带裂隙作短途运移后向低洼处排泄，水量较小，勘察区未见尿点出露。据资料显示和本次勘察查明.除桥位区域钻孔外提干钻孔循环水24小时后观测水位，未见稳定地下水位。(3)河水该类型地下水主要鼠存于透水岩土体中，为河水反渗入地层中形成，主要受河水水位影响,亦受长江水位影响,勘察期间有稳定水位，经提干钻孔循环水24小时后观测勘察期水位为172.(X)m,城高水位为173.24mo场地及周边无地下水出露，场地水文地质条件较简单。在雨季，由于大气降雨，可能在局郎形成上层滞水,对施工平场有-定影响，在施工过程中应做好相应的地表排水措施。拟建场地整体为斜坡地带,场地范围内有2处冲沟坨貌，有利于地表水的排泄：在K0+800附近区域的冲沟已回填，回填时问约2年，局部段进行了简单物理压实处理，回填填土主要为粉质粘土、泥岩、砂岩碎块石及建筑废弃物等，毒边坡坡面区域填土未经压实处理，填土渗透系数取值100nVd(经断值)。拟建场地外侧为甘井河，距离拟建场地较透，其水位受长江水位影响，坎高水位为175.0m(吴淞高程)，且在每年10月至第二年3月水位相时稳定在高程172.0m左右。3.6 不良地质作用根裾黏探及地表地康测绘，结合收集场地原始地貌地形和调查访问，场区及附近周边地段无断层通过，场区内未发现滑坡、崩塌、泥石流等不良地庾现象，无埋藏的河道、沟浜、墓穴、防空洞，孤石等对工程不利的埋藏物。3.7 号土力学参数QIJg电"Ua1.倒力修况"上里就箕*AViTISUKU*H加方里。看：的的M械*磅&*WfiiaiUS少收也由a室工Y、2£,即殳&硝Mu1.NI1.口鼻XMisa袄乐为B亶RF斥"返将豆卡“中孵7：本£0MCOHSO：1CO：1ri：1C1.：1苫济鎏361。.008M(3、孙由澄淡。*6区与081W1.(三V91.±)0uua¾WOcro*roCCOro0W心(B亚M£1(»eKK>oco<.三KH>U*¾(r»XK>-蝮«*去*OWOoK.OOr8£OaZ的(i>支84通室£0416
