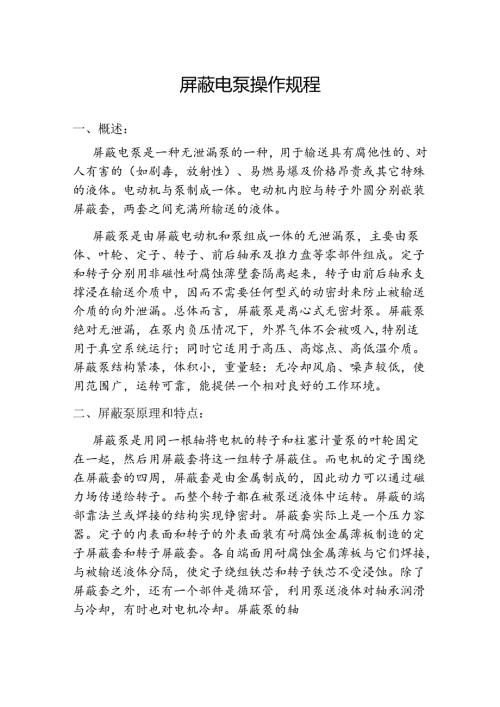

屏蔽电泵操作规程.docx
屏蔽电泵操作规程一、概述：屏蔽电泵是一种无泄漏泵的一种，用于输送具有腐他性的、对人有害的（如剧毒，放射性）、易燃易爆及价格昂贵或其它特殊的液体。电动机与泵制成一体。电动机内腔与转子外圆分别嵌装屏蔽套，两套之间充满所输送的液体。屏蔽泵是由屏蔽电动机和泵组成一体的无泄漏泵，主要由泵体、叶轮、定子、转子、前后轴承及推力盘等零部件组成。定子和转子分别用非磁性耐腐蚀薄壁套隔离起来，转子由前后轴承支撑浸在输送介质中，因而不需要任何型式的动密封来防止被输送介质的向外泄漏。总体而言，屏蔽泵是离心式无密封泵。屏蔽泵绝对无泄漏，在泵内负压情况下，外界气体不会被吸入,特别适用于真空系统运行；同时它适用于高压、高熔点、高低温介质。屏蔽泵结构紧凑，体积小，重量轻：无冷却风扇、噪声较低，使用范围广，运转可靠，能提供一个相对良好的工作环境。二、屏蔽泵原理和特点：屏蔽泵是用同一根轴将电机的转子和柱塞计量泵的叶轮固定在一起，然后用屏蔽套将这一组转子屏蔽住。而电机的定子围绕在屏蔽套的四周，屏蔽套是由金属制成的，因此动力可以通过磁力场传递给转子。而整个转子都在被泵送液体中运转。屏蔽的端部靠法兰或焊接的结构实现铮密封。屏蔽套实际上是一个压力容器。定子的内表面和转子的外表面装有耐腐蚀金属薄板制造的定子屏蔽套和转子屏蔽套。各自端面用耐腐蚀金属薄板与它们焊接，与被输送液体分隔，使定子绕组铁芯和转子铁芯不受浸蚀。除了屏蔽套之外，还有一个部件是循环管，利用泵送液体对轴承润滑与冷却，有时也对电机冷却。屏蔽泵的轴向力平衡方式，通常采用自动推力平衡装置，有时也选用叶轮背面装有径向叶片，即背叶轮推力平衡机构。示意图三、«:本公司采用的屏蔽泵为基本型屏蔽电泵，Pe（设计压力：是指给水管道系统作用在管内壁上的最大瞬时压力）2.5MPa额定杨程40m,额定电流41A0四、使用要求：1 .严禁空载运行。2 .彻底清楚装置内的铁锈及固体异物。3 .空气全部排除后.方可运转。4 .断流运转不得持续超过30秒。5 .不得逆向持续运转。6 .带冷却水套的屏蔽电泵，必须首先按规定的冷却水流量接通冷却水然后开运转。7 .在运转中，如发现异常声音或振动等，必须迅速查清原因排除故障。8 .本屏蔽电泵应在电压380伏，频率50Hz,电流不得超过额定电流的41A,压力不得高于0.5HPa以上。五、操作规程：.1启动前的检杳1）检查各紧固部件是否牢固压力表、冷却水是否好用出口阀和泵的排气阀是否关闭和泄漏2）确认罐内液体是否充足3）夹套内部充满冷却水用来降低设备温度4）确认是否有冷却水2.启泵：1.启动前打开入泵阀，关闭出泵阀，打开排气阀排除泵内的空气，并开打冷却水阀进行调节。2 .当启动泵后查看轴承监视器，指针在绿色方向为正常，在黄色方向为超过量程反转立即停泵检查，指针在红色为三相电少一相立即停泵检壹。在运行过程中操作人员应当到配电房校查是检查电流表是否电流是否超过41A。3 .进入正常运转后，慢慢地打开出泵阀，达到规定的流量和杨程。（压力调整在0.4MPa）2.运行中的检查和维护内容包括:1 .检查泵的出口压力和流量是否稳定、正常；2 .与监控电流表核对、检查电流变化情况，不应超过额定值;3 .检查泵体和电机运转是否平稳、无杂音；4 .检查泵体温度是否过高；5 .不宜关小入口阀控制流量；6 .备用泵要保持完好，保持机泵清洁；7 .对于运行机泵应每一小时记录运行状况。3.停泵或切换：1 .将备用泵按着开泵程序开起后然后慢慢地关闭出口阀同时要观察备用泵的运转情况确认无异常关死出口阀。2 .按停止按钮停泵3 .关闭出口阀4 .停冷却水。六、屏蔽电泵故障及原因和排除方法:,KBMI1.泵'7卷乱4*过不上很盅V太小前力陆伐流*1.捧除方法故障现象、雨3斑B干如不良O千短或忑回本公司修修动O匕西悠线U知中费.保证币水不辞从标线燕涛入机贝格不符OOOO近回本公司.中概正fi曲格三rxOr11TT粕承负荷过大9升于FBN0泉,保证在涉及就指定流量下正确逆循不流动对于其他型泵.征询亚们指导性笆评维操作条件生接二曲OQOQ平i!i不包OO而本公司悟面异转堵至OOOOOOOOO清是并芽明防止再定生的措施理格不符OOOOO浓回才:公司.史虹陶理格吸入阻力大OOOOOOOO核宣清归,如果带过懑器应分务检直.对于首路重新检击净IE1.i头不够OOOOOO松则人也面分高at及吸入阻力并来霰指旅.可局泵公StfriS使排出阻力大OOO清扫期重新桂击青浩排除压力不小OOK野湾宣省路M杼堵塞OOQQO清生大采取防止再渺生的招渔用杂志益人O系即防工杂志再人市指通苻体比重过大OO高本公司精商港体站度过大OOOO同本公司协15条转气不自存在气标E1.OOS1.击港Ie因，方的措施件冷却水不足或断水O当冷却水波动太大时.利用冷却水继电器切断或增加冷却水量配管不良OOOOOOO要活当才郎配管*相OOO噎修.保证=相电若5相OOQ任至西国电度统调卷a标收电汨OO校修配线乃电把历备
