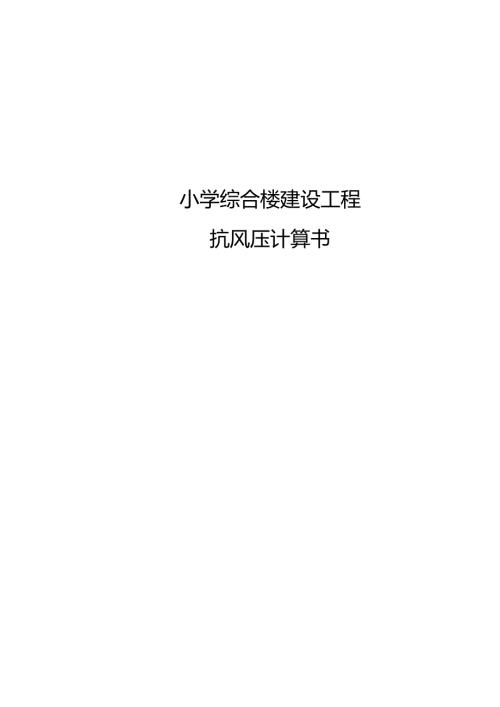

小学综合楼建设工程--外墙外保温工程抗风压计算书.docx

小学综合楼建设工程抗风压计算书目录一、外墙外保温工程抗风压计算书2二、外墙门窗系统抗风压性能计卯报告4一、外墙外保温工程抗风压计算书本工程结构类型为框架结构，最大层数为3层，其中岐高尚度为16.80米。木项目热桥保温材料为液化微珠真空绝热芯材及合无机板，参照e玻化微珠真空绝热芯材型合无机板薄抹灰外墙外保温系统应用技术规程DBJ50-T-224-2015要求，单个锚栓至少能提供不少于0.3KN（0.6KNW.5）的抗拉强度，在不可预见的情况下，对确保系统的安全性起定的辅助作用。一、设计信息及计算参数项目所在地：立庆地面粗糙度：D类设计年限:50年50年一遇暴本风压；O.35KNm,抗烈度:6度保谓板出高挂高：14.40米二、处保温系统锚栓力学计算I、风荷载计算由于保温板质量较轻，因此不用考虑地宸产生的水平荷载。计兑荷我时只考虑负风压产生的拉拔力。水平风荷我标准值、设计值:高度IBgZPSMZWo<KNm>)wk(KNfnnW(KNZ1.tf)20m处0.902.401.800.740.41.151.7350m处0.9()2.201.801.100.41.572.56100mtt0.901.981.801.500.41.922.88说明：B1.:重现修正期系数（外保温系统使用年限25年取0.9,外保温系统使用年限设计寿命与主体国护结构致取1.0）Bgz：阵风系数us：风荷载体里系数uz：风压高度变化系数Wo:作用在保温板上的基本风压Wk：作用在保温板上的风荷载标准值Wk=*gz*s*z4WK：抗风荷载安全系数（风荷我设计值取风荷载标准值与抗风荷载安全系数K的乘枳，抗风荷载安全系数K应不小于1.5)W：作用在幕墙上的风荷载设计值.W=K*Wk2、保温锚栓强度校核基层混凝土加气混凝土砌块实心砌块空心砌块备注欧锚栓承毅力玩准(F)06)0.500.400.3020m处锚栓数量(n16791250m处懒栓数Shn)891216100m处锚论数"Mn)IO121419注：n：混凝土基层每平方米保温板所需要保温锚栓数量，n=W<F*0.5),F=0.60o加气混凝土基U每平方米保湿板所需要保温锚栓数属，n=V(F*0.5),F=050.实心砌块每平方米保温板所需要保温锚栓数量，n=W(F*0.5),F=0.40,空心砌块每平方米保温板所需要保温锚栓数量，n=W(F*0.5),F=OJOo三、结论以上计算考虑保温板上的负风压全部由锚栓承担，但实际因采用了粘结和锚固结合的方式，部分负风床可由粘结砂浆抵抗，因此实际使用锚桎数量能满足设计及规范要求。综上所述本项目每平方米保温板所需要保温锚栓数量在不同高度范围取值如卜表：高度莅用混凝土(个m')W20m6>20m,50m8>50n100n10二、外墙门窗系统抗风压性能计算报告外门窗的抗风压性能（P3）应大于风荷载标准值（Wk），风荷载标准值应按现行国家标准q建筑结构荷载规范GB50009,维护结构风荷载计算的相关内容设计确定，当风荷我标准值的计算结果小于1.OkPa时，应按1.OkPa取值。风荷教设计标准值按下式计算：Ik=vU.1U.WdK式中：见-风荷载标准值（kN/nO：,一阵风系数,应按现行国家标准G建筑结构荷载规范3GB50009的有关规定采用：P卜风荷载体型系数，应按现行国家标准£建筑结构荷载规范GB50009的有关规定采用：U-风压高度变化系数，应按现行国家标准6建筑结构荷载规范GB50009的有关规定采用：%-基本风压（kNm'）,应按现行国家标准£建筑结构荷载规范GB50009的有关规定采用：K-分项系数一般情况下取1.5。地面粗超度类别一C类。本项目应用于建筑外墙面的最大建筑高度为16.80m风荷载计算高度按IOm考虑，查阅&建筑结构荷载规范GB50009-2012相关表格可知：312.05：“=1.8：U-0.65：重庆地区建筑的基本风压M-0.4kNmWk=2.05×1.8×0.65×0.4×1.5=1.44kNm"（压），风荷载标准值计算结果为1.44kPiu根据民用建筑外门窗应用技术标准（DBJ50T-065-2020）第4.4.1条,杳阅相关表格可知:表4.1.1抗风压性能分级（KPa）分拨123456789分级指林依P11.op<1.51.5P<2.02.0Pi<2.52.5P<3.03.0P*<3.53.5P,<4.0<.0P1.<4.54.5P1.<5.0P15.0注:第9级应在分展后同时注明典体检滤压力芨值.本楼栋的外墙门窗系统抗风压性能等级计算为2级，满足要求.
