双车道二级公路总体施工组织设计103页.docx

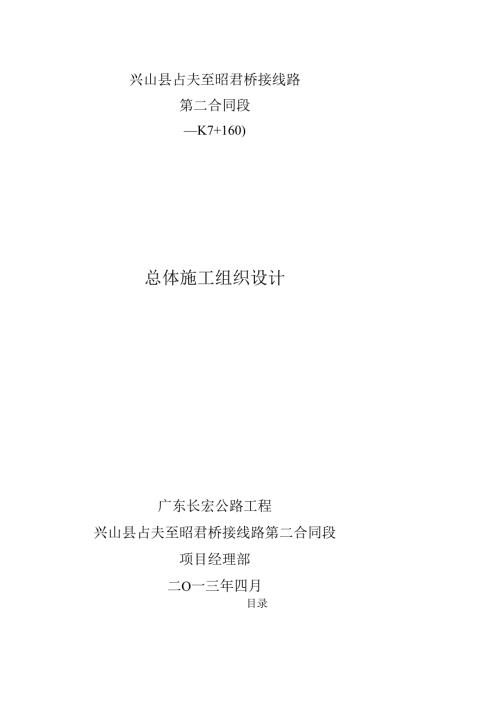

兴山县占夫至昭君桥接线路第二合同段K7+160)总体施工组织设计广东长宏公路工程兴山县占夫至昭君桥接线路第二合同段项目经理部二O一三年四月目录第一章、编制依据和原则一、编制依据二、编制原则三、编制程序四、编辑范围第.二章、工程概况一、工程概况:、地形地貌、地质构造及水文地质条件三、工程主要技术经济指标表四、主要工程规模及工程数量第三章、总体施工组织布置及规划一、施工组织二、施工监督机构三、施工总体布置及规划第四章、各项资源调配计划一、设备组织二、主要材料供应计划三、劳动力组织及调配汁划第五章、主要工程项目的施工方案、施工方法第一节、工程测量第：节、路基工程一、总体施工方案二、土石方调配方案三、路基工程开挖施工四、路基工程填筑施工方法五、特殊路基处理六、结构物台背回填第三节、排水工程施工方案一、路基排水二、路面排水第四节、防护工程施工方案一、植被护坡二、浆砌片石护坡三、挡土墙施工第五节、涵洞施工方案、方法一、涵洞施工方案第六节、桥梁工程施工方案、施工方法一、桥梁工程施工方案一）、桥梁基础施工方法二）、下部构造的施工三）、后张法混凝土小箱梁的预制及安装四）、先简支后连续梁体系转换五）、桥面铺装施工六）、防撞护拦、伸缩缝、锥护坡施工第六章、确保工程质量和工期的措施第一节、质量保证措施一、质量管理机构:、质量保证体系建立三、质量保证措施四、质量保证体系五、施工过程中的质量控制六、质量保证具体措施第二节、确保工期的措施一、工期保证体系:、工期保证措施第七章、雨季及冬季施工安排第一节、冬季施工措施第二节、雨季施工安排第八章、安全保证体系和措施一、安全保证体系二、保证安全生产的措施三、安全预案第九章、文明施工和环境保护及其他第一节、文明施工第二节、环境保护第三节、廉政建设第四节、卫生防疫第五节、综合治理第六节、农民工工资支付保证附表、附图：附表1:施工总体计划表附表2:分项工程进度率计划（斜率图）附表3:工程管理曲线附表4:分项工程生产率和施工周期表附表5:施工总平面图附表6:劳动力计划表附表7:临时用地计划表附表8:外供电力需求计划表附表9:合同用款估算表第一章编制依据和原则一、编制依据1、兴山县古夫至昭君桥接线路第二合同段施工图设计及技术规范.2、设计文件和规范、建设政策法令、国家强制性条文.1)、公路路基施工技术规范(JTGF10-2(X)6):2)、£公路桥涵施工技术规范(JTG，TF5O-2O1I);3)、，公路工程质房检验评定标准(JTGF8OI-2(XM);4)、£公路土工试验规程(JTJO51-93);5)、公路工程族工安全技术规程(T076-95)及相关国家行业标准、规则、规程；公路施工技术规范、验收标准及有关技术规程等。3、现场踏勘调查、搜集的有关资料。4、合同文件。5、在类似工程中的碓工经验和相关工程的技术总结、工法成果等。6、国家及合同段所在地各级政府、人大发布实施的相关法令、法规及行政命令。二、编制原则1、确保工期的原则严格按建设单位对工程的工期要求，编制科学周密的施工方案，合理安排施工顺序。做到布局合理、重点突出、全面展开、平行作业、科学组织、均衡生产，以保证施工连续均衡地进行.坚持技术先进性、科学合理性、安全可靠性、经济适用性相结合，确保工程总工期的实现。2、合理优化，优质高效的原则在施工组织设计编制中，合理安排各项施工，对施工进行科学组织,优化管理。加强施工领导和管理.，确保优质高效施工。使工程质量达到国家验收标准，工程交工验收、竣工验收合格率MX)%,争创交通部优良工程.严格遵照业主对本项目的施工顺盘、工期和投标报价控制的原则要求，结合工程实际进行编制。严格遵守各有关设计图纸、设计规范、版:规范、安全规程和质证评定与验收标准。严格遵守招标文件各项条款要求，认真贯彻业主和监理工程师及其授权人或代表的指示、指令和要求。实施项目法管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成木、工期、质量和社会信誉的预期目标效果。强化诲识，努力使工程达到楂角分明、线条流畅、色泽一致、表面光洁。3、安全第一原则安全工作是搞好生产的重要因素。在施工过程中，要严格控制和防止各类伤亡事故发生，确保施工安全。严格遵照、遵守国家和当地政府安全、工地治安人员安全、劳动保护、土地使用与管理及环境保护等方面的具体规定和技术标准。4、团结协作的原则尊重工程所在地人民的生产、生活习惯，爱护当地人民的生命财产，互帮互学，马比邻单位相互配合、相互支持、协询一致，共同营造良好的施工环境。一切忠实于业主、听从服务于业主。5、坚持文明施工的原则施工过程中严格按照''建筑工地文明施工管理规定”要求执行，营造良好的施，环境。三、编制程序进行调杳研究，获得编制依据T确定施工部署T拟定施工方案并选用主要施工机械一编制施工进度计划、确定开工日期、竣工日期、分批开工日期和竣工日期、总工期T编制各种资源需求计划和运输计划T设计保证质量、工期、安全、环境保护的技术措施一编制供水、供热、供电计划一编制施工准备工作计划T设计施工平面图。四、编制范围兴山县古夫至昭君桥高速接线路新建工程第GZ1.J-2标段设计图纸和招标文件规定所有工程项目以及完成这些工程所需的临时工程。第二章工程概况一、工程概况本项FI地处兴山县境内，起点位于兴山县古夫镇高阳大道与香溪大道交叉处，全线采用双车道：级公路标准，设计车速60公里/小时，整体式路基宽度12米，行车道7米，荷栽等级为公路/级，桥梁与路基同宽。本标段(GZ1.J-2)路线全长，起点桩号K3+9O5.5O,终点桩号K7+160.0,其中路基长973m,连接线(PK3+835.924PK3+905.5)长70m,大桥(麦仓大桥)1.()6m”座、特大桥(满天星特大桥)2176Iw1.座。本项目主要工程内容有：路基开挖、填筑、浆砌片石边沟、浆砌挡墙、植被护坡、桥梁、盖板涵、改路、改沟等工程。二、地形地貌、地质构造及水文地质条件1、地形地貌项目区属秦岭大巴山体系，鄂西褶皱山地，山脉走向从东向西伸展，总地势为东西北三面高，南面低，由南向北逐渐升高。本区属于构造剥蚀低中山及河谷地貌。具体可以分为宽缓河谷地貌、河流深切割的低中山峡谷地貌、河流中等切割的低山河谷地貌等三个地貌分区。(1)宽缓河谷地貌主要分布在调杳区起点古夫-北斗坪一麦仓口以及终点昭君桥南侧香溪河带，对应路线里程桩号K1+000-K5+ng>其中KI+00K5K)00段属于古夫河谷，标高一般在198250m,谷底地形平缓，起伏较小，主要为古夫河河床及两岸阶地所占据，地表堆积物主要为第四系冲洪积物组成。(2)构造侵蚀一河流深切割的低中山峡谷地貌主要分布北侧麦仓口满天星及南侧昭君村附近，对应桩号K5+000、K6+060、地而标高一般在201.792m,山坡较陡，坡度一般507阴局部地段近于直立，形成悬崖陡壁，通行较困难。河谷横剖深切割呈“V、型，山体陡峭，切割强烈。满天星一带主要为奥陶系宝塔组和南津关组的中厚层灰岩组成，岩溶总体不发育。(3)构造剥蚀一河流中等切割的河谷斜坡地貌主要分布在调杳区李家庄-水田坝一杨家坪-陈家岭-深渡村，桩号为K6+O6O-K1O+2(X).地面标高一般在21.735()m.山坡坡度一般3O-5O。涧谷多呈开阔的“U”型。该路段河床中堆积冲积卵砾石.两岸斜坡坡面分布第四系崩坡积层，下伏志留系罗惹坪组泥质粉砂岩、泥岩，坡表岩体风化强烈。斜坡区不良地质现象较发育，设计路线顺河谷岸坡展线,建设条件较为史杂。2、地质条件本项目段向南西偏转延古洞口水库瞅西岸布宜.瞅沟架麦仓大桥、满天星特大桥。K3+700K4+800段右岸冲沟发育，地形相对开阔：K4+800-K7+050段为峡谷，两岸谷坡陡峭，路线大部分在库区（原深渡河河床近右岸坡脚）展线。其中：K4+000-K4+100段西侧冲沟雨季有山洪，携带的泥沙往库区淤积，注意排水和防淤。路堤长期浸泡在水中，注意路堤材料和持力层的选择，防止垮塌。K4+750-800右侧发育顺层岩质滑坡（HO6）,麦仓大桥处于该滑坡右恻坡角.岩质滑坡规模小，临空岩体已基本滑落，桥梁工程建设时对临空面之上的岩体进行清除即可消除其不利影响：若需对右侧边坡进行开挖，宜瞅层面放坡。此外,从麦仓沟口分布的洪积扇看，雨季洪携砂量较大，应加强冲沟排水、排砂设计。K4+800K6+060段在占洞口水库中架满天星大桥，两侧岸坡陡峭，局部形成陡崖。基岩裸露，岩层走向与坡面呈大角度斜交，岸坡稔定性好。K6+060-K7÷050段在占洞口水库中架桥，右侧边坡堆积巨厚的崩坡枳块石土，较松散，为不稳定斜坡（BWo3、BW2、BWO5）以及滑坡HI1.鉴于不稳定斜坡群规模大,路线通过时采取了绕避措施。斜坡稔定性受地形地貌、地表水、气象条件区内强降雨）、人类工程活动等外界因素影响明显，目前临水库岸受库水涨落及降雨影响，可见小范围塌岸破坏，可采取砌石护坡措施，防止岸坡失稔影响路线工程安全。本路段构筑物以桥梁方案为主，顺里程依次设置麦仓口大桥、满天星特大桥，河床区多分布冲枳卵砾石夹漂石土，大号段斜坡区分布有崩坡积块石土夹潦石。下伏奥陶系灰岩、志留系粉砂岩、泥岩.对侨梁工程，均应以下伏基岩作桩端持力层。河床卵砾石层含水丰富，崩坡枳层多夹滚石。K7+050-K7+160段位于古洞口水库的西岸坡，地形较平缓，局部略陡，坡面堆积巨厚的崩坡枳块石。路线于崩坡堆积层前缘区展线，基岩零星出露。设计路线采用半挖半填路基工程（左侧低填，右侧浅挖）。本段工程地质条件一般。填方路段可视地形条件采用挡墙路基或分级放坡形式填筑路堤，右侧切方边坡主要由崩坡枳块石土夹滚石构成，宜采用蛟绫坡率放坡。边坡形成后及时采取有效的加固防护措施。该段坡面凹沟发育，宜与路基边坡一并考虑截排水设计建设。3、水文条件本标段古洞口1【级水利水电工程位于湖北省兴山县嵯内，坝址在香溪河卜流古夫河下游的满天星处，下距兴山县昭君镇约，上距新县城古夫镇约，距古洞口1级水利水电工程坝址约11.5Km.为古夫河水电梯级开发的最下游。该工程开发任务是以发电为主，兼顾改善兴山新县城周边生态环境,为避免河道脱水，采用河床式开发。坝址控制流域面枳1161Km2,多年平均流量限多年平均年径流量7.54亿m3,水库正常蓄水位203m.校核洪水位，总库容515万m3,拦河坝最大坝高40m.河床式厂房置于左岸，总装机容室11兆瓦，年发电量3430万千瓦,保证出电力2.06兆瓦.年利用小时数3118小时,约130天.三、工程主要技术经济指标表序指标名称技术标准1道路等级双向两车道二级公路2设计速度60Km/s3路基宽度4荷载标准公路T级5设计洪水概率特大桥、大、中桥1/100、涵洞和路基1/50四、主要工程规模及工程数量第GZ1.J-2标段主要工程数址表序号项目名称单位数量备注1路线长度Km31.2552路基土石方m31737103路基防护排水用工m399764桥涵构造物桥梁特大桥m/座2176.0/1大中桥m/座106.0/1小桥m/座0涵洞_2_5路线交叉平面交
