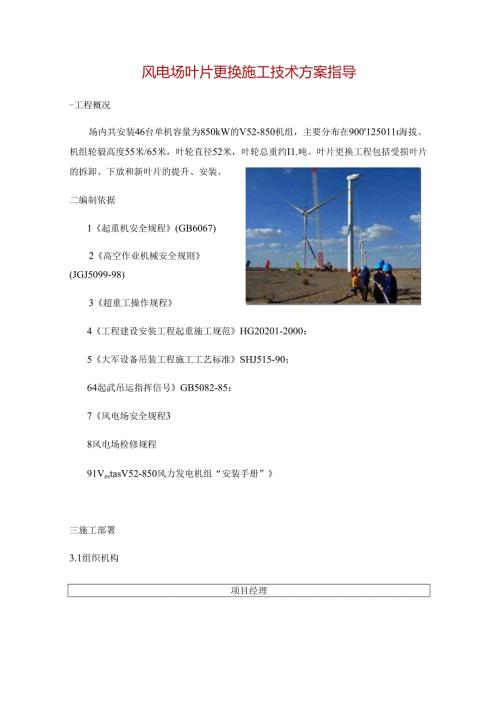

风电场叶片更换施工技术方案指导.docx

风电场叶片更换施工技术方案指导-工程概况场内共安装46台单机容量为850kW的V52-850机组，主要分布在900'125011海拔。机组轮毅高度55米/65米，叶轮直径52米，叶轮总重约I1.吨。叶片更换工程包括受损叶片的拆卸、下放和新叶片的提升、安装。二编制依据1起重机安全规程(GB6067)2高空作业机械安全规则(JGJ5099-98)3超重工操作规程4工程建设安装工程起重施工规范HG20201-2000：5大军设备吊装工程施工工艺标准SHJ515-90；64起武吊运指挥信号GB5082-85：7风电场安全规程38风电场检修规程91VestasV52-850风力发电机组“安装手册”三施工部署3.1组织机构项目经理3.2人员安排起理工2人电工1人力矩上2人力工IA3.3现场施工人员对照表序号姓名职责联系方式1施工负责人2项目经理3技术负成人4现场安全员5起重6登高、力矩1登高、力矩8电工9力工10力工11力工12力工3.4施工机械设备名称数量备注2401汽车吊1台主吊180t汽车吊1台轴吊3.5施工工具序号名称型号规格单位数量备注I拖板车20t辆7运输吊车部件2阚车1.5t台1双樗车3汽由宓也机；KW台14*ti三部45电动扳手台16澜啊套1包括油管及泵站7用龈手把18蜩套19吊蝴30T*15M条2拆、装叶片主吊具10吊装带K)WN条1辅助溜尾用11吊辘6T校M条212牵引绳5t*150n根2叶片吊装溜绳13搬¾16*1.f根4吊笼导向溜绳14叶片护具套115传动链吊装专用索具套116密蹄用小批1根据现场需要17吊定眼套118卸扣35T个219倒链20T个1四设备进场4.1 陡地道跖运掠需要更换叶片的机组的机位处海拔900米1250米的山峰，车辆进场需爬行多个陡坡，目测有少量陡坡吊车和叶片运输车上不去，需要提前准备好两辆50型号装载机对吊车进行牵引。提前准备好2根牵引绳，前后检杳吊车牵引受力点，受力点没有异常时，牵引方式根据车辆在道路的实际情况和受力情况来判断。4.2 狭窄及在转弯道路运愉进场道路有多个大转弯和狭窄点，叶片运输车无法通过，因此叶片运输应首选尾部可调叶片方向的专用运输车辆。4.3 树木架空畿境阻挡运价处理叶片进场前应提前勘察测量道路，若有树木或架空线缆阻挡运输的应事先进行协调并清理或拓展道路。五吊装施工占位图经过施工相关人员现场酒测讨论决定吊装施工占位图如卜;六施工方法6.1 林工顺序1）施工准备2）拆卸叶片3）吊装新叶片6.2叶片拆卸6. 2,1给三只叶片分别绑扎叶尖护带及揽风绳索根据风机叶轮朝向、场地情况确定主吊就位区域，将叶轮盘车成“斜丫”字状态，待更换叶片朝水平方向，然后锁定叶轮。主吊车提升吊篮操作人员给待更换叶片的叶根、叶尖绑扎吊带和固定川风绳索,其中主吊吊带安装在根部侧，副吊吊带安装在尾部侧。注意事项：1）对于加车端不着的叶尖待叶轮盘车至叶片适当高度再进行绑扎叶尖揽风绳索。2）使用的安全吊篮必须绑扎2根揽风绳；吊笼里面操作人员在进入吊笼前检查吊笼连接部位是否牢靠，并穿安全衣及挂好系绳索，3）在叶轮拆卸前必须确保吊带及揽风绳索均己经绑扎牢苑。4）吊笼里工作人员配备对讲机以方便指挥吊车。6.2.2 拆除叶片连接轴承螺检6.2.3 下放受损叶片主吊、副吊同时提升将叶片放下来注意事项：D下放叶片时两吊车定要协调好节奏，确保叶片水平：2）叶片在离地2米时要先暂停一下，确定叶片投放位置合适再卜放，若位置不合适还应调整各吊车摆向，找到合适位置再下放，下放前地面应先堆放砂包等缓冲物以免叶片受损。6.3叶片吊装6.3.1 吊装前准备清洁待装叶片表面，确保叶片表而光滑无裂纹，然后给叶片的叶根、叶尖绑扎吊带和固定揽风绳索，其中主吊吊带安装在根部一侧，副吊吊带安装在尾部一侧。6.3.2 提升叶片两台吊车协调工作，缓缓将叶片提升至安装位置，提升过程应始终保持叶片水平。6.3.3安装叶片与叶片轴承连接螺栓七质量与控制要求序号作业活动施IS标准保质措施1施工资料资料齐全、做实、及时施工过程中及时生成施工记录及其他怆收资料，确保真实有效.2设备安装无磁罐、损伤现象设备吊装时，应设专人监护吊装系好溜绳.并有足够数盘拉溜注人员.防止设备见动，发生修破产故；虫合作业中吊车动作应域慢，防止基础环与其他部件发生储撞。3设备安奘吊点选择合埋产格按照安装手册及厂家知道施工.正确选择设备吊点.1设备安装稍确就位确保设备精确就位5设备安装设符法兰面平整光滑叶片吊装前对其连接法兰进行清理，确保其光滑、平整.6设备安袋爆栓穿奘正确符合厂家要求严格按照风机厂家技术指导穿装螺栓，严禁俘栓、垫片、螺母安袋错i½.应严格按厂家技术指导愫作.A职业安全健康管理8.1 安全目标方针根据“安全第一，预防为主”的方针，组织全体施工人珏进行安全教育培训，认其学习各种安全规版，树立施工人员安全生产的观念，提高他们的安全意识。搞好施工的安全建设，做好安全技术交底，必须落实到每个人，完善各种安全设施，抓好现场技术交底，确保本工程无伤亡事故，无机械、设备损毁邪故且无环境污染。8.2 安全技术措施为了保证该项目风力发电机设备安装及川装的顺利进行，确保工程质量安全和公司HSE管理体系的落实，特制定以下安全措施。1） 凡参加风力机吊装和施工的人员，必须持证上岗，熟悉起吊方法和工程内容，按照施工方案进行施工，并严格按规程和规范进行操作。对进入施工现场的工作人力都必须进行安全教育及安全、技术交底,签定安全员任书。2）在施工过程中，施工人员必须分工明确，货任明晰，在整个吊装过程中，要切实遵守现场劳动纪律，服从指挥，不得报自高岗。3）在吊装过程中，应有统一的指挥信号，声音清晰明亮。凡参加施的全体人员必须熟悉此信号，各操作岗位动作协调一致。4）出装时，由现场总指挥统一指挥调配，各岗位分指指挥应正确执行总指挥的命令，做到信号传递迅速准确。5）进入施工现场必须正幽佩带安全帽，登高作业人员必须系好安全带，使用的工具应装在陵身的工具袋内，并系上保隆绳，严禁高空抛扔传递。6）吊车司机必须熟悉起重机机械性能，执行规定的各项检查和保养后，方可启动。检查各种仪器仪表，确认正常后方可开始工作。7）开始工作前，吊车事先试运转次，检查各机构的工作是否正常，制动:装制是否灵敏可靠“8）吊车工作前应观察在起重机的回转范围内有无障碍物.9）吊车吊起满载荷重物时，应先进行试吊，将重物吊起2.05m,检查起应机稳定性，制动装置的可靠性和绑扎的牢固性等，确认可靠后才能继续起吊。10）双机抬吊时，每台吊车的负荷不得超过该机允许负荷的70%,起出过程中两机动作要协调，相互配合，起重滑车组基本保持垂直状态。11）在吊装施工前，应与当地气象站联系，了解天气情况，叶片时要求风速小于8ms12）起吊前应先进行试吊，检查各部位的受力情况，确认正常后方可起吊。13）在起吊过程中,末经现场指挥许可，不得有人在起重物下及受力索具附近停留或通过。14）吊装施工因故中断，必须采取措施进行处理，不得使被吊构件长时间悬空或悬空过夜。15）吊装过程中，工作人员必须坚守岗位，发现问巡及时汇报处理，处理完后方能继续起吊。16）熨季、冬季施工要根据气候情况采取可靠的防暑、防滑、防寒措施。17）施工和生活区应注意防火、防触电事故，严禁乱拉、乱接电源18）施工机械通过带电高压线路时，应进行测量必须保证安全距离，必要时申请停电。19）吊装施工中，应对每一工序环节认真做好检杳复检工作，并做好详尽的记录，确保风力发电机设备吊装圆满完成。20）吊装施工前，要对所有吊装机具进行全面保养检修，确保施工正常进行。吊装机械及吊具须有经劳动安全部门检验合格的安全使用证“21）施工区应设有安全隔离带，并设有明显安全标志。禁止无关人员入内。22）现场临时用电由专人电工负贡，要注意电器设备的绝缘。非电工严禁私自拆接电源。23）恶劣天气特别是雷雨天气，禁止开展作业，工作人员不得滞留现场.24）在攀爬过程中，随身携带的小工具和小零件应放在工具带中，防止意外掉落。25）使用提升工具时，必须将重物固定牢苑，重物重量不大于提升机荷重的50%.,8.3 安全管理体系安全管理组织机构主要职费：I）项目经理为本项H工程施工的第一安全责任人，负责制订本工程安全目标，对工程安全生产及公司HSE管理体系建立、健全负全面的领导先任。负责审定、批准安全生产重要活动及重大举措，贯彻国家、省局等上级安全生产的法规、法令，贯彻执行业主、监理工程师有关安全生产的指令。定期组织召开安全生产会议，研究安全措施和对策，亲临重大项目施工现场检查指导安全工作。2）安全主管负货本工程施工的日常安全管理工作，并向项目经理汇报情况：负员制订安全管理制度和安全技术措施，对贯彻落实业主、监理工程师、项目经理的安全指令进行监督、检查。监督检查本工程的安全施工技术措施及规章制度的贯彻执行情况，对生产中的人机具的安全状态进行控制和监督。负责安全技术培训及规程制度的学习工作，组织安规考试，组织安全检查，提出改进措施并负货整改措施的落实。3）安全员对本班所辖施工任务和人员、机具等安全负全面贵任，带领本班人员认真贯彻执行监理工程师和项目经理的安全指令和上级安全文件，执行各项安全规章制度，负责实淹施工安全措施，安全规章制度：每天开工前进行安全交底，施工现场监督安全施工并及时纠正违章行为：主持安全活动和安全检查，做好安全技术交底工作和安全总结工作：确保安全施工。8.4 起重作业安全施工规程8.4.1 起里指挥人员安全操作规程1）吊运指挥必须为18周岁以上（含18周岁）,视力（包括矫正视力）在0.8以上，无色盲症，听力能满足工作条件的要求，身体健康者。2） 必须经安全技术培训，劳动部门考核、并发给安全操作证后方可从事指挥。3） 指挥人员必须严格执行GB5082-85标准与起重机械司机联络时做到准确无误“4） 指挥人员应熟知GB6067-85*起重机械吊具与索具安全规程3和UM8-93起建机械安全规程,5） 挥人员对所指定的起重机械，必须熟悉技术性能后方可指挥.6）指挥人员不能干涉起Jg司机的正确选择。7） 负货载荷的重量计算和索具的正确选择。8） 指挥人员负费对可能事故采取必要的防范措施，9） 指挥人员必须似带鲜明的标志和特殊颜色的安全帽.10）指挥人先在发出脱钩或负载下降信号指挥时，应有保护在降落地点的人身设备安全措施。11）开始指挥起吊负
