钢筋优化技术创效手册.docx

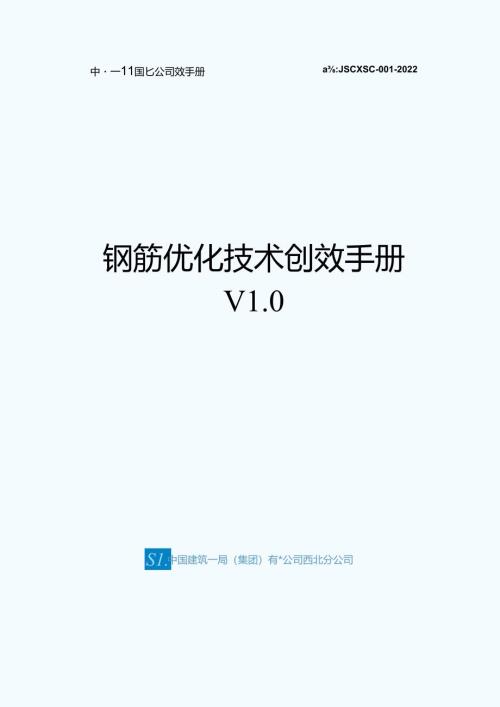

中一11国匕公司效手册a:JSCXSC-001-2022钢筋优化技术创效手册V1.0S1.中国建筑一局（集团）有*公司西北分公司目录前言1第一章设计优化1第一节基坑支护11 .钢筋网长度优化12 .土钉墙1第二节地基与基础21 桩长变更减少钢筋废料22 .桩基钢筋笼增加三角支撑钢筋23 .筱板钢筋封边构造34 .筏板外边缘封边构造优化45 .基础筏板钢筋网片垫铁56 .取消筏板底筋在桩承台中贯通布置67 .筏板暗梁在独基与承台中的锚固78 .征板高低互相锚固位置89 .筏板变截面钢筋锚固910 .筏板与基础梁同方向时筏板主筋优化1111 .筏板钢筋锚固长度修正系数1212 .基础梁腋角钢筋（D1313 .基础梁腋角钢筋（2）1414 .独立基珈底板配筋1515 .独立基础、承台他边构造钢筋1616 .基础底板变截面节点1717 .基珈底板与侧壁钢筋节点构造1818 .柱插筋内箍1919 .承台上弯钩钢筋现场取消20第三节主体结构211 .暗柱合并212 .柱内箍尺寸223 .柱顶端钢筋构造234 .无梁楼盖柱帽掖筋设置拉钩235 .刚性地面框柱箱筋加密246 .梁柱节点主筋优化257 .主次梁相交附加箍筋数量268 .暗梁箍筋间距及箍筋做法279 .悬挑梁采用分离式钢筋2810 .相邻板配筋统一2911 .板支座负筋3012 .楼板降板钢筋节点做法3113 .折板锚固钢筋使用弯折钢筋替换3214 .板上扣铁下弯钩取消3315 .两层板的消防水池顶板配筋3416 .非悬挑板钢筋伸入相邻跨3517 .楼层板而筋下料优化3518 .楼面挑板钢筋优化3619 .地下室外墙下部钢筋在基础中的锚固3720 .墙下无梁节点做法3821 .墙体拉结筋布置方式3922 .墙体约束边缘钢筋4023 .钢板墙拉筋与钢板连接方式优化4224 .后砌附属墙优化为与主体整体施工4325 .核心筒钢骨梁上剪力墙竖向钢筋优化4426 .室外楼梯部位钢筋节点优化4527 .特殊房间混凝土反坎配筋4628 .后浇带采用跳仓法施工4729 .后浇带快易收门网4830 .超长结构加设预应力钢筋49第四节二次结构491 .圈梁、过梁492 .改预留钢筋为预埋铁件50第二章方案优化52第一节地战与基础521 .筱板主筋代替马党筋522 .混凝土成品马凳533 .基础马髡优化534 .成品马克代普钢筋马竞545 .几字形马髡与成品马竞搭配556 .基础底板巧竞筋形式优化567 .转换马髡筋排布方向578 .型钢马党支撑梁代咨筏板同向钢筋589 .型钢代替钢筋马凳5910 .抗浮锚杆替代马髡6011 .枝板高差处钢筋优化6112 .筏板斜交钢筋施工优化6213 .塔吊基础布置到筏板内部的优化6314 .塔吊基础与车库筏板基础深化6415 .板特钢筋排布细节优化6516 .上铁遇型钢柱的变化6717 .桩在承台中的锚固钢筋能直锚时尽量直锚68第二节主体结构691 .柱子主彷下料策划692 .暗柱主筋连接方式（搭接）703 .外国柱接头714 .主楼暗柱钢筋连接策划725 .框架柱及暗柱拉筋736 .柱、鼎基础插筋747 .墙、柱基础抽筋758 .梁垫铁优化779 .梁纵向钢筋连接接头优化7810 .地阵顶梁底筋连续通过7911 .相邻两踏梁筋直径不同的锚固连接8012 .楼板措施钢筋策划8213 .压型钢板钢筋策划8214 .剪力墙钢筋搭接8415 .堵体在基础底板及顶板中锚固区的横向钢筋8416 .增体顶模棍优化8517 .外墙、人防堵纵筋次到位8618 .堵体筏板内水平定位筋8719 .管线上部增加抗裂钢筋8820 .纵向钢筋弯钩形式优化8921 .钢筋变径套筒连接9122 .现场钢筋短料搭接9123 .钢筋连接方式的优化9224 .钢筋锚固采用铺固钢板技术9325 .超大直径钢筋分体式连接套筒9526 .植筋部位钢筋优化9627 .钢筋料头的使用9728 .封闭箍筋严禁双开口套插下料9929 .后浇带处钢筋优化100第三节二次结构1011 .芯柱减少搭接优化101第三章计量方式103第一节地基与基础1032 .筏板附加钢筋调任策划1033 .筏板底筋斜交斜坡面时软件如何处理1034 .筏板配筋为多层时软件如何处理生水坑或柱墩等构件1045 .筏板内斜坡水平筋间距1056 .梁板式筏型基础顺梁底方向板筋优化1067 .柱墩遇彼板变截面时软件如何处理1078 .下柱墩内的马髡计算1079 .集水坑底筋斜坡长度计算10810 集水坑中底筋隔一布一的钢筋量计算10911 .集水坑多层网片底舫的计铝11012 .人防底板斜坡处缩尺拉筋软件如何处理I1.1.13 .梁附加腰筋数量I1.1.14 .合同约定塔吊基础单独计量的工程112第二节主体结构1121 .柱加腋锚固长度1122 .柱上板带下部钢筋在端支座处的做法1133 .剪力墙中暗柱封顶时软件的缺陷1144 .连梁水平筋策划1145 .连梁侧面钢筋重第计算1166 .软件对连梁拉钩的正确处理1177 .梁边跨支座负筋1178 .框架梁角部附加钢筋1189 .无梁板支座负筋钢筋计卯11910 .无梁板带钢筋软件计算错误12011 .框架结构有梁楼板顶部配筋端部支座锚固长度算量12112 .墙体变截面时软件的正确处理12313 .墙体梯子筋代替竖向钢筋12414 .钢筋弯钩计算方式12515 .钢筋连接方式的对比12616 .钢筋接头连接方式灵活转化12817 .钢筋级别变更12918 .结构措施钢筋优化13019 .弧形板板筋间距策划13120 .分段绘制排水沟132第四章纲筋“变废为宝”133附件I料单审核要点134在竞争日益激烈的市场环境下，企业想要生存、谋求更大的发展，必须挖掘自身潜力、精细内部管理1钢筋作为工程造价中占比较大的主要材料,如何针对项目特点进行钢筋优化管理，已经成为施工企业项目管理必不可少的规定动作。为进一步助推项目精细化管理进程，提升技术创效水平，公司技术管理部组织编制了系列技术创效手册6钢筋优化技术创效手册。手册共分为4章，分别为设计优化、方案优化、计量方式和变废为宝，汇集整理J'在钢筋技术降本增效方面的部分成功案例，提炼、归纳出了133个效果显著的策划案例，并在文末附钢筋料单审核要点，供大家参考。同时欢迎各单位提出宝贝意见或建议，不断更新完善技术创效手册。本手册为内部资料，使用时请注意保密，控制使用范I轨严禁外传。主编单位：技术管理部参编通位：设计中心、商务管理部、高新公园里、兰.州大学、启迪中心、临潼污水厂第一章设计优化第一节基坑支护1 .钢筋网长度优化(1)优化背景某工程地下两层，基坑开挖深度12m,基坑支护设计由施工单位进行优化设计.建设单位确认后实施。(2)优化实籥设计阶段考虑工程造价等因素，建设单位要求宽松部位土坡采用放坡上钉墙加预应力锚杆肋梁的结构形式。原图纸按钢筋网间距200三,60°放坡设计，深化设计阶段经过现场十.历取样，在原配筋不变的情况下，85°放坡即可满足安全性要求。竖向钢筋每根原长13.861n,优化后12.42m,每根钢筋节省1.44m,结算:时仍按原图纸计算。(3)实施效果通过方案优化，节余钢筋用量。(4)提示优化后的土质应经具有设计资质的设计院进行专项计算后方可进行施工，深基坑应进行专家论证，确保基坑支护安全2 .土钉墙(1)优化背景某工程管廊基坑边坡坡率为1:1.25,基坑的围护结构形式采用“网喷80m厚C20混凝土护面，A8U150X150钢筋网”.基坑围护形式设计中未设置短土钉，存在以下问题：网喷防护不能与边坡上进行有效固定，围护结构与土体不能起到整体围护效果：网喷防护由于自重产生下滑力,钢筋网片在与土体缺少有效固定情况下，喷射混凝土施工过程中有滑落风险，存在安全隐患。(2)优化实籁B*OB1.t-(i*公己/分公91.,.i-在原设计“网喷80Inn厚C20混凝土护面，A即50X150钢筋网”的基础上，通过设计变更蝌设A20螺纹钢筋，长度为1.5m,间距1.5m×1.5(n,梅花形布置，优化前，优化后(3)实能效果在提高支护工程施工质量，增加收益。第二节地基与基础1 .桩长变更减少钢筋废料(1)优化Ir景某工程共2068根抗拔桩，直径为410m.桩长为16.7m,纵向受力施为7根A1.ftnn钢筋。根据设计图纸进行钢筋加工，每根纵向受力筋最优下料方式为：9m9n-16.7n0.Im(焊接)=1.2n,所有抗拔桩产生的废料为2068×7×1.2m=17371m,钢筋损耗率7.2%。(2)优化实其通过策划，会同地勘单位重新勘察，确认试桩在负1416m有流砂丛.经测克，在不增加价款的前提下，提出合理等效代换方案：桩总数仍为2068根，直径变为500三,桩长为13.4m,纵向受力钢筋为7根A16,并获得了发包人及设计单位的认可.(3)实施效果按新设计进行钢筋加工，每根纵向受力筋域优卜料方式为：9m÷4.5m-13.4m-0.Im(焊接)=Om,节约钢筋17371m×1.58kgm=27.5t2 .桩基钢筋笼增加三角支撑钢筋(1)优化背景B!算一J1.(I1.育公含念分公2,某工程桩基直径15001111,桩长20m,主筋直径C2511m,图纸要求在延桩长方向每隔200011m设巴一道直径为C181.111n加强筋，如下图所示。原设计(2)优化实苒由于桩径大，钢筋笼在吊装过程中易变形，为增加钢筋茏貉体桧定性，通过设计变更或图纸会审在原加强筋部位增加三角支撑钢筋，并显终得到发包人、监理及设计认可，按新图施工。增加：角支捽钢筋(3)实施效果实际施工中必须使用三角加强筋(属措施筋)，通过变更将三角支掠筋绘入图纸,避免合I可中措施贽包干不计取三角支撑的工程量.(4)注意事项此案例适用于直径2120Omm的桩基，百.径过小增加此钢筋将会影响导管安装。3 .筏板钢筋封边构造B4>at-(f1.1.E公牝分公93.(1)优化背景筏板边底部和顶部纵筋弯钩交钳15On1.n1.,底部与顶部纵筋弯钩交错15011un后应有根侧面构造纵筋与两交错弯钩绑扎。(2)优化实能根据16GIO1.3图集P93板边缘侧面封边构造中的要求，以及18G9013图集340通过甲方、监理及设计单位确认,增加钢筋使用量，增加利润。4 .筏板外边缘封边构造优化(1)优化背景某工程地F一层，地卜建筑面枳
