连铸结晶器铜管镀铬生产线工艺参数表全套.docx

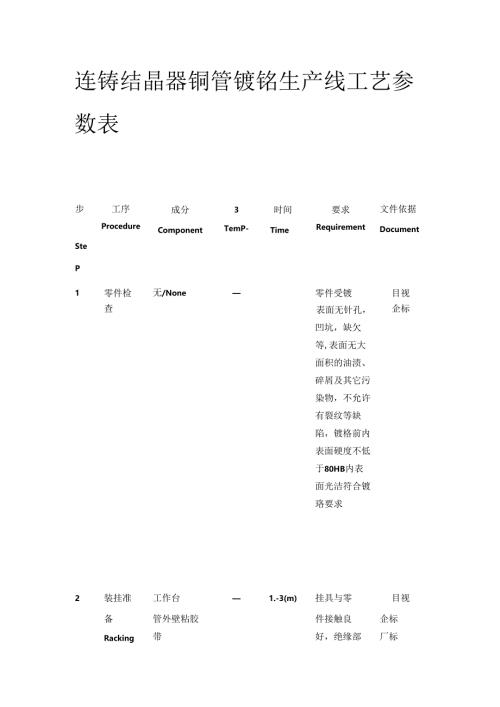

连铸结晶器铜管镀铭生产线工艺参数表步SteP工序Procedure成分Component3TemP-时间Time要求Requirement文件依据Document1零件检无/None零件受镀目视查表面无针孔，凹坑，缺欠等,表面无大面积的油渍、碎屑及其它污染物，不允许有裂纹等缺陷，镀格前内表面硬度不低于80HB内表面光洁符合镀珞要求企标2装挂准工作台1.-3(m)挂具与零目视备管外壁粘胶件接触良企标Racking带好，绝缘部厂标黑色可剥胶带）位，绝缘好。挂具有弊病应及时修理1.阳极：。阳极必须有合适的形状,比如截面积在10dm2以下的矩形内腔工件，在角部阴阳极间距应该小些（可控制在510mm之IhJ）,而面部的阴阳极间距可控制在10ISmm之间。同时，阳极表面不能有尖角存在,需要圆R角。在正常电镀过程中，铅或铅合3装挂工作台，特制Racking挂具S-8(m)金阳极表面生成一层棕色的二氧化铅薄膜，但如果腹太厚,影响电流分布，可用擦刷或浸蚀的方法去除2,工装，导电必须好，不镀部位必须绝缘好，出现铭痛必须清除1,挂具与零件接触良好2,阳极固定，内阳极在管状零件内部应非常精确地对称放置，否则影响镀层厚度的均匀性企标.零件装挂时要注意内阳极勿碰到管内壁，否则镀层会出现局部烧伤缺陷。3,与飞吧链接，检查K吧导电性,导电不好用防腐蚀布沾活化液擦洗线上擦洗导电V星座，同时检查导电V水冷情况阳极电EDTAS0g1.35-41.-3(m)1.清洗后企标解碱清焦磷酸钠5水膜连续，也可选用洗75g1.温控仅适用于市场传卖A1.ka1.i磷酸三钠仪测铜基体碱脱脂剂，c1.eanin150g1.试洗脱脂粉g三米磷酸钠清洗后不75g允许产生碳酸钠暗色钝化SOg膜，十二烷基本2,碱液分磷酸钠5g1.析方法：碱度大于80,水595g1.浓度低时电流密度:按比例补1.-SAdm2加3,不宜选用强碱溶液长时间浸渍5水洗自来水：室温浸洗冲洗干净企标water/R.T.Rinserinsethrough1.y6冷水洗自来水室温浸洗冲洗干净企标Rinse/R.T.Rinsethrough1.y酸活化活化酸林室温Mm)仅用于铜企标7除膜1,硫酸钠/R.T.和铜合金，80-100g1.用于镀格2,被络添加分析方法：剂0.1m1.1.1.于室温吸取10升样本置于250冬升锥形瓶，加纯水10升2 .加8-10滴酚献指示剂3 .以0.1N氢氧化钠滴定刚至粉红色4 .计算:活化酸盐(克/升)=0.1N氢氧化钠亮升数,2冷水洗室温浸洗Rinse/R.T.8冷水洗自来水室温0.5-2(m)冲洗干净企标Rinse/R.T.Rinsethrough1.y9预热水45-51.-5(m)企标洗0一是可以使溶液的温度相对稳定地保持在工艺规定范围内;二是可使工件上沉积的铭镀层附着力较好。预热时需要注意的问题是：钢质工件10反刻应在专门的预热槽中进行预热,同时预热溶液的温度不能太甑如果预热温度过高,工件在进入被锅槽前由于其表面已经干燥而易被空气氧化,这会严重影响到镀星的附着力;预热温度也不能太低,太低又不能起到预热的作用。CrO3：150-180g1.罐酸根：1.-2g1.45-50°2-3(m)冲洗干净使用一段时间需要更换反刻液企标Rinsethrough1.y11CrO3:55-51,每天分析企标25O-28Og1.8。温电流设三种主含以酸酸根：控仪置量，根据分150*150*3-3.5g1.温度1，给电析结果补900为例三价格：对镀后冲击加2-6g1.铝相电流2,每周分被筋添加剂：当重2800A,析铜离子，20m1.1.要。时间2-3铁离子含镀珞格雾抑制剂：分量，保证不无瓶2.正常超标铭肝与硫酸电流铁离子含比：80:117-180量要控制当温度大于OA在10g1.以55,时电流密下,Cu2+度大于杂质含量30Adm2在S5g,铜离子达到2Sg1.时，须更换部分或全部槽液。3,每天用温度计效验温控仪1次4,中央槽每天处理杂质（专人负货，具体按杂质处理流程进行）5,每天检查胞目滴漏，线上，线下6,镀格补充水需从镀后水洗槽汲取7,关于冲击电流：对于铜质工件,由于镀锚溶液对铜有较强的腐蚀性，所以工件入槽后应首先对工件施以正常施俄电流的22.5倍的冲击电流23min,以使工件表面迅速沉积层辂镀层,同时又可以延长溶液的使用寿命8,镀珞溶液的正常工作需要保持六价锯、三价铝浓度和CrO3H2SO4,检查换算表9,铭雾抑制剂定期补加，镀铭添加剂定时补加12冷水洗去离子水室温浸洗冲洗干净企标Rinse/R.T.13冷水洗去离子水室温浸洗冲洗干净,企标Rinse/R.T.补充上道水，即实现逆流漂洗9冷水洗去离子水室温浸洗冲洗干净，企标Rinse/R.T.补充上道水,即实现逆流漂洗10冷水洗去离子水室温浸洗冲洗干净，企标Rinse/R.T.补充上道水，即实现逆流漂洗11冷水洗去离子水室温室温冲洗干净，企标Rinse/R.T.补充上道水,即实现逆流漂洗10冷水洗镀梢冷却水室浸洗清洗干净，企标Rinse温°C不允许有清洗干净未洗净的铭肝等镀液残留11下挂自动工作台，2-5分挂具检查，企标挂具保证好用，不好用立即换下12检验JB/T9047-1工艺3-5(m)1,镀层厚999度8-12微企标里厚度米，测厚仪规定8-12丝2,外观镀层不得关健是镀层有起泡，脱结合力,镀层皮，漏黄，厚结合力不外表不得好，脆性大，有腐蚀等同时导热性差缺陷.镀层不允许烧焦，上下口位置允许有轻微的铭瘤。镀铭后不在抛光镀后表面粗糙度Ra不大于1.6um3,镀铭后在距上端面50-300mm范围内不得有针孔缺陷存在.4,值得一提的是，格上镀格的成功率是比较低的,不可实行补珞,可直接将已沉积的格渡层全部退掉,再重新进彳逾覆处理.5 ,场地打扫干净，器具摆放整齐提前15分钟进行交接班.
