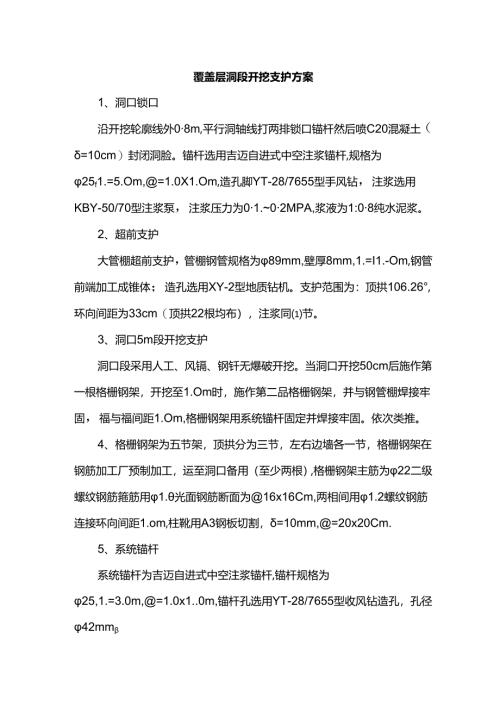

覆盖层洞段开挖支护方案.docx

覆盖层洞段开挖支护方案1、洞口锁口沿开挖轮廓线外08m,平行洞轴线打两排锁口锚杆然后喷C20混凝土（=10cm）封闭洞脸。锚杆选用吉迈自进式中空注浆锚杆,规格为25f1.=5.Om,=1.0X1.Om,造孔脚YT-28/7655型手风钻，注浆选用KBY-50/70型注浆泵，注浆压力为01.02MPA,浆液为1:08纯水泥浆。2、超前支护大管棚超前支护，管棚钢管规格为89mm,壁厚8mm,1.=I1.-Om,钢管前端加工成锥体；造孔选用XY-2型地质钻机。支护范围为：顶拱106.26°,环向间距为33cm（顶拱22根均布），注浆同节。3、洞口5m段开挖支护洞口段采用人工、风镉、钢钎无爆破开挖。当洞口开挖50cm后施作第一根格栅钢架，开挖至1.Om时，施作第二品格栅钢架，并与钢管棚焊接牢固，福与福间距1.Om,格栅钢架用系统锚杆固定并焊接牢固。依次类推。4、格栅钢架为五节架，顶拱分为三节，左右边墙各一节，格栅钢架在钢筋加工厂预制加工，运至洞口备用（至少两根）,格栅钢架主筋为22二级螺纹钢筋箍筋用1.光面钢筋断面为16x16Cm,两相间用1.2螺纹钢筋连接环向间距1.om,柱靴用A3钢板切割，=10mm,=20x20Cm.5、系统锚杆系统锚杆为吉迈自进式中空注浆锚杆,锚杆规格为25,1.=3.0m,=1.0x1.0m,锚杆孔选用YT-28/7655型收风钻造孔，孔径42mm6、钢筋网制安钢筋网为6光面钢筋,=15x15Cm,在钢筋加工厂拉伸、下料，现场绑扎焊接。7、喷射混凝土施工喷射混凝土配合比由实验室提供，并经喷板试验确定，场地布置在交通洞进口,混凝土选用JDY-35O型强制式拌合机拌合zTK961型湿式转子喷射机喷射，喷射混凝土厚度6=15cm.8、覆盖层洞身段开挖支护先沿开挖轮廓线打一排减震孔，孔距30cm,不装药，距减震孔25Cm打一排爆破孔,中部6孔楔形掏槽掏槽孔周围为辅助爆破孔，松动爆破，人工镐头、钢钎刷仰拱和边墙，以免过多扰动围岩。单循环进尺1.0m。开挖硝料用Z1.-50型装载机端运至洞口装IOt自卸汽车运至弃硝场.覆盖层洞段开挖应遵循"短进尺、弱爆破、强支护、早衬砌"原则施工，稳步推进。锚喷支护施工方法同洞口段。9、混凝土衬砌覆盖层洞段开挖结束，应立即进行混凝土衬砌和洞口明拱混凝土珏然
