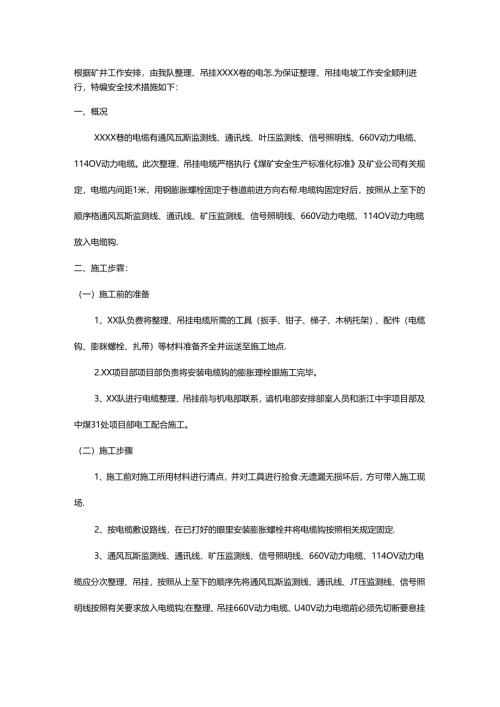

根据矿井工作安排，由我队整理、吊挂XXXX卷的电怎.为保证整理、吊挂电坡工作安全顺利迸行，特编安全技术措施如下：一、概况XXXX巷的电缆有通风瓦斯监测线、通讯线、叶压监测线、信号照明线、660V动力电缆、114OV动力电缆。此次整理、吊挂电缆严格执行煤矿安全生产标准化标准及矿业公司有关规定，电缆内间距1米，用钢膨胀螺栓固定于巷道前进方向右帮.电缆钩固定好后，按照从上至下的顺序格通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、114OV动力电缆放入电缆钩.二、施工步霖：（一）施工前的准备1、XX队负费将整理、吊挂电缆所需的工具（扳手、钳子、梯子、木柄托架）、配件（电缆钩、膨眯螺栓、扎带）等材料准备齐全并运送至施工地点.2.XX项目部项目部负责将安装电缆钩的膨胀理栓眼施工完毕。3、XX队进行电缆整理、吊挂前与机电部联系，谙机电部安排部室人员和浙江中宇项目部及中煤31处项目部电工配合施工。（二）施工步骤1、施工前对施工所用材料进行清点，并对工具进行捡食.无遗漏无损坏后，方可带入施工现场.2、按电缆敷设路线，在已打好的眼里安装膨胀螺栓并将电缆钩按照相关规定固定.3、通风瓦斯监测线、通讯线、旷压监测线、信号照明线、660V动力电缆、114OV动力电缆应分次整理、吊挂，按照从上至下的顺序先将通风瓦斯监测线、通讯线、JT压监测线、信号照明线按照有关要求放入电缆钩;在整理、吊挂660V动力电缆、U40V动力电缆前必须先切断要息挂电缆的电源，并悬挂“有人工作，不准送电"字样的警示牌，然后用与电源电压相适应的睑电笔检物;检睑无电后，用导线对电缆进行对地放电后方可进行整理、吊挂，只有执行停送电这项工作的人员才有权取下此牌送电.三、工作标准及要求1.电缆钩规定为反光塑料电缆钩及自制扁铁内两种，除巷道交叉点、洞室处用自制扁铁钩外，其它区段均使用反光塑料电缆钩，不得采用其它形式吊挂.不同电压等级的电缆不能挂在同一层电缆船上.2、电缆吊挂间距为1米，吊挂高度为2.4米（板上钩膨胀螺栓，下同），特殊区段巷道宽度小于2.8米的，吊挂高度不小于2.9米.电缆钩下端固定间距不大于3米，要求贴帮紧固且成线一致.3、所有电缆拘必须与巷道水平线垂直,且相邻电缆钩1米间距内电缆弧度下垂不超过IOmm.4、每组电缆内均为上面小钩加下面大钩的组合，必须的线单钩吊挂，不得多线共钩.电缆布国顺序自上而下依次为通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、1140V动力电缆.5、电缆标志牌悬挂要求，在徒道口必须设西一组标志牌，杜道内每隔100米设置一组，在拐弯、岔口、过顶处前段设置一组.必须果用标示电流方向的铝制电缆标志牌，尺寸为60*200mm,内容包括电缆使用单位、用途、维护人、电压等级、战面积、电缆长度等，每个电缆标志牌用两根型料扎带与电缆固定牢靠.6、要求电缆吊挂平直,开关、接线盒特殊地方成对称角.7、电缆接线盒悬挂方法：采用厚度不小于6mm纲板制作底板，四角使用不小于16mm*150mm,密胀缨丝固定于巷道帮部，且其下部距上部电缆的100mm.接线盒上方两个烟孔与底板上预解孔采用端栓连接.接线盒两端喇叭嘴预照两对孔，使用塑料扎带将喇叭聪捆绑在底板上.8、电缆钩（电缆）上面严禁悬挂其它物件，电缆不得带电盘圈或盘”8字形.9、穿塔电缆墙两恻都要有标志牌，位于距离穿塔管子头30Omm处，电缆穿过堵壁部分应用套管保护，并严密封堵管口。10、间直径电缆的接线盒两端及各类开关喇叭口100mm处贴电缆标志牌,如两设管或接线盒并排放25,在距出线侧IH叭口100mm处贴牌。电缆标志牌应注有编号、用途、电压、截面和长度等参数.11.必须采用接线盒上设计的吊挂点进行吊挂，严禁采用负荷电缆悬挂接线盒，接线盒上方有淋水时，必须加设防水设施.12、其它严格执行煤矿安全规程有关电缆吊挂规定.四、安全技术措施1、所有参加整理、吊挂电缆人员必须认真学习本措施，熟悉施工工序，了解每项施工工序，做到心中有数，并在措施费彻记录本上签名备亘.2、整理、吊挂电缆施工前要注意现场环境，出现异常情况必须立即停止作业，采取措施进行处理，处理好后方可继续施工.3、整理、吊挂电缆施工前，必须在施工地点两恻10米处设置警戒，如有人员、车辆要通过时，警戒人员必须告知施工人员停止施工，确保人员、车辆通行安全.4、登高作业，站在悌子上整理、吊挂电缆时必须将悌子放正氏隐,并有两个人保护.2米以上登高作业时，施工人员要像戴安全带，安全带要生根牢靠，高挂低用.5.电缆整理、吊挂施工过程由XX队跟班人员现场统一指挥，XX队跟班人员是当班施工安全的第一负责人.6、在电缆整理、吊挂施工过程中，所有人员必须集中精力，轻拿轻放，防止电缆坠落伤人.7、整理、吊挂电缆施工过程中，每个人必须拿好手中的工具和放好施工材料，注意周围人员，以防伤人.8、每天施工结束后必须向调度汇报后方可离开现场，由班长清点人数并统一开井.9、井下不得带电检修、假迁电气设籥、电缆和电线，整理、吊挂前必须停电闭锁.10 .严格执行停电、闭锁、挂牌、验电、放电制度。11 .其他未尽事项严格按照«煤安全规程执行.
