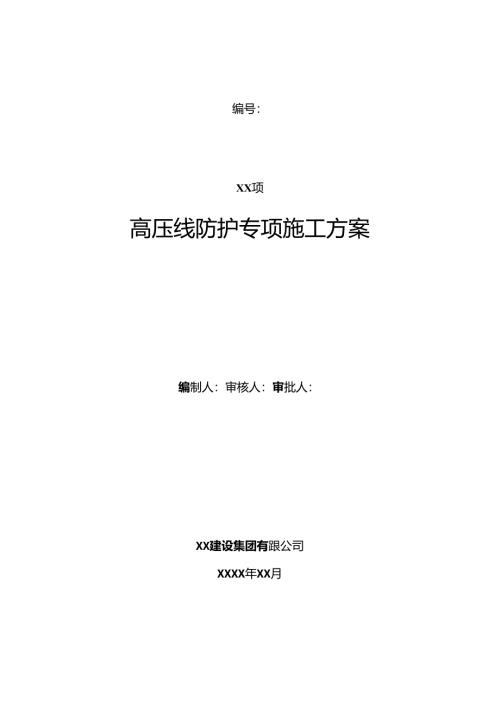

编号：XX项高压线防护专项施工方案编制人：审核人：审批人：XX建设集团有跟公司XXXX年XX月一、编制依据11.1 相关工程施工设计图纸11.2 国家和行业相关法律法规11.2. 1国家法律法规11.2.2国家相关部门法律法规11.2 .3XX省文件11.3 国家和行业相关规程规范11.3 .1国家标准11.4 .2行业标准21.5 公司标准、规章21.6 主要参考书籍21.7 工程施工组织设计2二、工程概况22.1工程概况22.1.1工程建设相关单位22.1.2工程概况32.2 建筑设计概况32.3 结构设计概况42.4 高低压电缆概况42.4 .1高压线概况42.5 1.i压线对本工程的影响分析52.6 脚手架选型5三、施工准备53.1技术准备53. 1.1.做好调查工作54. 1.2做好与设计的结合工作65. 1.3编制施工方案66. 1.4编制施工图预算和施工预算63.2 施工机械及劳动力准符61.1 .1施工机械准备61.2 .2施工人员的准备63.3 施工准备73.4 作业准备7四、施工部署94施工总体部署94.2 施工组织机构94.3 施工进度计划9五、主要施工方法95.1施工工艺流程952施工工艺9六、安全保证措施106.1 安全管理措施IO61.1.项目安全组织架构I1.6.1.2项目安全蛆织人员I1.6.2 施工安全防范措施I1.6.3 施工安全保证措施12七、文明施工、环境保护措施127.1 环保目标127.2 文明施工措施137.3 设备和架体维护措施14八、计算书158.1 高压防护平面布置图158.2 高压防护架构架图15一、编制依据1.1 相关工程荒工设计图纸建设单位提供的招标文件、相关会议及文件精神；> XX工程设计与顾问有限公司设计的XX项目施工图设计文件(2019年6月)：> XX工程地质勘察院2019年6月提供的dxx有限公司XX工程岩土工程勘察报告;1.2 国家和行业相关法律法规1.2.1 国家法律法规> £中华人民共和国建筑法(中华人民共和国主席令第46号)：> £中华人民共和国安全生产法(中华人民共和国主席令第70号)：> G建设工程痂量管理条例(国芳院令第279号)：> 6建设工程安全生产管理条例3(国务院令第393号)：1.2.2国家相关部门法律法规> 危险性较大的分部分项工程安全管理规定(住房和城乡建设部令第37号)：> 6关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质2018)31号)；1.2.3XX省文件>GXX省住房和城乡建设厅关于£危险性较大的分部分项工程安全管理办法的实施细则(XX建质(2011)13号):1. 3国家和行业相关规程规范1.1.1 国家标准> ©建设工程施工现场供用电安全规范(GB50194-2014)；> G建筑地基基础设计规范(GB50007-2011):> G建筑结构荷载规范3(GB50009-2012)：> E塔式起重机安全规程(GB5M1.-2006)；> 安全帽(GB2811-2007)：> 安全带(GB6095-2009):> £建设工程项目管理规范3(GB/T50326-2006):>性产经营单位生产安全事故应急预案编制导则(GB/T29639-2013)；1.1.2 行业标准> 0施工现场临时用电安全技术规范3(JGJ46-2005)；> £建筑施工工具式脚手架安全技术规范3(JGJ202-2010):> 6施工现场机械设备检查技术规程3(JGJ160-2016):> E建筑机械使用安全技术规程3(JGJ33-2012)；> £施工现场临时用电安全技术规范3(JGJ462005)；6建筑施工安全检查标准(JGJ59-20U)：6建筑施工盲处作业安全技术规范3(JGJ80-2016):> E建筑施工塔式起玳机安装、使用、拆卸安全技术规程(JGJ196-2010)；1.4 公司标准、规章> XX建设集团有限公司E建筑工程施工组织设计施工方案编写导则B(2019版)：> XX建设集团有限公司有关管理制度、“三体四标”管理体系文件的相关要求：> 本公司类似项目施工经验资料：1.5 主要参考书籍> PKPM建筑工程施工安全计算软件：> 6建筑施工手册(第六版)，中国建筑工业出版社：> 6建筑施工计算手册3江正荣编著：> £建筑结构静力计算手册(第二版)，中国建筑工业出版社；> 6建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社：1.6 工程施工组班设计已经批准的工程施工组织设计：二、工程概况2.1 工程概况2.1.1 工程建设相关单位1 .工程名称：2 .工程地址：3 .建设单位：4 .勘察单位：5 .设计单位：6 .施工单位：XX建设集团有限公司7 .监理单位：8 .安监单位：9 .质监单位：10 .本工程总工期为大。11 .合同造价：万元。12 .建筑面积：m2. 1.2工程概况XX有限公司开发的XX工程是集地下车库、商业为一体的多层建筑.工程位于XX货港市平南县平南镇环城路西段，项目用北靠环城路，西临冠丰材料装饰城，南接平南朝阳学校。用地周边均为规划公共道路,整个项目用地周边市政设施较为完备.本工程包括5楼及一层地下室.地下室高度4.5m,地下室面积6347.839m2,地上5层，每层建筑面积约为250Ofn2。总建筑面积约为20000112,建筑高度为23.800m,本工程总工期为457天，工期紧、质量要求高。2.2建筑设计概况(1)本工程包括5楼及一层地下室。地下室高度4.51内地下室面积6347.83仇“2。地上5层，每层建筑面积约为2500m2。总建筑面积约为19190.24m2,建筑高度为23.95OnU(2)星高：序号位置层高(米)功能备注15层1.5商业24层4.5商业33层4.5商业42层4.5商业51层5.8商业6T层4.5设备房及擒下车速建筑类别：多层商业楼。(4)设计使用年限(结构主体)：50年。(5)建筑耐火等级:二级2.3结构设计概况表2.3:结构设计概况一览表序号设计概况1结构设计等级地基基咄设计等缴丙汲碎结构的安全等级二银建筑抗罐设防类别丙类建筑抗震设防烈度6度地燕加速度值0.05g睑结构的环境类别地上室内为一类地下其他部分为二a类地下室的防水等银二级2钢筋混凝土结构的抗震等级框架:三级3结构设计年限50年I结构类型框架结构5基础类型桩基础6碎强度等级毯础垫层：C15承台、基础梁（地梁）：C30P6地下室底板:C3QP6地下室外墙:C30P6件通地卜.室顶板:C30P6构造柱、过梁、圈梁、系梁：C25水池:C30P6楼梯：同楼层梁、板7防水混凝土抗港等级地下室P68钢筋类别热轧钢筋HPB300、HRB335、IIRB100.RRB-1009连接接头绑扎连接、焊接、机械连接.2.4高低压电缆概况2.4.1高压线概况本工程东侧存在市政高压的电缆，在工地范围约为23加，电缆高度离地面约9m,与建筑物最近的距离为4.8m,部分在今后设置的塔吊的工作半径"故而塔吊的钓钩存在与高压线相接触碰撞的危险.根据建筑施工安全技术标准JGJ462005要求：在建工程不得在高、低压线路下方施工，不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等，其平行安全距离是不同的。另据£电子设施保护条例实施细则3规定，各级电压导线边线在计算导线最大风偏情况下，香建筑物的水平安全距离35千伏为2米（本工程高压为35千伏），对于达不到该标准规定的距离时均需搭设防护措施，增设屏障、遮栏、围栏或保护网，并悬挂都目的警告标志牌。因此，为确保工程能顺利进行，机械设备正常平稳运转，施工人员及其他人的生命安全所虑，高压线路的防护搭设如下：高压线实际垂直高度为9m,毛竹脚手架的高度高出地而处而压线不小于2米，故防护搭设高度约为IIm（具体裔度满足大于等于高压电缆的高度2m）.2.4.1 高压线对本工程的影响分析2.5脚手架选型脚手架由构件组成，立杆间距、大横杆步距和小横杆间距，见下表:排数脚手架类型立杆间距（m）大横杆步距（而横向纵向三排落地式1.21.51.5剪刀撑间距剪刀撑宽度6m,间距为6m,角度在45°,全外侧面布置连续的剪刀摔,转角处和中间间隔6跨处设置连续的横掾：在第三道主节点上设置斜抖,各道斜撵的间距1.5m.在脚手架顶层设置间矩300E小横杆，上就盖密目式安全网。三、施工准备3.1 技术准备3.1.1 做好调查工作I、气象、地形和水文地质的调查：掌握气象资料，以便综合组织过程的均衡施工，制定雨季的施工措施。进行勘察场地，尤其要掌握好场地水位等资料。2、各种物质资源和技术条件的调查：由于施工所需管毛竹数量大，质量偏差大故应对毛竹杆的生产和供应情况、价格、品种、质贵等进行详细调查，以便及早进行供需联系，落实供需要求，保证毛竹杆供应。3、施工前经过向有关.单位联系、沟通及现场目视可见情况，特别在高压线上下2m范闱内施工时，需要通知供电局哲停该电缆的供电。3.1.2 做好与设计的结合工作1、由项目技术负货人组织有关人员认真学习和研究施工，并进行自审、会审等工作,以便熟练、准确地施工。2,通过学习,熟悉图纸内容，J'解设计上要求施工达到的技术标准，明确工艺流程.3、进行自审，组织施工管理人员对有关图纸进行审查，掌握和了解图纸中的细节。4、组织施工班组共同学习施工图纸，商定施工配合事宜。5、组织图纸会审，由设计方进行交底，理解设计意图及施工历量标准，准确掌握设计要求。6、图纸、规范、标准、图集等深化。3.1.3 编制艇工方案由技术部门认真编制该分项工程的施工方案，作为工程施工生产的指导性文件，并在开工前组织项目部人员明确施工任务、版量目标、施工工期，进行技术、痂量、安全交底等工作。3.1.4 编制施工图31算和施工3（算由于预外部门根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工图预算和施工预算.以便为施工作业计划的编制、施工任分单的限额领料单和签发提供依据.3.2施工机械及劳动力准备1.1 .1施工机械准冬根据施工组织设计中确定的方、施工机械、设备的要求和数量以及施工进度的安持，编制施工机具需要量汁划，并保证机械设备的落实，确保按期进场。主要施工机械配备表序号机械名称型号数量1反铲挖掘机PC20012全站仪13水准仪13.2.2施工人员的准备根据确定的现场管理机构建立项H管理施工层，并选择裔素质的施工作业人员进行对本工程的管理，按照劳动力使用计划调配人员，安排劳动力进场，并对准备进场的劳动力进
