化工大学教学楼(施工组织设计).docx

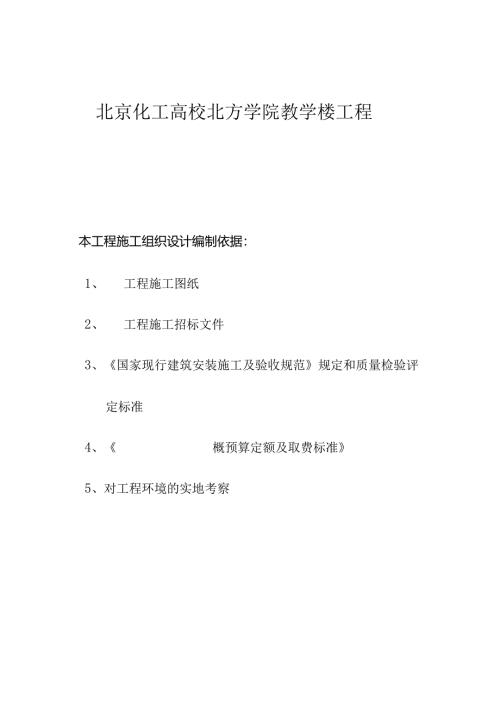

北京化工高校北方学院教学楼工程本工程施工组织设计编制依据：1、 工程施工图纸2、 工程施工招标文件3、国家现行建筑安装施工及验收规范规定和质量检验评定标准4、概预算定额及取费标准5、对工程环境的实地考察第一章：工程概况、施工打算及布置其次章：主要分项工程的施工方法第三章：质量保证措施第四章：平安生产及文明施工措施第五章：项目经理业绩及项目班子组成状况第六章：施工进度支配及保证措施第七章：主要劳动力需求表第八章：主要材料需求表第九章：主要施工机具需求表第十章：现场总平面布置图第一章工程概况、施工打算及布置第一节、工程概况1 .本工程位于。总建筑面积平方米.2 .本工程建筑等级为结构抗震设防烈度为度。3 .基础：本工程采纳现浇钢筋混凝土桩基础，复合地基，基础埋深米;基础开挖验桩合格后，并通知有关部门验槽;碎垫层C,基础碎为CO4 .主体结构：建筑结构平安等级为，设计运用年限为年。梁、板、柱为C,填充墙采纳空心砖砌块，混合砂浆。5 .外装修：粘贴外墙砖，局部水泥砂浆抹灰，刷涂料。颜色见效果图6 .内装修：水泥砂浆抹灰，刷涂料。7 .地面：大厅、楼道铺花岗岩；其他铺水泥砂浆地面。8 .门窗：塑钢窗，玻璃采纳中空玻璃。门为木夹板门。9 .屋面：120厚聚苯板保温层；防水In级，SBS(11+1.11)型防水层,运用寿命10年。10 .给排水：给水支管采纳钢塑管；排水采纳柔性接口机制铸铁排水管及管件，承插连接。全部卫生器具安装均参照“98S1”进行。11 .采暖：采暖系统为上供下回单管同程依次式，供水管设在顶层顶板下，回水管设在底层地沟中。散热器为铸铁型。排气设备采纳ZP88,采纳立式铸铜自动排气阀。12 .消防：采纳钢管焊接，与阀门管件连接用法兰；消火栓口DN65o室内消火栓箱尺寸为1600*700*240MM,参照国标99S202-14图安装。在每个消火栓箱内配置25M长DN65水带，一支QZ19水枪，下部配置3具手提式MFAC3型3KG磷酸钱盐干粉灭火器。13 .电气:单路电源AC380/220V。由总变电室引出回路,开关容量及爱护装置满足本系统要求。办公室预留分体空调电源插座。动力只预留进线镀锌钢管。电表依据须要装设。教室、办公室为荧光灯。其次节施工打算1 .技术打算（1）工程开工前，我们将首先具体了解现场场区范围内地下电缆、各种管线的走向及障碍物的分布状况，在有关部门的帮助下对有关障碍物进行清除、对地下电缆及管线进行改线或爱护，确保工程如期开工。（2）依据现场业主供应的水准点及坐标点，确定拟建建筑物位置，做好标记并进行爱护。（3）依据工程特点，结合现场实际状况，绘出施工现场平面布置图，确定人员办公住宿、机械设备、材料和临时水、电等具体位置。（4）接到施工图纸后，项目经理、技术负责人组织有关人员学习图纸，进行图纸会审，做好图纸会审记录。（5）公司预算室编制工程施工图预算及工料分析，提交项目部。（6）项目部组织人员、机械设备及先期运用的材料进场。（7）各施工作业班组，编制各专业各施工段的施工方案、质量支配、进度支配，提前做好各专业之间的协调协作工作，对各专业的图纸进行比照，避开施工中出现重复返工和奢侈。2 .施工现场打算：依据设计总平面图布置.，接通水源、电源、硬化道路、搭设临建。3 .施工机械设备的打算：建筑施工须要消耗巨大的社会劳动，在一些繁重的劳动施工过程中实现机械化，可以减轻劳动强度，提高劳动生产率.，加快施工进度，保证施工质量。因此在施工过程中，尽量充分发挥施工机械的效率和利用率。施工机械设备的选用见附表4 .劳动力支配：在工程开工前，依据工期要求做好劳动力投入支配。依据工程的须要培训操作工人，对工人进行平安、消防、文明施工等入场教化，对工人进行有关学问的再培训。对电工、电气焊工、起重工、塔机司机等特别工种由公司统一组织培训。第三节施工布置我公司将调集高资质并具有丰富施工阅历的优秀管理及技术人员组成工程项目经理部，项目经理部在公司总部的领导下，依据项目法细心组织施工，以全面质量管理为中心，按GB/T19002IS09002标准模式建立的质量保证体系运作，确保实现我公司的质量方针和目标，实现对业主的承诺，对本工程实施全方位全过程的管理。1、施工组织机构形式：我公司将把此项工程作为重点项目对待，委派施工管理阅历干富的项目经理担当该工程的施工管理，全权负责项目的实施工作，经理部组成如下图:项目经理:总工程师:技术员：质检员：平安！S:材料员：设备安装：2.施工总体支配:(1)我公司是一支具有雄厚技术力气和机械设备，富有施工阅历的专业施工队伍。近年来我公司先后承建了大量的、具有肯定社会影响的项目，羸得了很高的社会信誉，积累了丰富的施工阅历和大量的施工技术资料，对承建此项工程，我们将依靠本公司的管理、技术、装备的优势，遵循设计，信守合同，细心组织，确保工程优质、如期的完成。(2)施工机械的配备：现场设塔机两台，卷扬机七台，20T汽车吊车两辆，负资材料垂直运输。小型运输机具四台，负责材料的水平运输，搅拌机两台。商品混凝土设备由具体厂家供应。(3)质量目标：依据1S02000质量管理模式限制该工程施工过程，保证工程质量为合格工程。(4)工期目标：支配该工程施工工期为日历天数天，年月日开工年月日竣工。(5)文明工地标准：施工队场的施工平面布置，保证运输畅通，材料堆放有序，施工中留意节约原材料，做到工完料净场地清，保证施工现场管理达到市级“文明施工工地”标准，实现平安事故“零指标”。(6)成本限制目标：集我公司优秀的专业、管理人才，通过科学的策划、部署，我们将在确保工程质量的前提下，合理限制工期，使每一个环节高效运行。杜绝返工，削减奢侈，一切为业主着想，使本工程的成本和造价得到良好的限制，让业主有限的投资获得最佳的回报。3.机构职能：依据管理组织机构，我们建立岗位责任制和质量监督制，明确分工职责，落实施工质量限制责任制，各岗位各行其职，以科学、有序的状态高效率的完成本工程。(1)公司总部对于项目经理部的管理本工程项目总指挥：我公司对项目实行的是总部干脆对项目进行限制，项目经理陈福利受公司法人代表的托付作为该项目的具体负贵人，履行业主和公司签定的施工合同。(2)项目经理部主要人员的岗位职责：项目经理：组织经理部全体人员履行业主与公司签定的施工合同，对工程的质量、平安、工期负责。执行公司的质量方针、质量体系文件；领导与组织项目编制施工组织设计、质量支配；领导项目质量体系的运行工作；领导项目平安生产与质量管理工作，是质量、平安生产的第一责任人。工长：帮助项目经理进行日常生产管理工作，指定和实施工期、质量管理措施，确保工程进度按支配实现，负责施工现场的施工平安监督与检查，负责现场文明施工管理。施工现场各工种的协调管理。总工程师：帮助项目经理主抓技术管理、质量管理工作，通过加强施工全过程的管理，保证质量目标的实现。技术员：协作总工程师编写施工技术方案及技术措施，监督技术方案的执行；组织施工方案和重要部位的施工技术交底；施工技术审核管理；项目专项技术措施管理，订正和预防措施；组织施工材料送检；负责施工测量放线；各专业施工技术的指导、检查。质检员：严格执行国家规范及质量检验评定标准，行使质量推翻权，确保项目总体目标和阶段目标的实现；编制项目“质量检验支配”，增加施工预控实力和过程中的检查，使质量问题消逝在萌芽之中；负货将质量目标的分解，制定质量创优实施支配，并将分解的质量目标下达给施工班组；组织、召集各阶段的质量验收工作，监督施工过程、材料的运用及检验结果，负责进货检验监督，过程试验监督。平安员：执行公司要求的有关规章制度，结合工程特点制订平安活动支配，做好平安宣扬工作；负责平安生产、平安施工的监督管理工作，检查平安规章制度的执行状况。对进厂工人进行三级教化，做好平安技术交底，特别工种培训；刚好对施工现场的担心全因素进行检查、监督、制止、惩罚、下达整改、复查。其次章主要分项、分部工程的施工方法地基基础施工必需严格执行建筑地基基础工程施工质量验收规范GB502022002钢筋混凝土工程施工必需严格执行混凝土结构工程施工质量验收规范GB502042002砌体工程施工必需严格执行砌体工程施工质量验收规范GB502032002木结构工程施工必需严格执行木结构工程施工质量验收规范GB50206-2002屋面工程施工必需严格执行屋面工程质量验收规范GB502072002装饰装修工程施工必需严格执行建筑装饰装修工程质量验收规范GB502102001楼地面工程施工必需严格执行建筑地面工程施工质量验收规范GB50209-2002给水排水及采暖工程施工必需严格执行建筑给水排水及采暖工程施工质量验收规范GB502422002建筑电气工程施工必需严格执行建筑电气工程施工质量验收规范GB50303-2002第一节测量工程1 .工程定位依据复测后的现场界柱，确定主要轴线限制桩，最终确定基坑开挖边线，规划部门验收合格后，破土动工。2 .标高引入搅拌好的熟料要尽快从搅拌站运至施工作'也面，以削减周转次数和运转时间，防止分层离析。3 .浇筑、振捣：制定具体的浇筑方案和劳动力支配，配置备用振捣器，驾驭天气改变和水电供应状况，检查模板支撑、钢筋、埋件是否到位，预留洞位置要精确，防止剔凿破坏结构。柱混凝土浇筑前，底部应先填以5-10cm厚与混凝土协作比相同减石子砂浆，柱混凝土应分层振捣，运用插入式振捣器时，每层厚度不大于50cm,振捣棒不得触动钢筋和预埋件，除上面振捣外，下面要有人随时敲打模板，当浇筑自由高度大于2m时，应采纳串筒或溜槽投料。梁和板混凝土应同时浇，浇筑方法应由一端起先用“赶浆法”，即先浇筑梁，依据梁高分层浇筑成阶梯形，当达到板底位置时再与板的混凝土一起浇筑，随着阶梯形不断延长，梁、板混凝土浇筑连续向前进行。梁、柱节点钢筋较密时，浇筑此处混凝土时宜用小粒径石子同强度等级的混凝土浇筑，并用小直径振捣棒振捣。外圈梁振捣时应防止挤动外侧砖墙。楼梯段混凝土自下而上浇筑，光振实底板混凝土，达到踏步位置时再与踏步混凝土一起振捣，不断连续向上推动，并随时用木抹子（或塑料抹子）将踏步上表面抹平。楼梯混凝上宜连续浇筑，多层楼梯的施工缝应留置在楼梯刚度差或支此部位模板时未细致限制断面尺寸。(7)现浇楼板面和楼梯踏步上表面平整度偏差太大：主要缘由是混凝土浇筑后，表面不用抹子细致抹平。第六节墙体工程本工程填充墙采纳空心砖砌块。1.空心砖砌块施工：操作工艺：施工打算一排砖摆底T砌空心砖墙体一验评在主体框架承重结构已施工完毕，已经有关部门验收后，起先进行空心砖墙的砌筑。弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。立皮数杆后，依据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20cm,用细石混凝土找平，不得用砂浆找平或砍砖包合子找平。常温天气在砌筑前一天要将砖浇水潮湿，掉角严峻的空心砖不宜运用。砂浆协作比应用重量比，计量精度为：水泥土2*,砂及掺合料±5与,砂浆应随拌随用，水泥或水泥混合砂浆一般在拌合后37h内用完，严禁用过夜砂浆。起先砌筑前，基础墙或楼面清扫干净，洒水潮湿，依据设计图纸各部位尺寸，排砖摆底，使组砌方法合理正确，便于操作上、下错缝，交接处咬槎搭砌，水平灰缝不宜大于15mm,应砂浆饱满，平直通顺，立缝用砂浆填实。接槎处砂置施工缝。混凝土振捣：一般采纳平板式振捣器，但垫层厚度超过20Cm时，应采纳插入式振捣器；其移动间距不大于作用半径的1.5倍。混凝土振捣密实后，按标杆
