集装箱式储能电站系统方案.docx

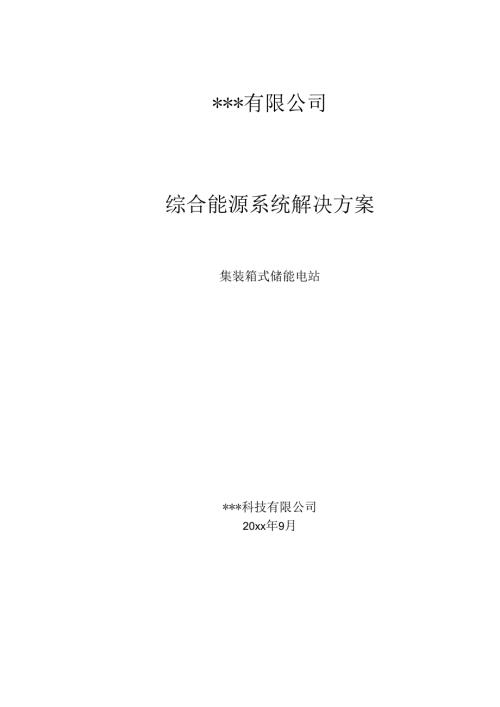

*有限公司综合能源系统解决方案集装箱式储能电站*科技有限公司20xx年9月目泵】、1项目名称11、2项目背景1】、3建设内容11，4建设地点与占地而积2二、项目建设可行性分析22.1产业政策22.2项目意义2三、设计依据3四、用户配电现状54.1 峰谷电价54.2 配电系统$4.3 用电统计6五、设计方案95.1 并网接入95.2 系统组成95.3电池参数io5.4 电池成组方案：105.5 电池管理系统(BMS)125.6 运行策略135.7 电站布置14六、系统配置清单¼七、安全性保障措施167.1 电站安全167.2 异常响应177.3 蓄电池热管理187.4消防安全21八、收靛分析30*集团有限公司（简称“*）成立于20XX年，是XXX的核心企业，是集*、商品混凝土、砂石骨料、*制品等制造及研发、节能环境保护与综合利用为一体的国家重点扶持的大里*企业集团。*有限公司于2002年12月25日在XXX市工商行政管理局登记成立。怯定代表人孙建成，公司经营范围包括*、熟料生产、仓储、销售及售后服务。XXX*坚持以专业化的制造技术、专家化的管理手段确保高品质产品的生产；坚持以完善的市场保障系统、专情化的服务理念对消费者负货。生产线全部用国际先进的新型干法工艺，按*统的版量标准生产，使用统一的“CUCC”*牌商标。产品品种涵盖了32.5、42.5.52.5、62.5等各种型号及性能的般*和商品混凝土。XXX*生产的“CUCC”*牌*具有较高的安定性，凝结时间适中，早期、后期强度高，和易性、耐磨性、可塑性、均匀性优良，色泽美观，碱含量低等特点。实物质量达到国际先进水平。广泛应用丁国防、交通、水利、工农业建设等第杂、要求育的工程。1、1项目名称*有限公司综合能源系统解决项目.1、2项目背景该项目位于XXX省XXX市，用电池组作为储能元件，在电力处于低价位时期蓄电，在电力处r峰时段放电，实现电力削峰填谷，调节用户侧需求响应，这不但可以降低电网的峰值负荷，有利于电网的安全运行，还能产生巨大的经济效益。1、3建设内容1）建设内容:集装箱式储能电站；2）装机容量：9MW36MWh;1、4建设地点与占地面积*初步估算需求占地面积为900m;详细选址需进一步调研后确认。二、项目建设可行性分析2.1 产业政策国家发展和改革委员会2016年颁发可再生能源发展“十三五”规划3,明确提出推动储能技术在可再生能源领域的示范应用，实现储储产业在市场规模、应用领域和核心技术等方面的突破。国家发展改革委、财政部、科学技术部、工业和信息化部、国家能源局于2017年9月22日联合颁布发改能源20171701号关于促进储能技术与产业发展的指导意见，明确指出鼓励在用户他建设分布式储能系统.鼓励通过配覆多种储能设备提高微电网供电的可苑性和电能质量，完善用户侧储能系统支持政策，对于满足要求的储能系统，电网应准予接入。鼓励和支持国家薇可再生能源示范区及其他具备条件的地区、部门和企业，因地制宜开展各类储能技术应用试点示葩。在技术创新、运营模式、发展业态和体制机制等方面深入探索，先行先试，总结积累可推广的成功经验。XXX辅助服务（调峰）市场主要开展深度调峰交易和启停调峰交易两类交易品种。市场建设初期，深度调峰交易参与主体为燃煤火电机组、核电机组，启停调峰交易参与主体为燃煤火电机组和储能电站。储能电站建成后参与电网侧辅助服务市场可再获得部分收益.2.2 项目意义储能电站（系统）在电网中的应用目的主要考虑“负荷调节、配合新能源接入、弥补线损、功率补偿、提高电能质量、孤网运行、削峰烦谷”等几大功能应用。比如：削峰填谷，改善电网运行曲线；此外储能电站还能减少线损，增加线路和设备使用寿命。将储能设施部署在用户侧，可解决电力牛产与消费不匹配和电网通道不畅的问题，改变电力“产、运、消”瞬时同步完成的特性,实现消纳清洁能源与满足电力需求的双全目的。1）储能设施可发挥电力“仓储”功能，改变电力产品的瞬时特性，使新能源发电机组供电稳定、安全，促进新能源技术的发展。2）当配电网中用户所安装的储能容盘总和达到定时，能仃效地延级配电网增容扩建,提高配电网运行稳定性，减少用电高峰时电能长距齿输送所产生的损耗。3）用户侧储能可为用户平滑负荷、提高供电可靠性、改善电能质量。4）用户恻储能可实现需求侧管理，减小峰谷负荷差，并带动新型电力消费和交易模式,降低用户的购电费用。三、设计依据GB51018-2014电化学储能电站设计规范GB/T36276-2018电力储能用锂高子电池GB/T36545-2018移动式电化学储能系统技术要求GB/T34120-2017电化学储能系统储能变流器技术规范GB/T34131-2017电化学储能电站用律离子电池管理系统技术规范GB/T36558-2018电力系统电化学储能系统通用技术条件GB/T36549-2018电化学储能电站运行指标及评价GB/T365472018电化学储能系统接入电网技术规定GB/T33592-2017分布式电源并网运行控制规范GB/T33593-2017分布式电源并网技术要求NB/T330152014电化学储能系统接入配电网技术规定、NB/T33014-2014电化学储能系统接入配电网运行控制规范NB/T31016-2011电池储能功率控制系统技术条件NB/T33014-2014电化学储能系统接入配电网运行控制规范NB/T33015-2011电化学储能系统接入配电网技术规定NB/T33016-2014电化学储能系统接入配电网测试规程NB/T42089-2016电化学储能电站功率变换系统技术规范NB/T42090-2016电化学储能电站监控系统技术规范NB/T42091-2016电化学储能电站用锂离子电池技术规范D1./T1815-2018电化学储能电站设备可靠性评价规程D1./T1816-2018电化学储能电站标识系统编码导则NB/T33011-2014分布式电源接入电网测试技术规范、NB/T33010-2014分布式电源接入电网运行控制规范、NB/T330132014分布式电源孤岛运行控制规范、NB/T33012-2014分布式电源接入电网监控系统功能规范Q/GDW1564-20M储能系统接入配电网技术规定Q/GD*676-2011储能系统接入配电网测试规范Q/GDW696-2011储能系统接入电网运行控制规范Q/GDW697-2011储能系统接入配电网监控系统功能规范Q/GDW/Z1769-2012电池储能电站技术导则Q/GDW18842013储能电池组及管理系统技术规范QGD1886-2013电池储能系统集成典型设计规范四、用户配电现状4.1峰谷电价目前XXX省XXX市电网的电力价格见下表4-1:表4-1XXX省XXX市电网峰谷分时电价表时区ABCDE时间（时）00:00-08:0008:00-12:0012:00-17:0017:00-21:0021:00-24:00间隔（小时）8-153峥/平/谷谷峥平峙平电价（元/kWh）0.30391、01970.61181.01970.61184.2配电系统*配电网络为2路IIOKY进线，一路郎螺778路进线卜.挂符和2#主变，其中1#主变停运，2#主变为30000KV110KV/6KV变压器；另一路郎螺779进线下挂3#主变，其3#主变31500KVIK）KV/6KV变压器。目前正常运行状态卜.2#主变卜带6KV段母线;3#主变卜带6KVH段和H1.段母线（两条母线间母联开关处于闭合,同时6KVI段母线接有一台6KV18000KW余热发电机，即为1#余热发电机;6KYIH段母线也接有一台6KV18000KW余热发电机，即为2#余热发电机；1#发电机发电在13000KW左右，2*发电机发电在16000KW左右两路进线都按其变压器容量缴纳基本电费。*配电系统如下：JI.Iai1.a1.M同SMWa1.gU1.J“图3Is1.mwmUmhmim1«网画讪'小M呀谕闹"喙M邯Wwm小4.3用电统计2#主支用电"计如下：kwh2#主交月平均功率曲线如下：kW20182019年兵R月干均功率的我400003000020000100OO2#主变典型日负荷曲线如下：基于以上的曲线分析，2#主变整体负荷波动符合公司24小时连续生产特征，蜂平谷时段在4000-1300OkH区间内波动.考虑到基本电费按变压器容fit30000kVA收取，储能系统具有充足的容量进行充电，因此2#变乐器主要限制为消纳问题。新储能系统规模31CT12MIh.3#主交用电量线计如下：kwh331：%X用IU咕皖HjOOOOOQ4000000a3000000200000010000000出&4CN,Z,F.辛W为保障电量能充分消纳，初264&QNA.©0.63#主变月平均功率如下：kW2018-2019年典型月平均功率曲找计/容*<kVA)35000300002500020000150001000050003#主交典型日负荷曲线如下:基十以上的曲线分析，3#主变整体负荷波动符合公司24小时连续生产特征，峰平谷时段在70002400OkW区间内波动。考虑到基本电费按变压器容量31500kV收取，储能系统充电余量和消纳均有一定限制。为保障电量能充分消纳及充电不超容，初步判断储能系统规模6MY24MVh综合上述分析，可确认I储能电站规模为9IW36Mfh,分2个并网点接入.其中，2#主变6kV低压便接入3Mf12Mfh,3#主变6kV低压Ie接入6IW24MIh.五、设计方案*项目拟建设功率为9.W.储储电量36MWh的储能电站。系统由18个O.5MW2MWh储能单元构成，用磷酸铁锂作为储能电池，分别通过2个并网点接入6kY母线。系统用3层电池管理系统BMS采集实时数据，经由RS485或CAN通信发送至EMS系统集中控制。EMS可由以太网与上位机进行通讯，实时监控储能电站运行情况，并通过符合跟踪装置调整充放电功率，在谷段及平段进行充电，并在峰时段进行放电，实现峰谷套利。5.1并网接入*项目由2个并网点共接入9MI36MWh.其中,2#主变6kY低压侧接入3MW12MWh.3#主变6kY低压侧接入6MW24MWho两个并网点分别装设双向计量装置.对储能系统充放电量进行实时计量，I1.通过装设逆功率保护装置,保障储能系统不向电网返送电。接入示意图如F所示:加入Wg1.HtM5.2系统组成电池系
