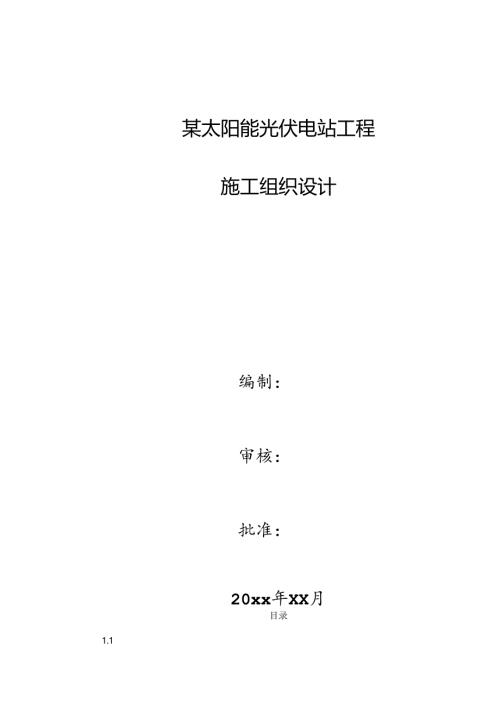

某太阳能光伏电站工程施工组织设计.docx

某太阳能光伏电站工程施工组织设计编制：审核：批准：20xx年XX月目录1.1 编制依据41.2 工程概况41.3 施工条件51.4 地质条件51.5 气象、水文条件61.6 施工特点、难点及对策81.7 工期目标81.8 工程质晶目标81.9 安全文明施工目标81.10 环境保护目标82、体施工组织布规划”“92.1 施工总平面图92.2 临时占用地133、土建工程主要施工133.1 工程测Sfc1332土方开挖工程施工153.3 电池组串支架基础钢筋工程163.4 电池组串支架基础模板、险工程及回填163.5综合楼、逆变曙室、水泵房等模板工程18现8结构拆模时所需的最低强度213.6综合楼、逆变器室、水泵房等钢筋工程223.7综合楼、逆变冷室、水泵房等混凝土工程233.8墙体工程253.9给排水系统302、凝工技术:313、主要施工方案及技术措施<4)阀门安装应与管道中心线垂直，操作机构灵活准确:333.9.1、排水工程排水工程施工方案及要点(6)、油漆粉刷前应将管道用纸包裹，以免污染管道35<7)待第遍乳胶干像后，纪补脓了38施工总进度及措施4.1 进度合理性及主要节点工期384.2 工期保证措施404.3 资源配理425、确保工程质量的技术蛆飘措施5.1 质量方针5.2 质量目标445.3 质量保证体系445.4 质量保证措施465. 5施工“脑量通病”防范、处理、控制的详细措施49保安全生产的技术&织措ii*526. I安全目标526.1 安全保证的组织机构526.2 安全保证体系526. 3保证安全的措施537磕皿+BS4T却称楂仞柏触牯上细幻堆过；r7.1 文明施工557. 2环境保护措施57&I与设计单位间的协调管理608. 2与监理工程帅工作的协调管理608.3与各专业作业队的协调管理601、概述1.1 编制依据< 1）XXX县IOMWP并网光伏电站工程招标文件及答疑文件：< 2）国家现行光伏发电站施工规范和光伏发电工程验收规范、其它相关规范：< 3）发包单位提供的施工条件、现场实际施工条件：< 4）我部的科技水平、管理水平、技术装备及施工经验。1.2 工程概况XXX县IOMWp并网光伏电站工程位于XXX区XXX村，距离XXX县约15km°XXX县属XXX高原湖盆峡谷区，北鸵念XXX山南麓，南接XXX山东段，XXX江横穿县境，具有典型的“两山夹一谷”的地形地貌特征。场址区微地貌为念XXX山山前洪积扇，地势北高南低，范围为北纬29°16'39.8"29017'2.6",东经91.°53'7.2"9,53,35.5"。面积约0.3km2,海拔360Om3563m,位于XXX江北岸、XXX县与乃东县县道紧南侧，华新水泥厂及冲木达IIOkV变电站就座落在场区对岸，沙石料场也在场址附近。本工程太阳能资源、交通、水电、材料供应及送出条件均较好。XXX县IoMWP并网光伏电站，计划20xx年11月30日5MWp投产发电,其它5MWp计划20xx年4月15日投产发电。本工程包括以F内容：<1）XXXXXX县IOMWp并网光伏电站场区场地平整：<2）XXXXXX县IOMWP并网光伏电站场区主干道工程：（3） XXXXXX县IOMWP并网光伏电站综合控制楼土建及装饰工程：<4）XXXXXX县IOWp并网光伏电站综合控制楼的给排水（含消防）、电气照明、弱电系统设备安装以及室外配套工程（含污水处理系统）：（5） XXXXXX县IOH即并网光伏电站综合控制楼接地及避雷系统；<6）XXXXXX县IOMWp并网光伏电站电池组件支架基础的土建工程、预埋件、接地系统（埋入部分）制作、安装及：<7）11座逆变器室土建、电气照明及装饰及接地系统工程；（8）水源井、水泵房土建施工；（9）消防水池和生活水池工程.1.3 施工条件< 1）对外交通条件项目拟选址地江管理区距离山南行署所在地泽当13公里，距离XXX县城15公里，国道318线与省道306线穿境而过，十二五规划建设的拉林铁路也将经过江管理区。中国移动、中国电信置卷整个管理区，交通便利，通讯畅通。< 2）施工用水本工程附近的沿线为河流，施工用水从河流取水，可满足施工及生活用水需求,生活用水需设置过滤或沉沙设备。< 3）施工用电冲木达UokV变电站座落在场区对岸，施工用电从变电站接引，通过变压器接到施工作业面的配电柜供电。< 4）施工材料沙石料场在场址附近，可以购买后使用自卸车运输到工作面。1.4 地质条件（1）地质。XXX县属XXX高原湖盆峡谷区，北靠念XXX山南麓，南接XXX山东段，XXX江横穿县境，具石典型的“两山夹谷”的地形地貌特征。地势北高南低,地形笑杂多变，最离海拔5926m,最低海拔3280m.雅江河谷在县内有34km左右的宽闾地带，北部高原草场上零星分布着许多小湖泊，南部为沟谷纵横的山地。（2）地层。受地质构造影响，XXX县地层比较单、以XXX江为界，以北为冈底斯一念XXX地必区拉萨一波密分区，大面积出露燕山晚期花岗岩等中酸性侵入岩。XXX江以南属于XXX地层区的特提斯XXX北部地槽型沉枳带，主要出露序度大、岩性纪杂的中生代地层，轻度变侦，具有发理石及类更理石沉积，火山岩、放射虫硅质岩及混杂岩。由北向南地U岩型依次为：石灰一二叠系石英砂岩、含砾砂板岩、板岩；燕山晚期花岗岩；第三系麦拉石砾岩：蛇绿岩；类更理石。<3）地貌。经过地质运动,XXX县形成以构造地貌为主的地形骨架，闪内外营力的共同作用,造就各种不同的地貌类型,大体以XXX江为界，将全县分为南北两部迥然不同的大地貌单元。XXX县南部山地即屈于北坡高原的一部分，北部为冈底斯山脉东延部分郭喀日居褶皱山地的部分。整个山系由强烈褶皱的侏罗系、白坐系规模宏大的中酸性侵入岩和混合岩组成。XXX县地貌分为高山地貌、河谷地貌和风沙地貌。1.5 气象、水文条件< 1）气候特征。受青藏高原影响，XXX县在气候上属高原温带季风半湿润气候区雅江中游XXX-加查亚区。雅江以北主要为高原温带季风半湿润气候，雅江河谷及南部地区则为高原温带季风半干旱气候.在气候垂直分带上，海拔400Om以下为半干早温带高原气候，4000500Om之间为亚寒带高原气候，5000m以上则屈寒带高原气候。< 2）气温“XXX江河谷地带平均气温8.2C,最热月（7月）均温15.4C,最冷月（1月）均温09*C,极端最高气温29©（出现在1961年共四天），极端最低气温-17.6C（1962年I月3日）。气温的月较差全年平均为14.8*C,I1.月至次年的1月在16.3C以上，以1月份最大，达16.7C,6月份至9月份在14.OC以下，尤以8月份最小，只有11.9©。北部年平均气温5cC-8C,最暧月（7月）平均气温13C15七，6月至9月绝对最低气温均在OC以上，最冷月（1月）平均气温-2C左右。（3）降水。XXX县河谷地带年平均降水量429.1充米。年际变化较大，最多年（1962年）705.7亳米，最少年（1982年）只有277.9亳米，最多年与最少年之差为477.8亮米，相差2.1倍，而I1.分布极不均匀。沃卡河谷年平均降水量507.5¾米，/多年（1978年）711.4烹米，啦少年（1972年）378.1奉米。由于受季风势力的强弱和进退以及暖湿气流的影晌，夏季高温多雨，降雨多集中在6月至9月，占全年降水量的88.5也并以夜雨为生，全年夜雨率达80%以上。< 4）日照及太阳总辐射.由丁海拔高，空气稀薄，水汽少，云垃少，尘埃等杂质少，透明度高，太阳光能过大气层时能量损失少，加上纬度低，降雨少，故日照时间长，光照充裕，太阳辐射强，是我国太阳日照数量最多的地区之,全年平均日照时数为2936.6小时，日照百分率为66%,最多年（1976年）为3038.0小时，百分率为69%；最少年（1962年）也有2751.6小时，百分率62%。干季云雨少，故日照多，日照百分率在67$以上，尤以10月份至12月份为最多,达73%左右，7、8月适逢雨季，其日照百分率在56%左右.太阳总辐射年平均为172.65千卡/厘米2,其季节分配以4月份至6月份最多，达17千卡/师米219千卡/闻米2。开发太阳能发电项目有非常好的前景。< 5）空气温度与蒸发。由于全年降水稀少，空气干燥，故全年相对湿度小，年平均值43%,全年变动在39%48%之间。7月至9月平均相对湿度最大为61%66%,1月至3月最小，在29%以上。XXX县由于太阳辐射强、风大、湿度小，故地面蒸发特别强烈，年蒸发量可达1968.7亳米。< 6）风。受大气环境及地形的影响，全年平均风速3.5米/秒，2月份至5月工份平均风速较小，在4.O米秒4.8米/杪：全年大风日数73.8无。最大风速一股在13米/秒，最大时可达20米/秒，全年盛行单一风向，各月均以NE东北）为主，最大风速以SW（南西）为生。< 7）冻土0XXX县冻土厚度平均为10厘米，最大深度可达40厘米.< 8）水文。XXX县水系发达，河潦众多，高山湖泊星罗棋布，冰川发育,共同组成了以XXX江为干流的树枝状水系格局，全县共有大小常年流水涣河22条。在境内北部、东部和东北部高山顶上,存在约14平方千米的永久性积雪冰川，成为XXX县巨大的地表固态水库。除此之外，尚有大小湖泊126个，水域总面枳623.44公顷,贮有大量的水资源。XXX县境内地下水资源较为丰宫,主要来自大气降水、东北部和南部湾透、河谷两侧地表径流渗透及农I1.1.回归水。县域内河谷地段的地下水大于河谷两侧山沟，北部大于南部。地卜冰类型为重碳酸钙和重碳酸钙镁两种类型，PH值为7.1,属于偏弱减水，矿化度小于1克/升，为淡水，对混凝土无侵蚀。县城附近的地下水埋藏较深，深度30米50米之间。沃卡、白金、白堆、比巴、巴朗等村的地下水埋藏较浅，深度为2米5米。由于多年的泥沙淤枳与河床的不断抬升，使比巴河、白堆河、增期河、白金河等河流的部分地段出现地下水目涌现象。< 9）自然灾害风灾。XXX县平均每年大于7级以上的大风，主要集中在冬春季节。年均7级8级以上大风25.5天，大风多为阵风。冬春大风季节，多发生少尘天气。境内冬春季节大于6级以上的大风有70天左右。冰窗。冰图形成于云层厚、含水量高、对流强的雷雨云中，且随雷雨云移动，般冰费出现于暖季，冷季由于水分缺乏，势力对流不充分，故少冰役，据多年观测结果表明，平均悠年约发生3次夜灾，全县的冰夜路线主要有：增期一沃卡、里龙一白堆：扎嘎乡等。霜冻。XXX县热量条件较好。平均初得日为9月18日，终霜日为次年5月15日，霜冻期240天左右，无霜期125天，到11月初严重霜冻开始。1.6 施工特点、难点及对策< 1）本工程施工任务重，时间紧，交通距离远且不方便，施工人员调配难度非常大，施工强度高，带有突击性的特点。我部施工资源安排、人M和施工设备配备、材料供应等方面充分考虑这一现状，配齐、配足管理人员，配巴数量足够的技术人员，加强现场管理，精心组织，科学安排好各项目的施工。< 2）本工程地处XXX高原湖盆块谷区，海拔高达3600m,氧气含量不足、空气干燥、紫外线强，内地施工人员可能难以适应当地的气候条件，为此
