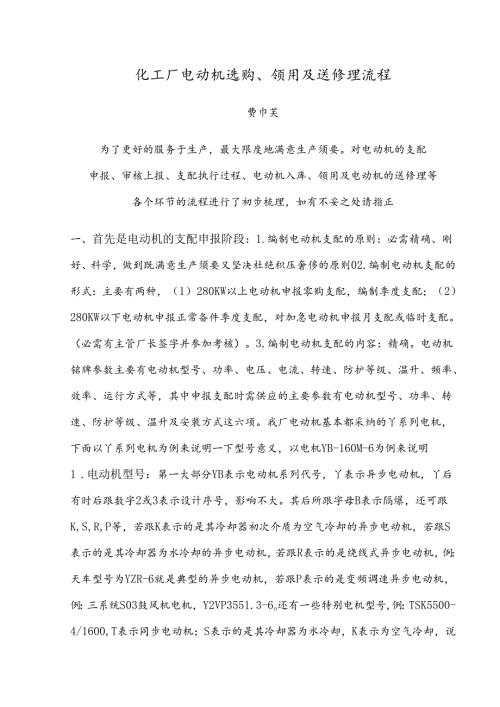

化工厂电动机采购领用、送修理流程.docx
化工厂电动机选购、领用及送修理流程费巾芙为了更好的服务于生产，最大限度地满意生产须要。对电动机的支配申报、审核上报、支配执行过程、电动机入库、领用及电动机的送修理等各个环节的流程进行了初步梳理，如有不妥之处请指正一、首先是电动机的支配申报阶段：1.编制电动机支配的原则：必需精确、刚好、科学，做到既满意生产须要又坚决杜绝积压奢侈的原则02.编制电动机支配的形式：主要有两种，（1）280KW以上电动机申报零购支配，编制季度支配；（2）280KW以下电动机申报正常备件季度支配，对加急电动机申报月支配或临时支配。（必需有主管厂长签字并参加考核）。3.编制电动机支配的内容：精确。电动机铭牌参数主要有电动机型号、功率、电压、电流、转速、防护等级、温升、频率、效率、运行方式等，其中申报支配时需供应的主要参数有电动机型号、功率、转速、防护等级、温升及安装方式这六项。我厂电动机基本都采纳的丫系列电机，下面以丫系列电机为例来说明一下型号意义，以电机YB-160M-6为例来说明1 .电动机型号：第一大部分YB表示电动机系列代号，丫表示异步电动机，丫后有时后跟数字2或3表示设计序号，影响不大。其后所跟字母B表示隔爆，还可跟K,S,R,P等，若跟K表示的是其冷却器初次介质为空气冷却的异步电动机，若跟S表示的是其冷却器为水冷却的异步电动机，若跟R表示的是绕线式异步电动机，例：天车型号为YZR-6就是典型的异步电动机，若跟P表示的是变频调速异步电动机，例：三系统S03鼓风机电机，Y2VP3551.3-6o还有一些特别电机型号,例：TSK5500-4/1600,T表示同步电动机；S表示的是其冷却器为水冷却，K表示为空气冷却，说明其两种冷却方式都采纳了，5500表示功率5500KW：4极、定子铁心外径1600MM其次大部分160M表示电动机机座号，数字部分表示机座中心商，是轴中心到机座平面高度；英文字母部分表示机座长度代号，机座长度的字母代号采纳国际通用符号表示；S是短机座型，M是中机座型，1.是长机座型。字母后的小数字表示铁心长度代号，铁心长度的字母代号用数字1、2、3、依次表示。；第三大部分数字部分表示表示电机极数，极数确定转速，2极电机的转速约为2900rmin,4极电机的转速约为1400rmin,6极电机的转速约为800rmin2 .安装结构形式：2 .1.B3：机座带底脚，端盖无凸缘；3 .2.B5：机座无底脚，端盖有凸缘；4 .3.B35：机座带底脚，端盖有凸缘；5 .功率：表示额定运行时电动机轴上输出的额定机械功率，单位邳6 .绝缘等级：电动机绝缘材料的等级，确定电机的允许温升按绝缘等级分为：A级、E级、B级、F级、H级、C级。绝缘等级YAEBFHC工作极限90105120130155180>180温度（温升CC506075801001257 .防护等级IP*IP后面第一位数字的意义0无防护，没有特地的防护1能防止直径大于50MM的固体异物进入机壳内，能防止人体的大面积（如手）偶然触及壳内带电或运动部分，但不能防止有意识的接近这些部分。2能防止直径大于12的固体异物进入机壳内，能防止手指触及壳内带电或运动部分3能防止直径大于2.5MM的固体异物进入机壳内，能防止厚度（或直径）大于2.5的工具、金属等触及壳内带电或运动部分。4能防止直径大于IMM的固体异物进入机壳内，能防止厚度（或直径）大于IvM的工具、金属等触及壳内带电或运动部分。5能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。6完全防止灰尘进入，完全防止触及壳内带电或运动部分。IP后面其次位数字的意义0无防护，没有特地的防护1防滴，垂直的滴水应不能干脆进入产品内部215°防滴，与铅垂线成15度角范围内的滴水应不能干脆进入产品内部3防淋水，与铅垂线成60度角范围内的淋水应不能干脆进入产品内部4防溅水，任何方向的溅水对产品应无有害的影响5防喷水，任何方向的喷水对产品应无有害的影响6猛烈的海浪或强力喷水对产品应无有害的影响7防浸水，产品在规定的时间和压力下浸在水中，进水量对产品应无有害影响8潜水，产品在规定的压力下长时间浸在水中，进水量对产品应无有害影响防护等级和电机抗腐蚀实力无关，有人认为防护等级报的越高，电机抗腐蚀实力越强，是错误观念，防护等级高只说明其密封性好，防水实力强。二、支配的审核上报及支配执行、领用过程：1.机动能源室接到车间所报支配后，依据备件消耗状况和库存量严格审核电动机支配并将其汇总，对正常季度支配和零购季度支配经过严格审核后，由支配员编制、主管室主任审批签字、主管厂长审枇签字并加盖公章上报装备能源部支配科科长。2.装备能源部支配科要按类汇合全公司备件支配，完成支配的编制与审批、询价报价、价格审核、合同签订等一系列工作之后，等待厂商供货。3.货到后，各车间开具正规料单，填写规范干脆到装备能源部库房领货。三、电机的送修理流程：在生产过程中，由于电机自身故障导致影响其主机运行的电机，必需马上修理，按化工厂相关制度，电机送修前首先必需对电机的基本故障推断精确，依据故障状况，仔细精确详实填写电机送修单（填写全面，不能缺项漏项），机动能源室支配员收到电机送修单后方支配电机修理。电机送修理主要包括两大部分：1.外委修理的电机;2.内部修理的电机。1 .外委修理的电机：通过对故障的精确推断后，确定要外委修理的电机，负责电机管理的车间将电机送修单送至机动能源室相关支配员处，一式两份，一份机动能源室留底，一份由支配员签字确认后返给电机送修人。当机动能源室支配员接到电机送修单后，依据电机的运用岗位、备用电机运用状况等平衡后，将电机送往相关外委单位。对外委单位的托付基本原则是全部高压电机及干吸泵电机统一送往兰州电机厂修理；其余电机由培训中心和机电公司修理，详细依据检修日期，现场状况详细定。对于外围电机修理时间，依据电机功率大小、故障状况、生产状况共同确定，原则上没有特别状况，55KW以下电机不超过半个月,280KW以下电机不超过2个月（急件不包括）；对于外委电机保修质量必需严格要求，兰州电机厂修复的电机保质期1年以内（不包括人为因素），培训中心及机电公司修受的电机保质期六个月以上（不包括人为因素），各车间必需对修复的电机做好编号管理（编号统一用出厂编号，看不清的自编号），修复的电机安装后必需做好时间记录。外委电机拉回后，电机送修人要刚好核销送修单上修回时间，并反馈机动能源室。2 .内部修理的电机：确定要内部修理的电机，将电机送修单送至机动能源室相关支配员处，一式两份，由机动能源室支配员签字确认并登记后，返给电机送修人，一份转修理车间留底，一份返给电机送修人留底。修理车间设备员接到电机送修单后，依据电机的运用岗位、备用电机运用状况支配好电工马上修理。修理完毕后，通知电机送修人领回电动机。电机拉回后，电机送修人要刚好核销送修单上修回时间，并反馈机动能源室。
