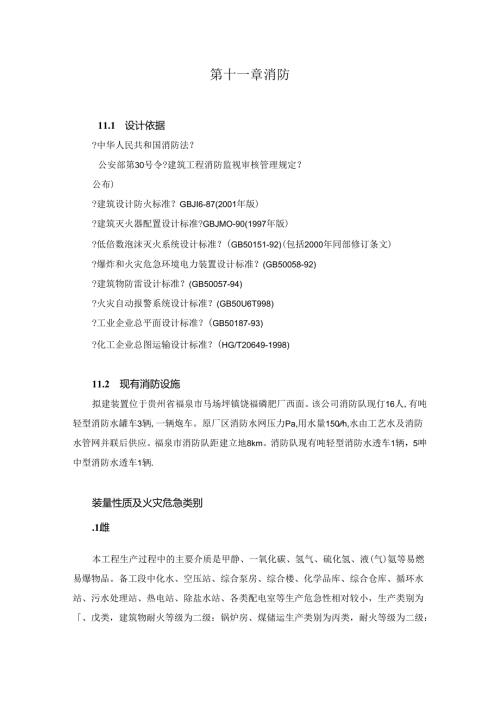

第十一章消防11.1 设计依据?中华人民共和国消防法？公安部第30号令?建筑工程消防监视审核管理规定？公布)?建筑设计防火标准？GBJI6-87(2001年版)?建筑灭火器配置设计标准?GBJMO-90(1997年版)?低倍数泡沫灭火系统设计标准？(GB50151-92)(包括2000年同部修订条文)?爆炸和火灾危急环境电力装置设计标准？(GB50058-92)?建筑物防雷设计标准？(GB50057-94)?火灾自动报警系统设计标准？(GB50U6T998)?工业企业总平面设计标准？(GB50187-93)?化工企业总图运输设计标准？(HG/T20649-1998)11.2 现有消防设施拟建装置位于贵州省福泉市马场坪镇饶福磷肥厂西面。该公司消防队现仃16人,有吨轻型消防水罐车3辆,一辆炮车。原厂区消防水网压力Pa,用水量150h,水由工艺水及消防水管网并联后供应。福泉市消防队距建立地8km。消防队现有吨轻型消防水透车1辆，5呻中型消防水透车1辆.装量性质及火灾危急类别.1雌本工程生产过程中的主要介质是甲静、一氧化碳、氢气、硫化氢、液(气)氨等易燃易爆物品。备工段中化水、空压站、综合泵房、综合楼、化学品库、综合仓库、循环水站、污水处理站、热电站、除盐水站、各类配电室等生产危急性相对较小，生产类别为、戊类，建筑物耐火等级为二级：锅炉房、煤储运生产类别为丙类，耐火等级为二级：煤制粉、空分厂房、冷冻厂庆、液织罐区等生产类别为乙类，耐火等级为二级；净扮装设、压缩工段、氨合成、甲醇合成、甲醉精懒、二甲雁奘置等厂房生产危急性较大，其原料、中间产品及成品、副产品多为易燃、可燃物，生产类别为甲类，建构筑物耐火等级为二级，2区防爆：二甲眦排区、二甲日装车罐区、甲醇中间罐区均为易燃、易爆物,生产类别为甲类,2区防爆“以下分别表达各工段的火灾危急性及主要危急物料特性.11.3.2主要工段的火灾危急性(1)气扮装巴及净扮装置：气扮装置、火炬/高压氮气压缩机、变换、脱破脱碳、液氯洗、瓶回收等生产过程中主要危急物料为.CO和H2S,可能发生C类火灾，为严蛟危急级建、构筑物，(2)诋合成：生产过程中主要危急物料为液翅、气狐和氧气，可能发生B、C类火灾，为严峻危急级建、构筑物。甲醇合成:生产过程中主要危急物料为甲醉、一氧化碳和氢气，可能发生B、C类火灾，为严峻危急级建、构筑物。二甲修装置：生产过程中主要危急物料为甲醇、二甲路可能发生B、C类火灾，为严峻危急级建、构筑物。(5)甲醉精储：生产过程中主要危急物料为甲醇，可能发生B类火灾，为严峻危急级建、构筑物.(6)办公楼、循环水站、原水净化、污水处理等公用设施根本无易燃的危急物料，可能发生A类火灾，为轻危急缓建筑物。(7)综合楼包括中心限制室)、变电所：变压器室及配电室可燃危急物质有配电盘、油浸变压器、电线、电缆等，可能发生A、B类和电气火灾，为中危急级。11.3.3主要危急物料特性及灭火方法(1)硫化氢性状：无色气体，能溶于水和乙醉。理化常数：相对密度（空气=1,C熔点：-85.5*0自燃点：260C爆炸极限：4%-44%,CPa危急特性：是易燃剧毒的液化气体。受热后瓶内压力增大，漏气可致旁边人有生命危急，遇火星能引起燃烧爆炸。灭火剂：雾状水、泡沫、土（2）一氧化碳性状：无色气体，微溶于水，易溶于乙静和苯。理化常数：相对密度（TK=I）：0.79相对密度（空气=1'C,C爆炸极限：12.5%74.2%（体积）,C引燃温度：610,C危急特性：CO属易燃易爆气体，与空气混和后能形成爆炸性混合物，遇热源和明火有燃烧爆炸的危急。灭火剂：雾状水、泡沫、二氧化碳（3）氧气性状：无色无用气体，极微溶丁水、乙醇、乙眦.理化常数：相对密度（水=1）：0.07（-252度）相对密度（空气=1'C熔点：Y爆炸极限：4.1.%-74.1%（体积）临界温度：-24Oc引燃温度：400-C危急特性：氧气属易燃易爆气体，与空气混和后能形成爆炸性混合物，遇热源和明火有燃烧爆炸的危急。灭火剂：雾状水、泡沫、二氧化碳、干粉（4）甲醉性状：无色澄清易挥发液体，能微溶于水、静和襁。理化常数：相对密度（空气二1,C熔点：Y闪点：12（闭口容器）爆炸极限：5.5%-44%体积）临界温度：-240'C引燃温度：385C危急特性：易燃，其蒸气能与空气形成爆炸性混合物，遇明火、高温、氧化剂有燃烧爆炸的危急。灭火剂：抗溶性泡沫、泡沫、二氧化碳、干粉液氨性状：无色液体,极溶丁水。理化常数：相对密度（水=1相对密度（空气=D：沸点：-33C（常压）闪点：无意义爆炸极限：15%28%（体积）临界温度：'C临界压力：MPa危急特性：与空气混合能成为爆炸性混介物.遇火星、高热仃燃烧爆炸危急。极溶于水，一旦液妖泄露，马上变成气瓶，遇水变成犯水，危急性马上变小。灭火剂：器状水（7）二甲龌性状：常压下为无色气体。理化常数：相对密度（水=1）：0.66相对密度（空气=1）：沸点：-"C（常压）闪点：-41IC爆炸极限：%27%卜体枳）临界温度：,c临界压力：MPa危急特性：与空气混合能成为爆炸性混介物,遇火星、高热仃燃烧爆炸危急.灭火剂：抗溶性泡沫、泡沫、二氧化碳、干粉11.4 消防措施本工程设计充分贯沏“平安第一，预防为主”和"生产必需平安，平安为了生产.的思想，对生产中的易燃、易爆物品设置防范，并实施有效的限制，以削减和防止火灾事故的发生。消防设施的设计贯彻“硕防为主，防消结合”，执行有关消防、防火设计标准和标准，依据工程的规模、火灾危急类别充分利用原有企业消防力气，合理地设置消防设施.依据有关标准，结合实际状况。本工程各专业拟采纳以下消防措施：工艺：对于因超温超压可能引起火灾危急的设备，设置自动报警信号及自动和手动紧急泄压措施.可燃气体输送管线及放空管末端均设置阻火器，全部压力容涔、塔和反响港上均设置平安阀，重要和压力较高的设备，与平安有关的参数测量均采纳二套独立的测量系统,并设置必要的紧急连锁切断系统。设备和管道绝热层采纳不行燃保温材料。电气电信：在有爆炸危急环境，配电设备采纳隔爆型或增安型：为防直击雷，在房顶上易受雷击的部位设置避雷带,突出屋面的金属设缶外壳均应与避雷带相连。依据工艺要求在易产生静电的金属物，如设备、管道、构架等，设置防静电接地装置，以防静电感应。自控：依据工艺生产的要求，自控系统要能保证气化炉、变换、合成气压缩系统和合成反响器的平安操作、运行，对气化炉、压缩系统和反响器的操作各有侧重。由十装置内介质多为易燃、易爆,局部为高温、高压，要求确保限制系统和现场仪表运行牢靠，采纳DCS监控操作和ESD进展平安联锁爱护.采纳1套分散型限制系统IDCS)对生产主装置实施过程检测、数据处理、过程限制、能址平衡核兑、计量管理、用电设备状态显示等，以提高全厂自动化水平、减轻劳动强度，降低生产本钱。采纳1套紧急停车系统(ESD)对装置中的气化炉、合成反响器等设备和生产过程进展平安联锁爱护。由于装置内介明多为易燃、易爆，局部为而温、高压，为确保限制系统和现场仪表运行牢靠，本装置共设置约400套的限制回路(其中温度限制回路约46套、压力限制回路约58套、流量限制回路约65套、液位限制回路约60套、手动遥控回路约36食、程控回路约125套)、约3000个监视点。约12套放空系统、约20套平安联锁爱护系统、约35套联锁回路:采纳1套分散型限制系统(I)CS)对生产主装置、锅炉和发电装置实施过程检测、数据处理、过程限制、能量平衡核算、计域管理、用电设备状态显示等，以提高全厂自动化水平、减轻劳动强度，降低生产本钱。对有关温度、压力、压差、液位、流量等参数均设置了信号报警及联锁系统。联锁接点采纳干脆型（如物位开关等）或间接型变送器作用的开关）.联锁系统为故障平安里（正常时接点闭合，联锁时接点断开）。全部联锁均设报警显示:对关键平安联锁，在工艺参数复原正常时,设手动联锁夏位按钮。本装置内介质多为易燃、易爆，局部为高温、离压，工艺主装置防爆区域为2区。根据相关标准要求，装置内仪表防爆拟采纳不低于ib级本安防爆系统，采纳隔离型平安棚.对电磁阀，选用隔爆型，直动式进口产品。总图：各装置间距离严格按标准要求布置，确保防火间距：装罚.区四周设有消防车道，以保证消防车辆畅通无阻地进展灭火作业。水消防：本工程占地约27公陋，同时间内的火灾次数按次考虑，最大处消防水量为二甲醛中间罐区，其消防冷却用水量为521.s,火灾持续时间为6小时：泡沫灭火用水量为821.s,火灾持续时间为37.5分钟。故全厂消防用水量为1341./s,设计供水压力1.6MPa.全厂生产装置和生产协助装置的消防用水采纳稳高压的消防给水系统，系统设消防水池一座，总容枳为1600m',分两格，（总容积为5000m',其中工业用水调整容积为3400m'）。消防管网平常由小流量稳压泵组维持系统压力，火灾时由管网压力自动限制消防主泵自动起动向水消防管网系统供水，消防泵及稳压泵簿组建在给水;争化站泵房内。厂区水消防管网线环状布置，管网上每1.H20米设室外地上式消火栓，在火灾危急性较大的主装置设水炮爱护，超过15m的框架平台，沿梯子设苴立管管径为DN1.OO半固定式消防绐水竖管,并在每层设置带阀门的管牙接口，消防竖管进水管上设置带闷盖的管牙接口.管网用阀门分隔，每段管网上消火栓数量不超过5个。本工程要求增设5吨中型消防泡沫车一辆。泡沫消防：在二甲触潴区设置固定式液上喷射泡沫灭火系统，并配备PQ1.泡法枪2支扑救流散液体。泡沫液采纳抗溶性疑蛋白泡沫。中间罐区设巴PC16泡沫产生.曙10个，每个泡沫产生渊采纳独立的混合液管道引至防火堤外。箫区泡沫混合液供应强度121./minm连续供应时间37.5min.沿线设置SA100/80-1.6型室外地上式泡沫消火栓。在消防泵站内设以PHZYI60/130型隔膜贮压式空气泡沫比例混合装置1套，泡沫混合流量321601.s,混合比为3乐贮罐容量为65001.。干粉消防：依据装置区不同工段、不同工艺要求和火灾危急等级，在各工段设置手提式和推车式璘酸钺盐干粉灭火器，用以扑灭初期小型火灾.Ca消防:由于机柜、限制室内设有电脑、限制柜、电气设备等珍贵物品,故设置手提式COz灭火器，用以扑灭初期小型电气火灾。消防设备：本工程属大型的煤化工企业，为r满意装置生产消防的须要,扩建原有消防站，配备了必要的水族消防车、泡沫消防车等消防设备。11.5 危急区域的消防检窝及报警方式11.5.1 可燃气体报答系统在储建区等有可能泄漏可燃气体的地方设可燃气体探测器，系统具有现场干脆显示被检测气体的浓度，在限制器集中显示、报警两种监控方式；具有报警信息记忆功能。11.5.2 火灾自动报警系统火灾自动报警：在重要及有火灾危急场所设感烟及感温探测器。在各储樨区的罐内设置电接点温度计，以及锻区四周设防爆手动报警按钮，以便在发觉火情时能刚好报到限制中心。消防联动：当火灾确认后，能自动/手动启动消防泵、泡沫泵等设备“11.6 消防设施的启动限制及通讯联系消防管网的压力开关、消防水泵、消防站均可以干脆启动，并与火灾报警系统联动，将火灾信号送到厂内消防站。厂内消防站设有直通厂外消防局的直拨，同时消防泵房、限制室等重要场所设消防。11.7 平安牢靠性评述本工程实行以防为主的方针，从总图布理.火灾危急性的划分、建筑设计上都以平安、防火为动身
