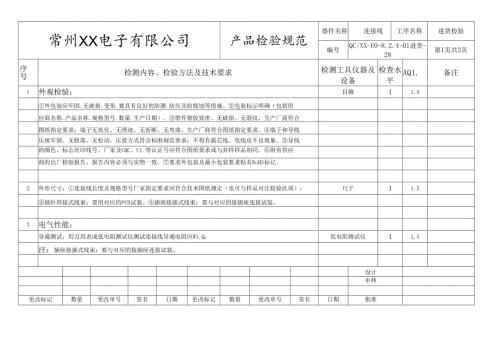

常州XX电子有限公司产品检验规范器件名称连接线工序名称进货检验编号QC/XX-E0-8.2.4-01进货-28第1页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）。塑件塑胶致密、无破损、无裂纹，生产厂商符合图纸指定要求；端子无氧化、无绣迹、无折断、无弯曲，生产厂商符合图纸指定要求。端子和导线压接牢固、无脱落、无松动，压接方式符合标准规范要求；不得有露芯线、包线皮不良现象。导线的颜色、标志丝印线号、厂家及CQC、U1.等认证号应符合图纸要求或与封样样品相同。附有供应商的出厂检验报告，报告内容必须与实物一致。要求外包装及最小包装要求贴有RoHS标记。2外形尺寸：连接线长度及规格型号厂家指定要求应符合技术图纸规定（也可与样品对比检验此项）；尺子I1.5插针焊接式线束：要用对应的PCB试装。插座接插式线束：要与对应的接插座连接试装。3电气性能：导通测试：用万用表或低电阻测试仪测试连接线导通电阻应W1.Qo低电阻测试仪I1.5注：插座接插式线束：要与对应的接插座连接试装。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称连接线工序名称进货检验编号QC/XX-E0-8.2.4-01进货-28第2页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注4安全性能：耐压测试：芯线与绝缘层、芯线与端子塑件间施加100OVAC1.min样品应无闪络、击穿无闪烁现象。耐压测试仪I0.65绝缘电阻：测量芯线与绝缘层间的绝缘电阻（测试电压为500VDC）,应100MQ.绝缘电阻测试仪I0.65针焰试验：将端子与排线本体分离,试验件为接插件、线体，火焰高度IonIm土2m11,垂直燃烧15s。针焰试验仪I0.65（线芯与绝缘层一起试验），引燃15s,余焰15s,不得引燃铺底层5可焊性：将连接线插针端子引脚浸过助焊剂后，将引脚浸入250C土5。C的无铅锡炉中，23秒,锡小锡炉/放大镜I0.65面距基体2mm,沾锡面大于90%。注：物料在入库时此项目必检（本项适用插针焊接印制板式连接线）。6耐焊性：将引脚浸过助焊剂后，将引脚浸入260土5的无铅锡炉中10土1S,样品本体距熔融焊料波峰焊I0.651.-2mm,试验恢复Ih,外观无可见损伤，电性能测试符合要求。7机械强度：装配质量一拉力：连接线塑件与压接端子导线经受施加20N拉力10土1s,应无脱落。拉力计I0.65端子钏接力：连接线端子与导线施加对应的拉力（附表端子压接强度检验规范）。拉力计I0.65压接强度一弯曲：将连接线与端子压接处按相反的方向连续弯曲三次（共六次），端子压接处连I0.65接线应无松断皮开裂、松动或脱落。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称连接线工序名称进货检验编号QC/XX-E0-8.2.4-01进货-28第3页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注8环境试验：稳态湿热：将连接线放在温度40±2°C,相对湿度90%95%的环境中放置8h,取出充分除去表面水高低温湿热试验箱I0.65滴。要求外观无可见损伤，插针无氧化。低温贮存：将连接线置于温度-30±2的恒温箱内2小时，取出充分除去表面水滴。要求塑件体及高低温湿热试验箱I0.65线体无破裂。高温贮存：将线体置于温度105±2°C的恒温箱内1小时取出。要求插针无氧化，线体无变形，熔化高低温湿热试验箱I0.65插针颜色不变黑。8有害物质：符合有害物质管理标准；并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。RoHS测试仪每批每种型号一次9检验要求及注意事项：项目为型式试验项目“（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
