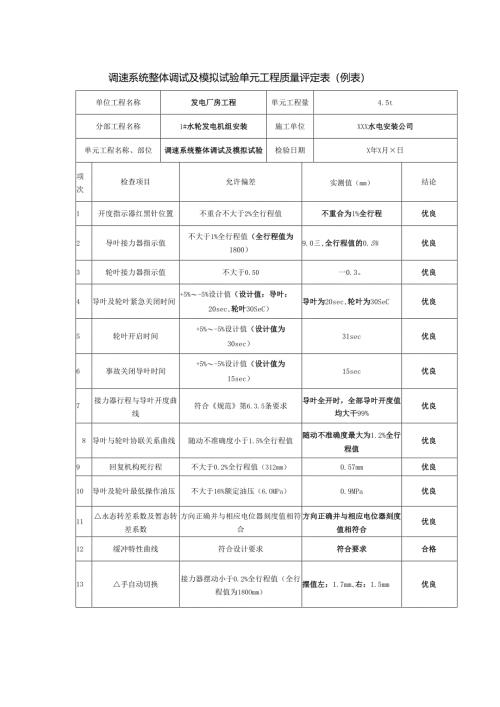

    调速系统整体调试及模拟试验单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量4.5t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位调速系统整体调试及模拟试验检验日期X年X月×日项次检查项目允许偏差实测值(mm)结论1开度指示器红黑针位置不重合不大于2%全行程值不重合为1%全行程优良2导叶接力器指示值不大于1%全行程值(全行程值为1800)9.0三,全行程值的0.5%优良3轮叶接力器指示值不大于0.50一0.3。优良4导叶及轮叶紧急关闭时间+5%-5%设计值(设计值:导叶:20sec,轮叶30SeC)导叶为20sec,轮叶为30SeC优良5轮叶开启时间+5%-5%设计值(设计值为30sec)31sec优良6事故关闭导叶时间+5%-5%设计值(设计值为15sec)15sec优良7接力器行程与导叶开度曲线符合规范第6.3.5条要求导叶全开时,全部导叶开度值均大干99%优良8导叶与轮叶协联关系曲线随动不准确度小于1.5%全行程值随动不准确度最大为1.2%全行程值优良9回复机构死行程不大于0.2%全行程值(312mm)0.57mm优良10导叶及轮叶最低操作油压不大于16%额定油压(6.OMPa)0.9MPa优良11永态转差系数及暂态转差系数方向正确并与相应电位器刻度值相符合方向正确并与相应电位器刻度值相符合优良12缓冲特性曲线符合设计要求符合要求合格13手自动切换接力器摆动小于0.2%全行程值(全行程值为180Omm)摆值左:1.7mm,右:1.5mm优良续表项次检查项目允许偏差实测值(ram)结论14测频回路关系曲线u=f(Hz)死区及线性度符合设计要求满足要求,无死区合格15电液转换器静特性曲线S=f(i)死区及放大系数符合设计要求符合要求(详见记录)合格16反馈送讯器关系曲线Irf(八)线性度符合设计要求绘制曲线的线性度与设计相符优良17调速系统静特性曲线转速死区小于0.05%转速死区为004%优良18模拟手动、自动开停机及紧急停机动作应正常动作正常优良检验结果共检验18项,合格18项,其中优良15项,优良率83.3%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目83.3%达到优良,其中主要检查项目100%达到优良优良测量人×××X年X月×日施工单位×××X年X月X日建监设理单位×××X年X月×日注适用范围:工作容量大于等于17652J(1800kgfm),主配阀直径大于80mm者。填表说明填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求。1.单元工程划分:以一台调速系统整体调试及测验为一个单元工程。本单元是主要单元工程。2.单元工程量:填写本单元工程调速系统工程量(t)。3.各项目的检验方法如下。项次检查项目检验方法1开度指示器红黑针位置全行程动作检查2导叶接力器指示值全行程动作检查3轮叶接力器指示值全行程动作检查4导叶及轮叶紧急关闭时间动作试验检查5轮叶开启时间动作试验检查6事故关闭导叶时间动作试验检查7接力器行程与导叶开度曲线录制关系曲线检查8导叶与轮叶协联关系曲线录制协联曲线检查9回复机构死行程全行程动作检查10导叶及轮叶最低操作油压无水情况下动作试验检查11永态转差系统及暂态转差系统动作试验检查12缓冲特性曲线录制特性曲线检查13手自动切换动作试验检查14测频回路关系曲线"f(Hz)检查静特性曲线15电液转换器静特性曲线s=f(i)检查关系曲线16反馈送讯器关系曲线"f(八)检查关系曲线17调速系统静态特性曲线检查静特性曲线18模拟手动、自动开停机及紧急停机动作试验检查4.GB856488水轮机发电机组安装技术规范。第6.3.5条:从开、关两个方向测绘导叶接力器行程与导叶开度的关系曲线。每点应测48个导叶开度,取其平均值;在导叶全开时,应测量全部导叶的开度值,其偏差一般不超过设计值的±2%。5 .设计值按设计图填写,并将设计值用“()”标明。实测值填写实际测量值。6 .合格项目数,指达到合格及以上质量标准的项目个数。7 .单元工程质量标准。合格:主要检查项目全部符合要求,一般检查项目实测点有90%及其以上符合要求,其余虽有微小出入,但不影响使用。优良:检查项目全部符合合格标准,并有50%及其以上检查项目达到优良标准(其中主要检查项目必须达到优良标准)。
