蝴蝶阀安装单元工程质量评定表.docx

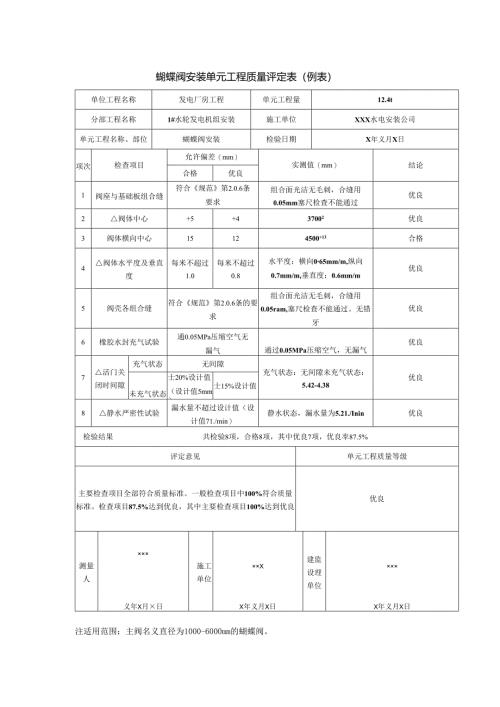

蝴蝶阀安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量12.4t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位蝴蝶阀安装检验日期X年义月X日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1阀座与基础板组合缝符合规范第2.0.6条要求组合面光洁无毛刺，合缝用0.05mm塞尺检查不能通过优良2阀体中心+5+437002优良3阀体横向中心15124500+13合格4阀体水平度及垂直度每米不超过1.0每米不超过0.8水平度：横向065mm/m,纵向0.7mm/m,垂直度：0.6mm/m优良5阀壳各组合缝符合规范第2.0.6条的要求组合面光洁无毛刺，合缝用0.05ram,塞尺检查不能通过。无错牙优良6橡胶水封充气试验通0.05MPa压缩空气无漏气通过0.05MPa压缩空气，无漏气优良7活门关闭时间隙充气状态无间隙充气状态：无间隙未充气状态：5.42-4.38优良未充气状态士20%设计值（设计值5mm）士15%设计值8静水严密性试验漏水量不超过设计值（设计值71./min）静水状态，漏水量为5.21./Inin优良检验结果共检验8项，合格8项，其中优良7项，优良率87.5%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目87.5%达到优良，其中主要检查项目100%达到优良优良测量人×××义年X月×日施工单位××XX年义月X日建监设理单位×××X年义月X日注适用范围：主阀名义直径为1000-6000mm的蝴蝶阀。填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台蝴蝶阀安装为一个单元工程。本单元是主要单元工程。2.单元工程量：填写蝴蝶阀安装量(t)。3.各项目的检验方法如下。项次检查项目检验方法说明1阀座与基础板组合缝用塞尺检查2阀体中心挂钢琴线用钢板尺检查沿水流方向的中心线，应根据蜗壳及钢管的实际中心确定3阀体横向中心用钢卷尺检查4阀体水平度及垂直度用方型水平仪检查5阀壳各组合缝用塞尺检查6镜胶水封充气试验充气在水中检查7括门关闭时间隙充气状态用塞尺检查未充气状态8静水严密性试验测量漏水量4.GB8564-88水轮发电机组安装技术规范。第2.0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05mm塞尺检查，不能通过;允许有局部间隙，用0.1Omm塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.10mm。5 .设计值按设计图填写，并将设计值用“(”'标明。实际测填写实际测量值。6 .合格项目数，指达到合格及以上质量标准的项目个数。7 .单元工程质量标准。合格：主要检查项目全部符合质量要求，一般检查项目实测点有90%及其以上符合要求。其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准(其中主要检查项目必须达到优良标准)。
