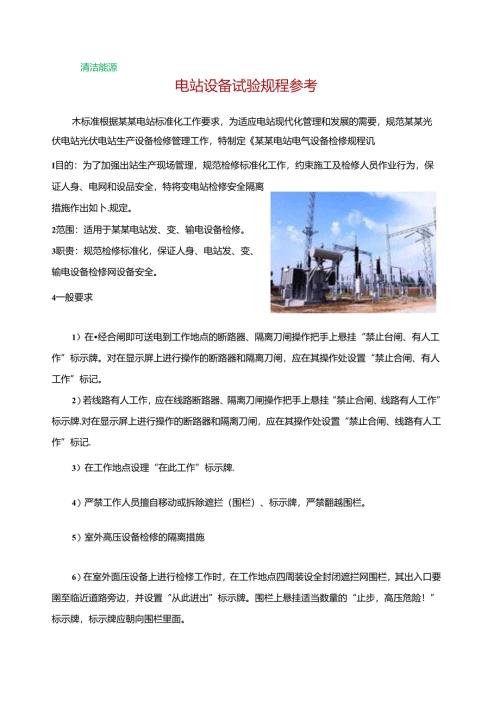

清洁能源电站设备试验规程参考木标准根据某某电站标准化工作要求，为适应电站现代化管理和发展的需要，规范某某光伏电站光伏电站生产设备检修管理工作，特制定某某电站电气设备检修规程讥I目的：为了加强出站生产现场管理，规范检修标准化工作，约束施工及检修人员作业行为，保证人身、电网和设品安全，特将变电站检修安全隔离措施作出如卜.规定。2范围：适用于某某电站发、变、输电设备检修。3职贵：规范检修标准化，保证人身、电站发、变、输电设备检修网设备安全。4一般要求1）在经合闸即可送电到工作地点的断路器、隔离刀闸操作把手上悬挂“禁止台闸、有人工作”标示牌。对在显示屏上进行操作的断路器和隔离刀闸，应在其操作处设置“禁止合闸、有人工作”标记。2）若线路有人工作，应在线路断路器、隔离刀闸操作把手上悬挂“禁止合闸、线路有人工作”标示牌.对在显示屏上进行操作的断路器和隔离刀闸，应在其操作处设置“禁止合闸、线路有人工作”标记.3）在工作地点设理“在此工作”标示牌.4）严禁工作人员擅自移动或拆除遮拦（围栏）、标示牌，严禁翻越围栏。5）室外高压设备检修的隔离措施6）在室外面压设备上进行检修工作时，在工作地点四周装设全封闭遮拦网围栏，其出入口要圉至临近道路旁边，并设置“从此进出”标示牌。围栏上悬挂适当数量的“止步，高压危险！”标示牌，标示牌应朝向围栏里面。7）若室外设备装置的大部分设备停电，只有个别地点保留有带电设备而其他设备不可能触及带电导体时，应在带电设备四周装设全封闭遮拦网用栏，用栏上悬挂适当数量的“止步,高压危险!”标示牌,标示牌应朝向围栏外面。8）对室外高压设备进行顶忒时，在工作地点装设遮拦网围栏，遮拦与试物设备高压部分应有足够安全距离，向外悬挂“止步，高压危险！”标示牌，并派人看守。被忒设备不在同地点时，另端还应派人看守。9）室外扩建、改建施工时，采取非金属板（木板或其他板材）对施工区域进行封闭隔离，其出入口要困至临近道路旁边，并设置“从此进出”标示牌。进入配电装置设备区至施工地点出入口处的道路两旁应设置遮拦网围栏，困栏上悬挂适当数量的“止步，高压危险！”标示牌,标示牌应朝向围栏外面。10）当施工地点上方有高压配电装置运行时，应设置安全限高标志。11）在室外构架上工作，应在工作地点临近带电部分的横梁上悬挂“止步，高压危险！”标示牌.在上下铁架或梯子上，悬挂“从此上下”标示牌,在临近其它可能误登的带电构架上，悬挂“禁止攀登，高压危险！”标示牌.12）在二次系统上工作的安全隔离措施“13）在全部停运的继电保护、安全自动装置和仪表、自动化监控系统等屏（柜）上工作时，在检修屏（柜）两旁及对面运行醉（柜）上设理临时遮拦或以明显标志隔开。14）在部分停运的维电保护、安全自动装置和仪表、自动化监控系统等屏（柜）上工作时，在检修间隔上下与运行设备以明显标志隔开。15）在继电保护、安全自动装出和仪表、自动化监控系统等屏（柜）上或附近进行打眼等振动较大的工作时，采取防止运行设备中设备误动作的措施，必要时申请暂停保护。16）在维电保护、安全自动装置和仪表、自动化监控系统等屏间的通道上搬运、安放试验设备或其它屏柜时，注遨与运行设备保持一定距离，防止误碰运行设备。试验规程目录1 .范围12 .11 .1预防性试验12 .2在线监测12.3带电测量12.4绝缘电附12.5吸收比12.6极化指数12.7本规程所用的符号12 .8家族缺陷23 .总则34 .同步发电机54.1 同步发电机的试验项目、周期和要求54.2 各类试验项目94.3有关定子绕组干燥问题的规定95 .变压器115.1 电力变压器的试脸项目、周期和要求115.2 油浸式电力变压器（1.6MVA以上）145.3 油浸式电力变压（1.6MVA及以下）155.4 干式变压器155.5 接地变压器155.6 判断故障时可供选用的试验项目156 .互感器186.1电流互感器186.2电压互感器207 .开关设备217.1 真空断路器217.2 隔离开关227.3 3高压开关柜238 .镉镣蓄电池直流屏259 .套管2610 .支柱绝缘子和悬式绝缘子2811 .电力电缆线路2911.1 一般规定2911.2椽塑绝缘电力电缆线路3011.3铜屏蔽层电阻和导体电阻比的试验方法3112 .变压器油3213 .避雷器3413.1 阀式避雷器的试验项目、周期和要求3413.2 金屈氧化物避雷器的试验项目、周期和要求3513.3 母线3614 .二次回路3815 .接地装置4015.1 接地装置的试验项目、周期和要求4015.2 接地装置的检查项目、周期和要求421范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏,保证安全运行O本标准适用11OkV及以下的交流电力设备.2定义、符号交流电部分位于柜体的右侧.交流输电装置配有母线。交流电路断路胧的把手安装在交流电部分的通道门之上，该把手是与电网的链接手动隔离部件“与其串联的是受控制部分支配的自动分合闸交流断路器，不仅是正常并网和高网功能的执行器件，而且还可以在保护功能启动动作时；切断与故障部分连接的保护器件。在交流部分中个重要的部分是交流滤波单元，主要功能是滤去逆变器产生的高次谐波，减轻对电网的谐波污染和对升压变压器及逆变单元的损害。它的主要电路是电容和电感组成的高频港波电路。2.1 预防性试验为r发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。2.2 在线监制在不影响设备运行的条件下,对设备状况连续或定时进行的监测,通常是自动进行的。2.3 带电测*对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。2.4 绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。常用兆欧表直接测得绝缘电阻值。本规程中，若无说明，均指加压Imin时的测得值。2.5 吸收比在同一次试验中，Imin时的绝缘电阻值与I5s时的绝缘电阻值之比.2.6 极化指数在同次试验中,IOmin时的绝缘电阻值与Imin时的绝缘电阻值之比。2.7 本规程所用的符号Un：设备额定电压（对发电机转子是指额定励磁电压）。Um:设缶最高电压。UdU:电缆额定电压（其中Uo为电缆导体与金属套或金属屏蔽之间的设计电压，U为导体与导体之间的设计电压）.UmA：避宙器直流ImA下的参考电压。tg:介质损耗因数。2.8 家族缺陷经确认由设计、和/或材料、和域工艺共性因数导致的设备缺陷为家族缺陷.如出现这类缺陷，具有同一设计、和/或材料、和/或工艺的其他设备，不论当前是否可检出同类缺陷，在这种缺陷的患被消除之前,都称为仃家族缺陷。3总则3.1 设备巡检：在设备运行期间,按规定的巡检内容和巡检周期对各类设备进行巡检，巡检内容还应包括设备技术文件特别提示的其他巡检要求.，巡检情况应有书面或电子文档记录。在雷雨季节前，大风、降雨（雪、冰直）、沙尘暴之后，应对相关设备加强巡检：新投运的设备、对核心部件或主体进行解体性检修后重新投运的设备，宜加强巡检：日最高气温35C以上或大负荷期间，宜加强红外测温.3.2 试验结果应与该设备历次试验结果相比较，与同类设备试的结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。3.3 遇到特殊情况需要改变试脸项目、周期或耍求时，对主要设备需经上一级主管部门审铿批准后执行：对其它设备可由本单位总工程如审铿批准后执行。3.4 I1.OkV以卜的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。IIOkV及以上的电力设备,在必要时应进行耐压试验。（ 1） 50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为Imin:其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。（2）非标准电压等级的电力设备的交流耐压试验值,可根据本规程规定的相邻电JK等级按插入法计算。（3）充油电力设备在注油后应有足筋的静置时间才可进行耐压试验。静置时间如无制造厂规定，则应依据设备的额定电压满足以下要求：5（）OkV>72h,22（）kV及330kV>48h,I1.OkV及以下>24h.3.5 进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此限），但同试验电质的设备可以连在起进行试验。已仃单独试验记录的若干不同试脸电压的电力设符，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。3.6 当电力设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压:（I）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压。（2）采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压。（3）为满足高海拔地区的要求而采用较高电用等级的设备时.应在安装地点按实际使用的额定工作电压确定其试的电压。3.7 在进行与温度和湿度有关的各种忒验（如测量直流电阻、绝缘电阻、tgB、泄漏电流等）时，应同时测量被试品的温度和周围空气的温度和湿度.进行绝缘试验时，被试品温度不应低于+5*C,户外试验应在良好的天气进行，且空气相对湿度一般不高于80%。3.8 在进行直流高压试验时，应采用负极性接线。3.9 如产品的国家标准或行业标准有变动，执行本规程时应作相应调整.3.10 如经实用考核证明利用带电测量和在线监测技术能达到停电试验的效果，经批准可以不做停电试验或适当延长周期。4同步发电机4.1同步发电机的试验项目、周期和要求容量为4（）OOkW及以上的同步发电机的试验项目、周期和要求见表I,40（X）kW以下者可参照执行。表I：容量为400OkW及以上的同步发电机的试验项目、周期和要求序号项目周期要求说明I定子绕组的绝缘电阻、吸也比或极化指数1>1年或小修时2）大修解、后D绝缘电阻值自行规定。若在相近试验条件（温度、湿度）3绝缘电阻值降低到历年正常值的”3以下时，应查明原因2）各相或各分支绝缘电阻曲的差值不应大于最小值的100%3）吸收比或极化指数：沥密浸胶及烘卷云母绝缘吸收比不应小于1.3或极化指数不应小干1.5：环氧粉云母绝缘吸收比不应小于1.6或极化指数不应小于2.0；1）额定电压为I（XK）V以上者，采用250OV兆欧衣，累理一般不低于100OoMa2定子烧组的口海电阻D大修时2）出口短路后水轮发电机各相或各分支的宜流电阻也，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次（出厂或交接时）测埴值比较，相差不得大于最小值的1%.超出要求者应查明原因1>在冷在下测下,绕组衣面温度与周困空气温度之差不应大于i31C3定子绕组泄漏电流和直流耐压试验1>1年或小修时2）大修前、后3）更换绕山后1）试验电压如下：1）应在停机后清除污秽前热状态下进行.处于需用状态时,可在冷态F进行.2）试疆电压按每级0.5“分阶段开图，每阶段停留Imin3）不符合2）、3）要求之一者,应属可能找出便因并消除，但并非不能运行4）泄漏电流防电压不成比例显著增长时,应注意分析5）试骁时，微安衣应接在高压恻,并对出战套管表面加以屏蔽.水内次发电机汇水管有绝缘者，应采
