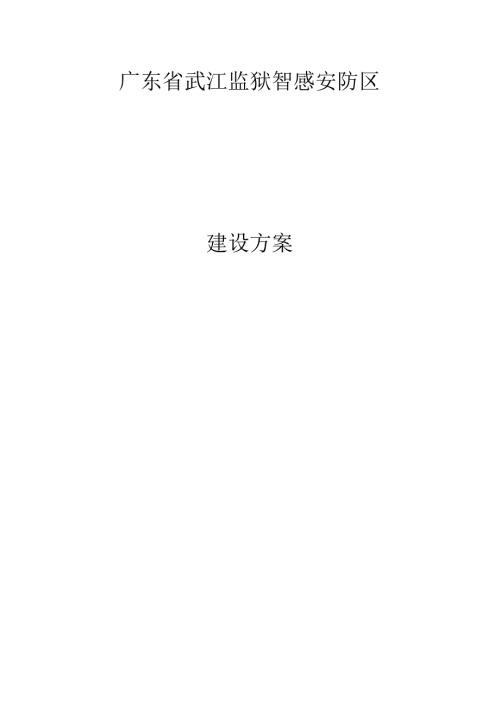

广东省武江监狱智感安防区建设项目.docx

广东省武江监狱智感安防区建设方案一、项目概述1.1.项目名称项目名称：广东省武江监狱智感安防区建设项目项目性质：新建1.2项目建设单位项目建设单位：广东省武江监狱二、现状及需求分析2.1 项目现状及必要性分析为充分应用物联感知、人工智能、云计算、大数据等新技术新手段，将监狱安全保卫工作融入社会治安防控体系，形成监地”共建、共治、共享”安保新模式。根据广东省公安厅广东省智感安防区建设规范、司法部“数字法治、智慧司法”信息化体系建设指导意见智耕监狱总体信息化标准智慧监狱安防集成平台建设要求智慧监狱技术标准、广东省人民政府广东省安全技术防范管理实施办法等标准规范，结合试点建设“监狱智感安防区”情况，制定本方案。本方案依照''赋能基层、减负增效”的思路，对监狱治安要素全面采集，配合公安后台智感管理系统，搭建集智慧安防区规范化管理、数据深度挖掘分析和智能预警研判为一体的智慧安防区信息系统，实现监狱态势动态可知、监狱要素可查可控，打造''基础工作信息化、预警研判智能化、服务管理便捷化”的智慈监狱警务实战应用体系。2.2 建设目标通过智感安防区的智能前端设备，对安防区内人、车信息进行无感采集，经大数据应用进行事件预告警，由监狱、属地公安和武警部队指挥体系联合调度实现快速联动处置。2.3 项目需求（一）智能采集。利用监狱信息化建设项目，补充智感安防区内智能无感采集前端设备，消除监控盲区。实现全面、实时、无感知采集进出安防区的人、车信息。（二）精准预警。屈地公安机关利用智感安防区管理系统的布控和行为分析功能，对前端设备采集的基础数据开展关联比对，有效发现安防区内的违法犯罪行为和安全隐患：一是识别进入安防区的通缉人员、涉恐人员、治安重点人、违法车辆等布控目标；二是分析预判监狱范围内发生的罪犯脱逃、外来袭击、哄闹监门、闹访闹诉、刑事案件等事件：三是发现安防区发生的纠纷、交通事故、灾情等。（三）联合调度。监狱、属地公安和武警部队共同建立联防联治联动机制，通过三警指挥体系的综合调度，快速、有效处置警情。实现对安防区警情的快速反应和有效联合处置。监控/采集点位主要设计在监狱周界、主门车辆、行人出入口、综合服务大厅、开阔地等重要路口或区域，对出入车辆、人员进行分析、识别、管理。本项目须通过监狱设置的警务室或指定地点及网络专线接入韶关市公安局视频平台(专网、公安网)，实现视频浏览及Im放、人脸识别、车辆识别、电子地图、轨迹生成、可疑人员或车辆预警报警等功能。本项目前端采用高清全彩摄像机(1080p及以上)，后端采用存储设备，存储时间为90天(每天24小时录像)，存储格式为1080Po所有视频图像在监控中心汇聚后接入公安专网，通过授权实现客户端浏览、回放等功能。2.4 设计依据本方案根据广东省公安厅广东省智感安防区建设规范、司法部“数字法治、智,慈司法”信息化体系建设指导意见智慧监狱总体信息化标准智慧监狱安防集成平台建设要求智慧监狱技术标准、广东省人民政府广东省安全技术防范管理实施办法等标准规范进行设计。公共安全视频监控联网系统信息传输、交换、控制技术要求(GB/T28181-2016)公共安全视频监控联网信息安全技术要求(GB35114-2017)住宅小区安全防范系统通用技术要求(GB/T21741-2008)安全防范系统雷电浪涌防护技术要求(GA/T670-2006)安全防范工程技术标准(GB50348-2018)公安视频图像信息应用系统(GATMOO-2017)视频安防监控系统工程设计规范(GB50395-2007)信息安全技术网络安全等级保护基本要求(GB/T22239-2019)信息系统安全等级保护实施指南(GB/T22240-2008)信息系统等级保护安全设计技术要求(GB/T24856-2009)操作系统安全技术要求(GB/T20272-2006)道路车辆智能监测记录系统通用技术条件(GA/T497-2016)道路交通安全违法行为图像取证技术规范(GA/T832-2014)机动车号牌图像FI动识别技术规范(GA/T833-2016)中华人民共和国机动车号牌(GA36-2014)广东省智感安防区建设规范“数字法治、智慧司法”信息化体系建设指导意见智慈监狱总体信息化标准智慈监狱安防集成平台建设要求智慧监狱技术标准三、总体设计3.1 建设内容建设名称建设具体内容数量备注公安警务室综合服务大厅左侧1间人脸抓拍系统人脸抓拍机7路车辆抓拍系统车牌抓拍机、补光灯2套视频监控系统周界抢机、高点球机22路网络传输系统交换机、网线等1套存储系统存储主机、硬盘1套本地管理系统管理平台、安防管理终端、流媒体管理终端、安防监视器1套智感安防IPVPN到市公安局智感安防平台专线1条3.2 网络拓扑图3.3设备点位图设备点位图3.4人脸抓拍系统人脸监控是以人脸识别技术为核心，通过人脸抓拍设备，对人脸特征进行识别和应用的系统。本次项目设计的人脸抓拍相机，支持对运动人脸进行检测、跟踪、抓拍、评分、筛选，输出最优的人脸抓图。人脸监控支持实时抓拍，并通过平台上传市局进行结构化分析和比对，进行布控报警。本次项目建设7路人脸抓拍机，安装于小门出入口、办证大厅及便民亭等位置.1.1 5车辆抓拍系统方案通过车牌识别技术，实现出入口车辆管控等功能，使出入口车辆通行有记录，并上传市公安局平台。同时在市公安局平台上实现对车辆的黑名单布控卡口点轨迹查询。本次项目建设2路车辆抓拍机，安装于大门口位置.3.6 视频监控系统视频监控系统通过对前端编码设备、后端存储设备、中心传输显示设备、解码设备的集中管理和业务配置，实现对视频图像数据、业务应用数据、系统信息数据的共享需求等综合集中管理。通过本地管理系统实现视频安防设备接入管理、实时监控、录像存储、检索回放、解码上堵控制等功能。本次方案建设19路枪机，3路球机，实现监狱外围、制高点、边界道路监控全覆盖。3.7 网络传输系统本系统立足于满足高清视频接入、转发、存储、解码等，各产品之间的信息交互需求，本次方案采用两级网络传输架构，联网系统网络带宽设计满足前端设备接入监控中心、监控中心互联、用户终端接入监控中心的带宽要求，并留有余量。联网系统IP网络的传输质量（如传输时延、包丢失率、包误差率、虚假包率等）须符合如下要求:1）网络时延上限值为400ms；2）时延抖动上限值为50ms：3）丢包率上限值为1X10-3；4）包误差率上限值为1.×10-43. 7.1前端接入组网方案及数据安全性1、通过通过隧道机制建立IPVPY通道，配置的光猫支持私网链路,前端数据存储功能：在IPVPN传输方式下，视频码流保存在“智感”前端，可向同步后台传输：2、智能摄像机配置固定的私网IP地址；3、智能摄像机向平台通过私网进行注册连接，前端采用IPVPN专线接入，每路视频传输带宽不低于4Mbps,保证视频和图片传输流畅不卡顿。4、所有新建的设备需使用IP专网传输，单路视频上传链路带宽不低于4Mbps,具备固定IP的网络环境。IPVPN组网架构IP-VPN业务的网络互联可以有以下两种结构：1）接入一链路接入链路这种结构的IPVPN适合于企业分支机构之间、政府机关之间或ISP之间构建的VPNo2)主机与VPN互联NAS(1.AC)骨干网IP隧道网关(1.NS)一呼叫T连接这种结构适合于普通拨号用户或企业员工通过PSTN或ISDN线路拨号接入YPN的情况。对VPN的功能要求IPYPN能够具有以下功能:1) 透明的传输分组VPN业务量与IP骨干网上的业务量无关，为VPN分配的网络资源与为公共IP网分配的资源相独立。2) 数据的安全性用户不信任ISP的情况，使用基于CPE的VPN,通过防火墙来保证数据的安全性，SP只负贡分组的传输。用户信任ISP的情况，由ISP提供具有安全管理的VPN,这种情况称为基于网络的VPNe当整个VPN都处于一个ISP控制之下时，不必使用如IPSeC（RFC2401）协议等具有较强安全保证能力的协议。3）业务质量保证IPVBN解决方案能帽具有定的QoS机制，为VPN以及VBN中具有不同服质量要求的业务提供不同的服务。IPVPN解决方案能够实现端到端透明性，亦即业务流所携带的QoS信息在VBN两端是一样的。4）隧道机制IPVPN通过一定的隧道机制来实现。隧道机制的目的是要保证VPN中分组的封装方式以及使用的地址与传输网络的封装方式及使用的地址无关。隧道本身能够提供一定的安全性，而使用一些其他的协议（如IPSCC）可以进一步保证安全性。隧道机制可以映射到IP网络的流量管理机制之中。3.8 存储系统网络高清视频监控系统的存储设计采用CVR视频监控专用存储设备，通过集中式的存储方式部署在中心机房，用于存储管理所有前端监控摄像头的实时监控视频。采用集中式存储方案，物理介质集中布防，更方便管理，数据更可能、更安全，更容易实现数据的大规模共享和应用。CVR采用了先进的视频流宜存技术,可以提高系统性能和可匏性,同时降低使用成本，并具备高性能、高可靠、高密度、大容量、易扩展的特点。此外，CVR设备集编码设备管理、录像管理、存储和转发功能为一体的视频专用存储设备，支持编码器数据流直接写入存储，平台和客户端可以宜接从存储中点播、下载，节省大量存储服务器。储空间计算公式：单路实时视频的存储容量(GB)=【视频码流大小(Mb)X60秒X60分X24小时X存储天数/8】/1024视频存储裸容量计算：系统规模：约30路高清视频采集前端，要求全天候24小时录像,保存90天，以单路视频图像码流Mbps计算，视频图像存储实际容量计算如下：每小时每路容量=3600秒X4VbPS÷8=1800MB0每路图像一天24小时。一天容量=24hX1800MB/小时÷1024=42.19GB。每路图像按照90天进行数据存储。90天容量=42.1868/天乂90=3796.88GB=3.70TB30路视频存储90天数据容量=3.7OTB*3O=111TB图片存储裸容量计算：全画幅图片以及对应的人脸抠图总计按照750KB计算，满足项目5路人脸抓拍摄像机以及2路车辆卡口摄像机，每路每天过人抓拍取预计值500次，车辆抓拍取预计值500次，存储90天。图片裸存储容量=(路数X图片大小X每天每路存储图片张数X存储天数)÷1024÷1024÷1024=7路X750KBX500张X90天÷1024÷1024÷1024&0.22TB存储总裸容量为：I1.rrB+0.22TB=U1.22TB本次系统前端视频和图片按照90天存储时长，加上磁盘格式化容量损失和RAID5容量损失，存储利用率按照78%计算，计算共需约142.6T存储容量，预留50%存储空间，设计1台36盘位磁盘阵列满配6T硬盘。3.9 本地管理系统由于现行监狱网络不可对外，因此需要建设独立网络，将数据上传貂关市公安局智感安防区平台，同时为了方便本地管理，在本地建设综合安防管理平台。本次方案设计管理平台包括：1）系统基础信息管理：
