立式反击式水轮机机坑里衬及接力器基础安装单元工程质量评定表.docx

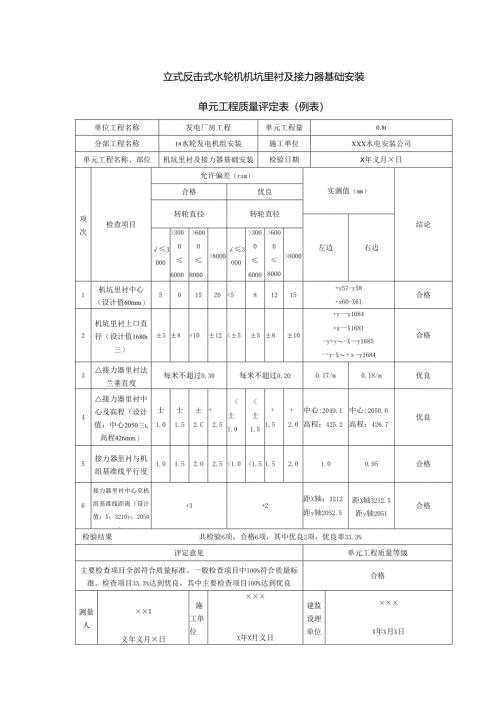

立式反击式水轮机机坑里衬及接力器基础安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量0.8t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位机坑里衬及接力器基础安装检验日期X年义月×日项次检查项目允许偏差（ram）实测值（mm）结论合格优良转轮直径转轮直径左边右边3000>30006000>60008000>80003000>30006000>60008000>80001机坑里衬中心（设计值60mm）501520<581215+y57-y58+x60-X61合格2机坑里衬上口直径（设计值1680三）±5±8+10±12<±5±5±8±10+y一y1684+x一X1681-y+y-Xy1685一y-X+-y1684合格3接力器里衬法兰垂直度每米不超过0.30每米不超过0.200.17/m0.18/m优良4接力器里衬中心及高程（设计值：中心2050三,高程426mm）士1.0士1.5±2.C+2.5<土1.0<士1.5+1.5+2.0中心:2049.1高程：425.2中心:2050.6高程：426.7优良5接力器里衬与机组基准线平行度1.01.52.02.5<1.0<1.51.52.01.00.95合格6接力器里衬中心至机组基准线距离（设计值：X：3210y：2050）+3+2距X轴：3212距y轴2052.5距X轴3212.5距y轴2051合格检验结果共检验6项，合格6项，其中优良2项，优良率33.3%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目33.3%达到优良，其中主要检查项目100%达到优良合格测量人××X义年义月×日施工单位×××X年X月义日建监设理单位×××X年X月X日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组的机坑里衬及接力器基础安装为一个单元工程。2.单元工程量：填写本单元里衬及接力器基础安装量（t）。3.各项目的检验方法如下。项次检查项目检验方法说明1机坑里衬中心用钢板尺检查测量里衬法兰与座环上部法兰镇口间距离2机坑里衬上口直径用钢卷尺检查等分8点测3接力器里衬法兰垂直度用方型水平仪检查4接力器里衬中心及高程挂钢琴线用钢板尺检查根据座环上法兰面测量5接力器里衬与机组基准线平行度挂钢琴线用钢板尺检查6接力器里衬中心至机组基准线距离用钢卷尺检查与设计值的偏差4 .允许偏差：按转轮直径划分，填表时，在相应栏内用标明。5 .设计值按设计图填写，并将设计值用“（）”标明。实测值填写实际测量值。6 .合格项目数，指达到合格及其以上质量标准的项目数。7 .单元工程质量标准。合格：主要检查项目全部符合规定，一般检查项目的实测点有90%及其以上符合规定，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上的检查项目达到优良标准（其中主要检查项目必须达到优良标准）。
