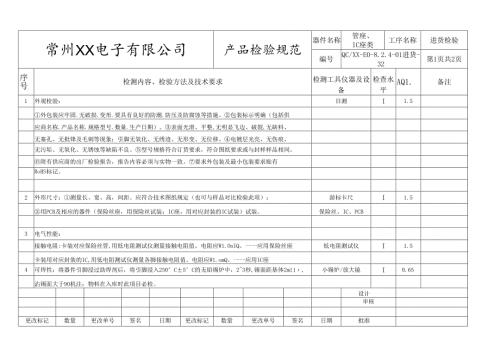

常州XX电子有限公司产品检验规范器件名称管座、IC座类工序名称进货检验编号QC/XX-E0-8.2.4-01进货-32第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）。表面光滑、平整,无明显飞边、破裂,无缺料、无塞孔、无批锋及毛刺等现象；引脚无氧化、无绣迹、无形变、无位移。电镀层光亮、无伤痕、无污垢、无氧化、无锈蚀等缺陷不良。型号规格符合订货要求，符合图纸要求或与封样样品相同。附有供应商的出厂检验报告，报告内容必须与实物一致。要求外包装及最小包装要求贴有RoHS标记。2外形尺寸：测量长、宽、高，间距。应符合技术图纸规定（也可与样品对比检验此项）；游标卡尺I1.5用PCB及相应的器件（保险丝座，用保险丝试装；IC座，用对应封装的IC试装）试装。保险丝、IC、PCB3电气性能：接触电阻:卡装对应保险丝管,用低电阻测试仪测量接触电阻值。电阻应W1.OnIQ。一一应用保险丝座低电阻测试仪I1.5卡装用对应封装的IC,用低电阻测试仪测量各脚接触电阻值。电阻应W1.omQ。一一应用IC座4可焊性：将器件引脚浸过助焊剂后，将引脚浸入250°C±5°C的无铅锡炉中，23秒,锡面距基体2m11,小锡炉/放大镜I0.65沾锡面大于90机注：物料在入库时此项目必检。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称管座、IC座类工序名称进货检验编号QC/XX-E0-8.2.4-01进货-32第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注5试装匹配性：进行试装，应手感良好，不能太紧。一一应用保险丝座保险丝I0.656机械强度：引脚强度一弯曲：将卡簧片或引脚折弯90°后复原一次，执行两次，应无裂痕或断裂。尖嘴钳I0.65装入保险丝后，外壳与底座应成套配合紧揍，无脱落，外壳开裂。7环境试验：盐雾实验：将器件敞放于温度35,5%的NaeI溶液连续喷雾，溶液PH值在6.57.2之间，试验供应商质量保证72小时。取出观察电镀表面无黄锈生成，腐蚀面积W5%。（需供应商提供相关形式试验报告，每半盐雾实验箱年一次）高温贮存：将器件置于在85温度环境下，放置24h后，取出在常态放置2h。表面光滑、平整，高低温湿热试验箱I0.65外观无明显飞边、破裂,无缺料、无塞孔、无批锋及毛刺等现象.8有害物质：符合有害物质管理标准；并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。RoHS测试仪每批每种型号一次9检验要求及注意事项：项目为型式试验项目“（新品试样或小批试用做，老产品每匚隼年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
