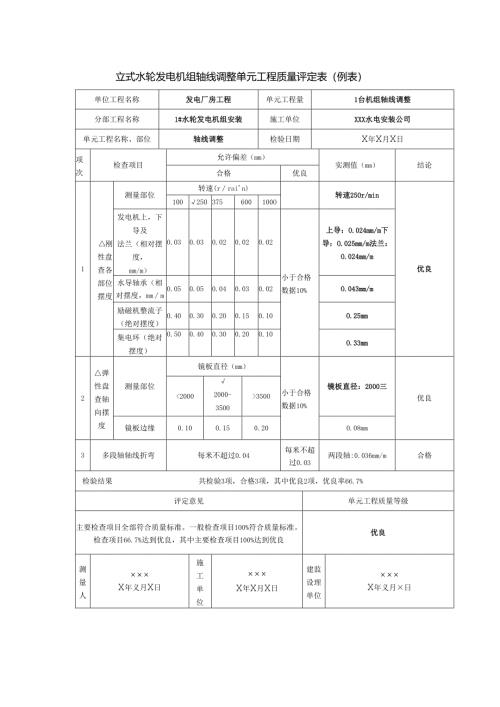

立式水轮发电机组轴线调整单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量1台机组轴线调整分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位轴线调整检验日期X年X月X日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1刚性盘查各部位摆度测量部位转速(rrai'n)转速25Or/min优良100250375600100O发电机上，下导及法兰（相对摆度，mm/m）0.030.030.020.020.02小于合格数据10%上导：O.024mm/m下导：O.025mm/m法兰：O.024mm/m水导轴承（相对摆度，mmm）0.050.050.040.030.02O.043mm/m励磁机整流子（绝对摆度）0.400.300.200.150.10O.25mm集电环（绝对摆度）0.500.400.300.200.10O.33mm2弹性盘查轴向摆度测量部位镜板直径（mm）小于合格数据10%镜板直径：2000三优良<20002000-3500>3500镜板边缘0.100.150.200.08mm3多段轴轴线折弯每米不超过0.04每米不超过0.03两段轴:0.036mm/m合格检验结果共检验3项，合格3项，其中优良2项，优良率66.7%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目100%符合质量标准。检查项目66.7%达到优良，其中主要检查项目100%达到优良优良测量人×××X年义月X日施工单位×××X年X月X日建监设理单位×××X年义月×日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1 .单元工程划分：以一台机组调整为一个单元工程。本单元是主要单元工程。2 .各项目均用百分表检查。3 .项次1允许偏差按转速划分,项次2允许偏差按板镜直径分。填表时在相应栏用“7”标明O4 .实测值填写实际测量值。5 .合格项目数，指达到合格及以上质量标准的项目个数。6 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目实测点有90%及其以上符合要求，其余虽有微小出入，但不影响使用。优良；检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准（其中主要检查项目必须达到优良标准）。
