立式反击式水轮机附件安装单元工程质量评定表.docx

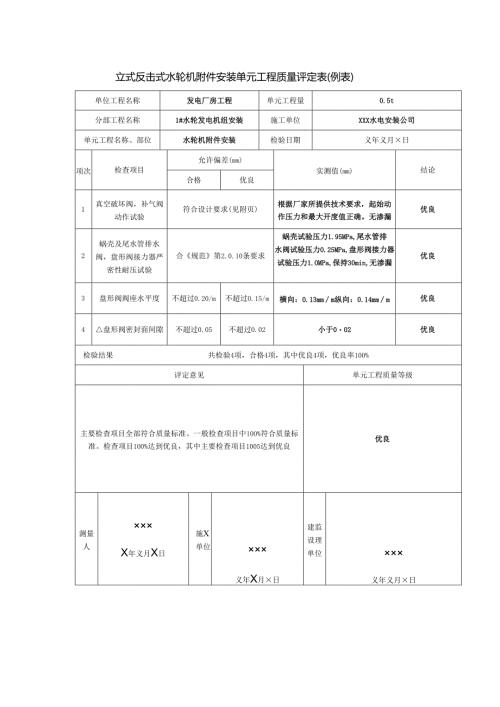

立式反击式水轮机附件安装单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量0.5t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位水轮机附件安装检验日期义年义月×日项次检查项目允许偏差(mm)实测值(mm)结论合格优良1真空破坏阀，补气阀动作试验符合设计要求(见附页)根据厂家所提供技术要求，起始动作压力和最大开度值正确。无渗漏优良2蜗壳及尾水管排水阀，盘形阀接力器严密性耐压试验合规范第2.0.10条要求蜗壳试验压力1.95MPa,尾水管排水阀试验压力0.25MPa,盘形阀接力器试验压力1.OMPa,保持30min,无渗漏优良3盘形阀阀座水平度不超过0.20/m不超过0.15/m横向：0.13mmm纵向：0.14mmm优良4盘形阀密封面间隙不超过0.05不超过0.02小于002优良检验结果共检验4项，合格4项，其中优良4项，优良率100%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目100%达到优良，其中主要检查项目1005达到优良优良测量人×××X年义月X日施X单位×××义年X月×日建监设理单位×××义年义月×日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台水轮机附件安装为一个单元工程。2.单元工程量：填写本单元工程水轮机附件安装量(t)。3.各项目的检验方法如下。项次检查项目检验方法说明1真空破坏阀，补气阀动作试验动作试验检查应作动作试验和渗漏试验2蜗壳及尾水管排水阀，盘形阀接力器严密性耐压试验水压或油压试验检查3盘形阀阀座水平度用方型水平仪检查4盘形阀密封面间隙用塞尺检查阀组动作应灵活4.GB856488水轮发电机组安装技术规范。第2.0.10条：现场制造的承压设备及连接件进行强度耐压试验时，试验压力为1.5倍额定工作压力，但最低压力不得小于04MPa(4kgf/Cm2),保持IOmin,无渗漏及裂纹等异常现象。设备及其连接件进行严密性耐压试验时,试验压力为1.25倍额定工作压力,保持30min,无渗漏现象。单个冷却器应按设计要求的试验压力进行耐压试验，设计无规定时，试验压力一般为工作压力的两倍，但不低于0.4MPa(4kgf/Cn1.2),保持60min,无渗漏现象。5 .项次1质量标准为“符合设计要求”，本例将设计具体要求填写在附页上，故该栏内注明(见附页)，限于篇幅附页均未刊印。6 .实测值填写实际测量值。7 .合格项目数，指达到合格及以上质量标准的项目数。8 .单元工程质量标准。合格：主要检查项目全部符合规定，一般检查项目有90%及其以上符合规定，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准(其中主要检查项目必须达到优良标准)。
