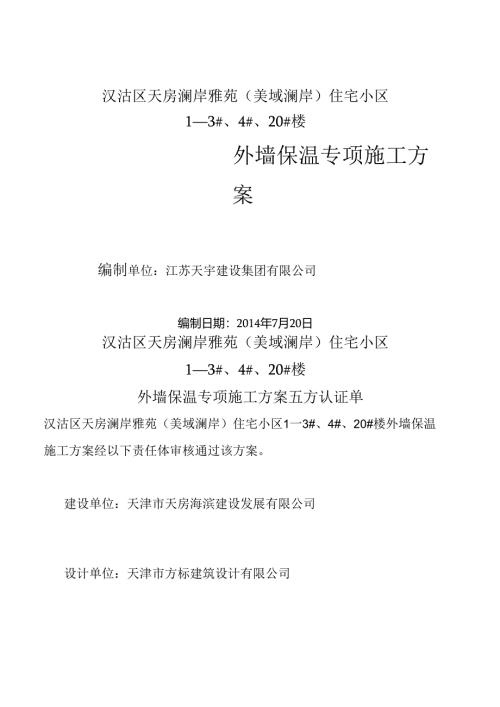

汉沽区天房澜岸雅苑（美域澜岸）住宅小区13#、4#、20#楼外墙保温专项施工方案编制单位：江苏天宇建设集团有限公司编制日期：2014年7月20日汉沽区天房澜岸雅苑（美域澜岸）住宅小区13#、4#、20#楼外墙保温专项施工方案五方认证单汉沽区天房澜岸雅苑（美域澜岸）住宅小区1一3#、4#、20#楼外墙保温施工方案经以下责任体审核通过该方案。建设单位：天津市天房海滨建设发展有限公司设计单位：天津市方标建筑设计有限公司总包单位：江苏天宇建设集团有限公司监理单位：天津建工建筑工程监理有限公司施工单位：天津市远盛装饰装修有限公司汉沽区天房澜岸雅苑（美域澜岸）住宅小区1-3、4#20#楼外墙保温施工方案审批表工程名称汉沽区天房澜岸雅苑（美域澜岸）住宅小区13、4#、20#楼项目结构形式剪力墙结构建筑总面积59953m,层数26层，28层建设单位天津市天房海滨建设发展有限公司施工单位江苏天宇建设集团有限公司编制部门技术部编制人曹永强编制时间2014年7月20口报审时间2014年7月25口工程各方审批意见建设单位：项目负责人：年月日（章）设计单位：项目负责人：年月日（章）总包单位：项目经理：年月日（章）监理单位：总监理工程师：年月日（章）外保温分包单位：项目负贡人：年月日（章）目录第一章工程概况31. 1工程基本信息31.2工程概况3第二章编制依据62. 1执行标准62.2 设计图纸82.3 抗风压计算书8第三章围护结构节能做法和性能要求83. 1外墙保温系统性能要求和各组成材料性能要求83.2 外门窗性能指标183.3 屋面保温材料性能要求18第四章施工组织设计214. 1基本要求194.2 施工准备244.3 劳动力计划、主要施工机具计划、施工进度计划274.4 施工管理组织机构、人员配备及职责294.5 质量保证体系29第五章专项施工方案365. 1样板施工365.2 工艺流程385.3 操作步骤及施工要点415.4 节能构造节点详图5675第六章质量验收6. 1一般规定-756. 2主控项目766.2 一般项目766.3 资料验收77第七章成品、半成品保护措施78第八章季节性施工措施80第九章安全保证体系及措施82第十章消防及防火安全措施85第十一章吊篮安全措施87第十二章文明施工及环境保护措施99第十三章防触电、防火、防高空坠落应急方案103附件（抗风压计算书、材料检验报告、节能专篇、建筑平面及立面图缩印件）第一章工程概况1.1 工程基本信息工程名称：汉沽区天房澜岸雅苑（美域澜岸）住宅小区1一3#、4#、20#楼工程地点：本工程为汉沽区天房澜岸雅苑（美域澜岸）住宅小区。本工程位于天津市汉沽区、东至规划二经路、南至一经路，西邻规划路，北侧邻商业用地与规划五纬相里路。本工程为五座单体住宅建筑组成,1#-3楼28层、4#、20#楼26层。建设单位：天津市天房海滨建设发展有限公司设计单位：天津市方标建筑设计有限公司监理单位：天津建工建筑工程监理有限公司监督单位：汉沽区建设工程质量监督站。施工单位：江苏天宇建设集团有限公司分包单位：天津市远盛装饰装修有限公司保温材料供应单位：天津天盈新型建材有限公司模塑聚茶乙烯泡沫塑料、胶粘剂、抹面胶浆、耐碱玻纤网格布、锚栓、建筑保温砂浆外墙保温材料。（天津天盈新型建材有限公司）岩棉用胶粘剂、岩棉用抹面胶浆、界面剂、热镀锌钢丝网、建筑外墙外保温用岩棉带（天津天盈新型建材有限公司）施工图审完成时间：2012年07月31日1.2 工程概况工程为汉沽区天房澜岸雅苑（美域澜岸住宅小区、项目工程为钢筋混凝土剪力墙结构，1-3#楼地上28层,外墙总高度84.95米,4-20#楼地下1层,地上26层，外墙总高度78.95米，配套公建地卜1层，建筑总面积为：59953m首层外墙饰面层为弹性外檐涂料。女儿墙抹30厚建筑保温砂浆。抗震防裂度为8度，耐火等级为一级，设计合理使用年限为50年。(1)各工程项目建筑面枳与层数如卜丁项目名称地卜.层层数地上层檐口高度建筑面积(m1.)保温面积(m,)1.tt-3#012343x3栋I1461×2栋13577x3栋12607x2栋84.954#、20#178.95合计5595361548(1)外墙保温施工计划开工日期：2013年8月15日,计划竣工日期：2013年9月20日。(2)设计概况如下：结构设计：高层住宅采用钢筋混凝土剪力墙结构，配套公建及地下汽车库采用钢筋混凝土剪力框架墙结构。抗震设防烈度：8度。防火类别与耐火等级：高层住宅为一类高层建筑，耐火等级均为一级。(3)外保温材料的选用：1)地下室采用抗渗钢筋混凝土结构墙体，地下室外墙贴50厚模那聚苯板“2)地上各层采用200厚钢筋混凝土墙体，局部采用100-200厚蒸压加气混凝土砌块墙体，住宅首层外墙粘贴80mm厚A级岩棉带。首层砂浆保护层总厚度不小于20nm住宅二层以上外墙贴80mm厚B1.级模塑聚苯板。砂浆保护层厚度不小于5nuno外墙平均传热系数0.48/w(m3.k)o3)防火隔离带的设置：在隔层楼板处设置防火隔离带，防火隔离带为：80厚高度30Omm的岩棉带(A级)与墙面全面积粘贴,水平交圈设置。4)住宅坡屋面采用65厚喷涂硬泡聚氨酯泡沫保温防水层。屋顶传热系数0.43w(m2.k)o(4)外檐门窗:.外窗均为断桥铝合金中空玻璃门窗（6+12+6）。B.外窗气密性不能低于建筑外窗气密、水密、抗风压性能分级及其检测方法GB/T7106-2008中规定的6级。（1.5>q1.>1.0,4.5>q2>3.0）C.分户门为保温门。分户门气密性不能低于建筑外窗气密、水密、抗风压性能分级及其检测方法GB/T7106-2008中规定的4级。楼梯间出入口门不低于3级。D.外犍门窗传热系数：2.86w（m1.k）0阳台外檐门窗传热系数2.86w（11）*.k）外门窗的抗结露因子不低于现行国家标准建筑外门窗保温性能分级及检测方法GB/T8484规定的7级。<5）分隔采暖与非采暖空间的隔墙与楼板：A,采暖与非采暖之间的隔墙：采用30mm厚玻化微珠无机保温砂浆C传热系数0.070w（m,.k）o采暖与非采暖空间的楼板作法：地卜.室顶板采用40厚矿物棉喷涂绝热层，传热系数0.044w（m,.k）0（6）保温阳台栏板作法（以封闭阳台作为保温维护结构）：a首层：阳台栏板外侧采用80厚TR.80岩棉带（A级）。b二层以上：阳台栏板外侧采用80厚模塑聚苯板加设防火隔离带。<7）外门、外窗框与墙体之间的缝隙采用发泡聚氨酣高效保温材料填实，其洞口周边缝隙内外两侧采用硅用系列建筑密封胶。门窗上口应做（10*10）滴水线。（8）雨篷、空调板、窗口边、外墙挑出窗台、线脚、外墙挑出构件及附墙构件等热桥部位：采用30mm厚玻化微珠无机保温砂浆（9）对伸出外墙的雨水卡管、预埋件、支架和其它设备安装到位后，穿增孔洞缝隙必须采用中性耐候防水密封胶填实，以防渗漏破坏防水层。选用保温材料和墙体材料热工性能参数和燃烧性能满足卜.表要求:选用保温材料导热系数密度燃烧等级模蝌聚苯板0.03918-22B1.级建筑保温砂浆0.070240-300A级矿物棉喷涂绝热层0.044200A级岩棉带TR.800.048>100-140A级第二章编制依据本方案编制依据，根据设计建筑图纸及施工图节能专篇，结合相关的设计变更文件进行编制。施工中将执行国家、行业、天津地方有关法律、法规及施工技术规范、行业标准。2.1、执行标准：1、国家相关标准：建筑外墙外保温防火隔离带技术规程JGJ289-2012住宅建筑规范(GB50368-2005)住宅设计规范GB50096-2011坡屋面工程技术规范GB50693-2011：建筑节能工程施工质量验收规范GB50411-2007：民用建筑热工设计规范GB50176-93外墙保温工程技术规程JGJ144-2004：墙体材料应用统一技术规范GB50574-2010建筑机械使用安全技术规程JGJ33-2012；施工现场临时用电安全技术规程JGJ46-2010；建设工程施工现场消防安全技术规范GB507202011建筑装饰工程质量验收规范GB50210-2001：建筑施工高处作业安全技术规范（JGJ80-91）：全国民用建筑工程设计技术措施节能专篇；耐碱玻璃纤维网格布JC/T841-2007建筑工程施工质量验收统一标准GB50300-2013；模塑聚茶板薄抹灰外墙外保温系统材料GB29906-2013。建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T7106-2008：建筑外门窗保温性能分级及检测方法GB/T8484-2008建筑外窗采光性能分级及检测方法GB/T119762002建筑外墙外保温用岩棉制品GB/T25975-2010：建筑施工安全检查标准JGJ59-20U：外墙保温用锚栓JG/T366-2012；建筑外墙防水工程技术规程JGJ/T235-2011建筑材料及制品燃烧性能分级GB862420062、天津市相关标准天津市岩棉外墙外保温系统应用技术规程DB/T29-217-2013天津市居住建筑节能设计标准DB29-1-2013；天津市民用建筑节能工程质量验收规程DB29-126-2010；天津市民用建筑围护结构节能监测技术规程DB/T29-88-2014；天津市建筑节能门窗技术标准DB29-164-2014；围护结构外墙外保温构造（挤塑聚茶乙烯泡沫塑料板）津07SJ1.1.0：05系列建筑标准设计图集外墙外保温05J3-1；建筑工程施工质量验收资料管理规程DB/T29-209-2011；天津市建设工程施工现场安全管理规程DB29-113-2011；镀锌电焊网QB/T3897-1999：3、相关文件市建设交通委、市公安局关于进一步提高我市民用建筑外墙外保温工程防火技术要求通知津建科2013291号关于模塑聚茶板薄抹灰外墙外保温系统性能指标体系（暂行）的通知、津建科2012872号关于加强外墙保温工程安全防火管理的紧急通知建质安20101039号:民用建筑外保温系统及外墙装饰防火暂行规定公通字200946号。关于进一步加强建筑外墙保温工程质量和防火安全管理的通知建质安总201141号4、住房和城乡建设部发布的关于贯彻落实国务院关于加强和改进消防工作的意见的通知建科201216号、合同文件，建筑设计施工图纸及节能专篇相关要求、设计变更及洽商记录、本工程施工组织设计2.2 设计图纸工程为汉沽区天房澜岸雅苑（美域澜岸）住宅小区图纸2.3 抗风压计算书2.3. 1抗风压计算书（见附图）2. 3.2检测报告（见附图）第三章围护结构节能做法和性能要求
