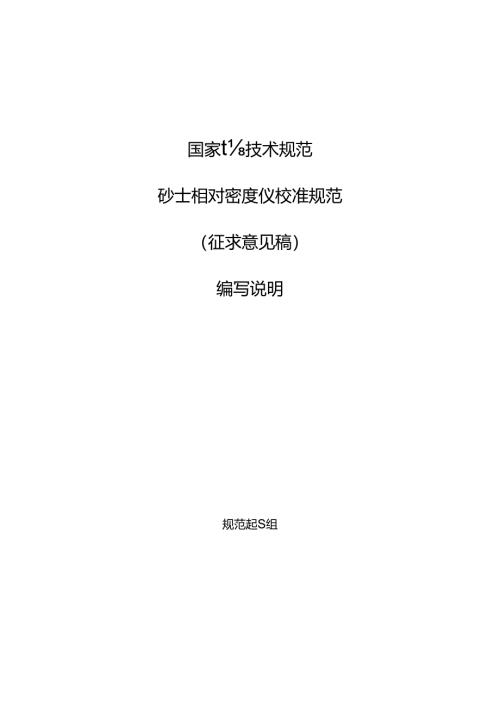

国家t技术规范砂士相对密度仪校准规范（征求意见稿）编写说明规范起S组2024年09月一、任务来源1二、编制背景1三、编制过程1四、编写依据和编写原则2五、主要技术内容4六、其他应予以说明的事项9一'任务来源根据市监计量:发【2023156号“市场监督总局办公厅关于印发2023年国家计珏技术规范项FI制定、修订及宣贯计划的通知”，由江西省交通工程质量监督站试验检测中心牵头起草计划项目编号为MTC31-2023-01的国家计量技术规范6砂土相对密度仪校准规范，主要起草单位为江西省交通工程历量监督站试验检测中心、江西省综合交通运输发展研究中心、交通运输部天津水运工程科学研究所。参加起草单位包括江西省检验检测认证总院计量科学研究院和江西省交通建设工程质量监杼管理同。本规范由全国水运专用计增器具计量技术委员会归口管理。二、编制背景砂土相对密度仪是用F砂的相对密度试验的专用仪器.为/解土在自然状态或经压实后的松章情况和土粒结构的稳定性，故需要砂土相对密度仪对无凝聚性士进行最大扎隙比（最小干密度）和最小孔隙比（最大干密度）进行试验测员，从而计算出砂的相时密度。该试验对于上质建筑物地塘的稳定性，特别是在抗赛稳定性方面，具有重要的意义。因此，制定砂土相对密度仪校准规范，进行砂土相对密度仪的量值溯源是十分有必要的。通过调研砂上相对密度仪生产厂家和使用单位，了解国内砂士相对密度仪生产状况和使用情况，利用现有设备忒验，制定控制眇土相对密度仪计量性能的校准项目、技术要求和校准方法，编制砂士相对密度仪校准规范。三、编制过程（一）工作进程2023年4月，江西省交通工程质量监督站试验检测中心接受任务后确定了规范起草小组成员，初步拟定了工作计划，完成了人员、设备和参考资料的准备工作。2023年5月至8月，规范起草小组调研砂土相对密度仪生产厂家和使用旅位，了解国内砂土相对密度仪生产状和使用情况，提出合理科学控制砂土相对密度仪计量性能的校准项目、技术要求和校准方法，同时考虑选取现有的标准器满足校准要求。2023年9月至12月利用标准器做实验，得到大量实验数据印证技术要求和校准方法的合理性，编写了规范草案稿，并向有关专家对起草组拟定的研制思路、流程以及校准设品等内容进行了芥询。2024年I月至2024年4月，规范起草小组与南京宁曦土壤仪器有限公司等砂土相对密度仪生产厂家，选定多个不同规格型号多个批次设备进行试验验证。通过对试监情况进行归纳总结，结合国内相关技术资料，经过整理修改，编写了规范的征求意见稿初稿。2024年5月至2024年6月,规范起草小组根据工作计划安排进行了征求意见稿咨询会，根据专家组反馈意见，对征求意见稿初稿进一步修改完善，最终形成了征求意见稿。(二)人员分工起草单位起草人项目分工江西省交通工程历ht监督站试验检测中心朱军规范编写与统筹，主要负责第I至5章技术把关.江西省综合交通运输发展研究中心陈兆资料搜集、校准方法研究,主要负而第6至8章技术把关。江西省交通工程历量监督站试5桧测中心源显峰计麻性能指标的试聆验证，主要负货PH录A至C的技术内容审杳。交通运输都天汴水运工程科学研究所陈允约试验验证、前期调研，主要负击第1至4章的编写。江西省检聆检测认证总院计量科学研究院周志刚资料搜集、协助编写，主要负击笫5章的编写。江西省交通建设工程侦最监悌管理局刘R协助进行试验验证，主要负贡第6至8章的编写。江西省交通工程侦量监督站试骗检测中心王瑟资料搜集、协助编写,主要负责附录A至C的编写四、编写依据和编写原则(一)编制依据本规范引用下列文献：JJGI96-2(X)6常用玻璃属器检定规程JJFI1.-201.1.通用计域术语及定义JJF1059.1-2012测量不施定度评定与表示JJF1071-2010国家计量校准规范编写规则GB.T1.54O6-27岩土工程仪器基本参数及通用技术条件GB/T50123-2019土工试验方法标准JTG3430-2020公路土工试验规程JJG（M）1021-1994砂土相对密度仪检定规程使用本规范时，应注意使用上述引用文献的现行有效版本。（二）编制原则依据JTG3430-2020公路土工试验规程&GB/T15406-2（X）7岩十.工程仪器基本参数及通用技术条件,对砂上相对密度仪开展校准试的，反豆进行IR复性的实验，积累原始数据，分析砂土相对密度仪的计量特性，参考JJG（地旗）1021-1994£砂土相对密度仪检定规程，对几家调研的厂家产品进行分析，合理地制定砂土相对常度仪的计量性能（包括量筒容枳、长颈漏斗经管内径、击锤质量、金属容器尺寸、锤座底边直径、击锤落高的最大允许误差）、校准条件、校准两口和方法、校准结果的处理等，从而编写出适用于砂上相对密度仪的校准规范。在编制过程中起草组掌握以下几个原则：I.校准项目和技术指标1.jJTG343（"202（"公路十.工试验规程3及GB.T15432007£岩上工程仪器基本参数及通用技术条件中要求一致，参考JJG（地）1021-1994£砂土相对密度仪检定规程制定了尺寸的最大允许误差：2 .尽量使用现有设备；3 .要体现目前技术的先进性：4 .在实施时的可操作性和可行性。（三）国内外标准技术文件的兼容情况1 .依据£国家计量校准规范编写规则3（JJF1071-2010）的要求对砂土相对密度仪校准规范进行了编制,在内容、格式上与其保持一致,规程内容包括范围、概述、引用文件、计量特性、校准条件、校准项Pi和校准方法、校准结果表达、纪校时间间隔。2 .依据测量不确定度评定与表示（JJFIO59.I-2O12）对相对密度仪的容积、长度、质量测量不幽定度进行评定。（四）与有关现行法律法规和强制性国家标准的关系本规范不违反现行法律法规和强制性国家标准。五、主要技术内容按照JJFIO71.2O1OG国家计量校准规范编写规则的要求起草本校准规范.在内容格式上与其保持一致，校准规范的具体内容有范围、概述、引用文件、计量特性、校准条件、校准项目和校准方法、校准结果表达、纪校时间间隔。计量性能要求当JTG343（1.2020£公路十工试验规程3及GB,T15406-2007£岩土工程仪器基本参数及通用技术条件中要求一致，参考JJG（地质）1021/9946砂土相对密度仪检定规程制定了尺寸的最大允许误差。校准方法参考了JJG（地质）1021-1994砂士相对密度仪检定规程及JJGI96-2006，：常用玻璃量器检定规程讥（一）范围本规范适用丁砂土相对密度仪（漏斗式最小干密度仪和锤击式最大干密度仪）的校准。（二）概述概述部分分：段表述砂土相时密度仪的分类概念、最小相对密度仪构造原理、最大干密度仪构造原理。眇土相对密度仪（以下简称相对密度仪）是采用最小干密度仪和最大干密度仪分别测量砂砾上试样最小干密度和最大干密度，从而计竟得出相对密度的仪器。漏斗式最小干密度仪一般包括推形塞、长颈漏斗、拂平器和量筒（量筒有50Om1.和I（XM）H1.1.两种规格），漏斗式最小干密度仪结构示意图见图I.其工作原理是：用小管径的长颈漏斗来控制砂样，使其均匀缓慢的落入坡筒内，以达到很疏松的堆积。然后测读砂样体积，计算出最小干密度。锤击式最大干密度仪一般由击锤、振动叉、金属容器（金属容器有25Om1.和Io（M）m1.两种规格）等组成。手动式最大干密度仪结构示意图见图2,电动式最大干密度仪结构示意图见图3。其工作原理是使用振动锤击法,将砂样分三次装入金属容器，开启机器进行振动锤击，直至砂样体积不变为止，称歪，计算出最大干密度。1图I漏斗式城小干密度仪结构示意图I隹形觐2长颈漏k3拂丫微AMtt,图2手动式最大干密度仪结构示意图1一振动文I2由辕：3傕座将：4金属容器.图3电动式最大干密度仪结内示意图1导柱，2击雨3金电弃黝4规务5隹条，6佛格卷，7»i动叉.（=）计量特性I.漏斗式最小干密度仪技术要求见表屋表I漏斗式最小干密度仪计量特性要求校准项目单位技术要求旗筒容积m1.500.0±2.01000.0±4.0长颈漏斗径管内径mm12.0±0.1依据GB/T50123土工试验方法标准、JTG3430-2020公路上工试验规程中对相对密度仪量筒容枳的要求，参考JJG196-2006常用玻璃量器及JJG（地质）1021-1994相对密度仪检定规程制定了量筒容积的技术要求：依据GBn'50123上工试验方法标准、JTG3430-2020公路土工试验规程中对相对密度仪长颈漏斗径管内径的要求，结合对大量不同型号、厂家设备的调研结果，制定了长颈湖斗径管卜口内径的技术要求。2.锤击式最大干密度仪技术要求见表2。表2锤击式最大干密度仪计量特性要求校准项目单位技术要求金展容湍尺寸内径min50.0±0.1100.0±0.2深度mm127.0±0.2傩座底边点径mm50.0±0.1mm1.(X).0±0.2击g125O.O±2.5击锤落高mm150.0±2.0依据GB/T5OI23土工试验方法标准、JTG34302020公路十工试验规程中对相对密度金属容耦尺寸、锤座底边直径、击锤质量、击钵落高的要求，参考JJG（地痂）1021/994相对密度仪检定规程，结合对大量不同型号、厂家设得的谢研结果，制定了相应参数的技术要求。（四）校准条件1 .环境条件校准环境条件应满足以下要求：a）环境温度：2O*C±5*C:b）相对湿度：不大丁85%：c）其他影响量：周围环境无膨响其计量性能的振动和腐蚀性介质。校准环境条件主要考虑电子天平、温度计、游标卡尺、钢直尺等标准计量罂具正常工作所需环境.同时结合参考的技术规程，将温度规定为20C±5C,相对湿度：不大于85%。2 .测量标准及其它设备2.1 电子天平测量范围覆盖（0-2000）g；分度值不小于002g,级，2.2 游标卡尺测量范围枚盖（0-150）mm：最大允许误差±0.03mm.2.3 钢直尺测量范围覆盖(0-300)mm；最大允许误差±0.1OmnU2.4 温度计测量范围覆盖(050)X?：分度值0.1*C:域大允许误差±0.4匕。根据设备量值溯源的需要，在校准设备的选取上，在测量范围上应能费盖被校准对象的测量位囹，在准确度上，须满足其最大允许误差小于被校准设备最大允许误差的1/3。2.1 本规范选用电子天平为测身范围微盖(0-2(XX)g：分度值不小T0.()2g的C级电子天平，根据JJG1036-2022£电子天平检定规程，其在测量范围(4002000)g时，其最大允许误差为±0.3g在量筒容积技术耍求中，两种规格疥简容积分别为(500.00±2.00)m1.和(100O.00±4.00)m1.,经过密度公式计算,质量允许误差分别近似为±2g和±4g：在击锤质量技术要求中为(1250()0±250)g;选取的电子天平最大允许误差都满足被校参数最大允许误差的1.32.2 本规范选用的温度计作为试验过程中试验用水温度的测量设备，根据试验环境要求以及保证温度对试验用水密度的变化而引入的不确定度足够小，故选取测量范围覆盖(050)tC;分度值04cC;最大允许误差±04C的温度计，该计量性能的温度计经过试骐计算，引入的标准不审定度为0.025m1.。2.3 本规范选用的
