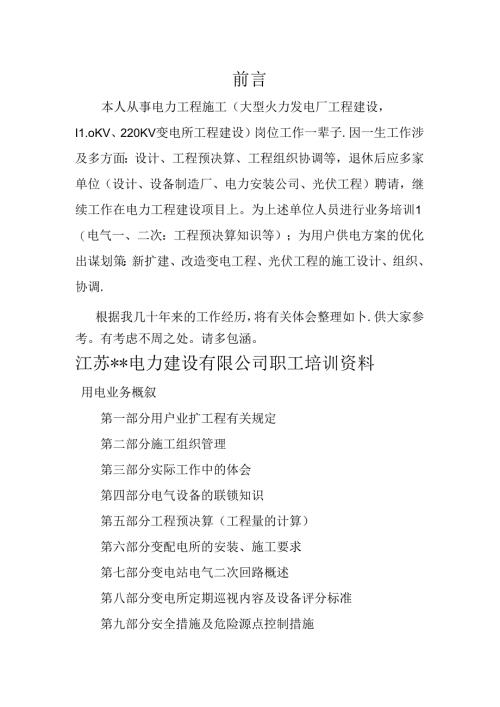

前言本人从事电力工程施工（大型火力发电厂工程建设，I1.oKV、220KV变电所工程建设）岗位工作一辈子.因一生工作涉及多方面：设计、工程预决算、工程组织协调等，退休后应多家单位（设计、设备制造厂、电力安装公司、光伏工程）聘请，继续工作在电力工程建设项目上。为上述单位人员进行业务培训1（电气一、二次：工程预决算知识等）；为用户供电方案的优化出谋划策：新扩建、改造变电工程、光伏工程的施工设计、组织、协调.根据我几十年来的工作经历，将有关体会整理如卜.供大家参考。有考虑不周之处。请多包涵。江苏*电力建设有限公司职工培训资料用电业务概叙第一部分用户业扩工程有关规定第二部分施工组织管理第三部分实际工作中的体会第四部分电气设备的联锁知识第五部分工程预决算（工程量的计算）第六部分变配电所的安装、施工要求第七部分变电站电气二次回路概述第八部分变电所定期巡视内容及设备评分标准第九部分安全措施及危险源点控制措施M*x>rd文档依得下我值得捆自培训资料之一电力系统是由发电、输电、变电、配电和用电组成的整体。输电网是电力网的主要网架，所连接的是高压甚至超高压的发电厂和变电所，输电网没有直接连接用户，配电网是直接将电能送到用户的网络。电能产品的特点电能是一种特殊的商品，其生产、传输、销售和使用几乎在同一瞬间完成。电能作为电力企业的生产产品，其主要特点有：1.电能是一种优质的能源，用途极其广泛。广泛应用在国民经济各行各业，电能已成为基本的生产、生活资料°2 .电能是一种方便的能源，可以远距离传输，也可以传化成动能、热能、光能、机械能等其他能源方式，以满足不同的用电需要。3 .电能是一种洁净的能源，在使用中不会产生污染，有绿色能源之称.4 .电能是一种高效的能源，仅以热效率而言，电能比燃煤高20%,比燃油高5 .电能不能大量储存。由于电能的生产、传输、销售和使用几乎是在同一瞬间完成，因此，发电、输电和用电也必须同时进行。三个环节密不可分，必须始终保持平衡，所以电能不能大量储存.电能生产和销售的主要特点1.“买卖”方式的固定性。用户的用电类别、供电方式、执行的电价、缴费方式等，在装表接电、签订供用电合同后供用电双方的“买卖”就以特定的方式予以固定。用户如需变更供用电合同中的任一条款都需向供电部门提出申请。2o供电市场的垄断性。中华人民共和国电力法对供电营业区的划分有明确的法律条文，并提出了供电营业专营的法律规定，即在供电部门的法定经营区域内，只存在一个“卖方”，用户不可能从另一个“卖方”购得电能。因此在供电市场上，电能的销售是呈区域性的垄断。3。电能价格的多样性。由于同一时间、不同电能用户对电能生产、销售成本有不同的影响，在制订电价时，不同的用电类别分摊的电能成本比例不同，最终构成的电价也就不同。为了体现公平负担成本的定价原则，我国还制订了各种电价制度，对不同用电类别的用户除执行目录电价表上的目录电价，还要执行各种电价制度，因此，电能产品是单一的，但价格是多样的.4.电能隶属和所有权转换的含糊性和明确性。由于电能的产、供、销、用在同一瞬间完成，因此无法明确确定商品电能在某一时间内的产权隶属，不存在有形商品那样明显的所有权转换手续.在某一瞬间，电能产品既可以说是发电厂的，又可以说是供电公司的，还可以说是用户的。用电业务概叙-WAi»«rd文档fi称下有一.用户（工矿企业、机关事业单位、商业等）山于生产、经营需要用电，都要新建变电所或在已有变电所的基础上进行增加容量改造变电所。这就叫变电所新建或增容。新建或增容必须涉及电气设备的订购、安装施工、验收、交接试验、装表送电，富通电建主要承接的就是这些工程业务。变电所的电气设备主要有变压器、高乐开关柜、低压开关柜：主要材料有槽钢、角钢、接地扁铁、接地极、高低压母线桥架、电力电缆、电力电缆头、控制电缆等。二用户变电所新建或增容手续：1.提供相关资料到当地供电部门营业柜台办理用电申请。2 .与供电部门协商供电方案.3 .确认供电方案。4 .以供电方案为设计、施工依据，委托有设计、施工资质的设计、施工单位进行设计、施工。5 .施工图设计好后，送到供电部门有关部门进行审核.6 .施工单位按照审核后的设计图纸进行安装施工、安装试验。7 .用户与施工单位向供电部门提交竣工资料（竣工图、安装报告、试验报告），变压器资料等，申请报竣工。8 .配合供电部门进行工程验收9 .与供电部门结算业务费用，签订供用电合同等（用户）10 .配合供电部门进行工程安装验收、交接试验、装表送电.11 .在用户收到供电方案委托设计的同时，用户需到供电部门营业柜台缴纳接入工程费用（即外线施工费用）.12 .关心、跟踪接入工程的设计、施工进度。作为施工总承包单位与用户洽谈时一。帮助供电部门宣传用电政策：节约用电、环保用电、合理用电；宣传供电部门的：“三不指定”政策：不得指定设计、不得指定设备厂家、不得指定施工队伍。二.宣传我们的施工能力、组织协调能力。我们可以帮助用户办理、协调从申请到装表送电的一切手续（交钥匙工程）即一条龙服务。第一部分用户业扩工程有关规定一、术语、定义1 .业扩工程“业扩”是指供电方办理用电业务扩充管理工作的简称，业扩工程包括在申请接电工作中涉及到接入工程、用户受电工程.2 .供电方式指供电企业向申请用电的用户提供的电源特性、类型及管理关系的统称。3 .变电所指供电公司供电电网中某一电压等级的交流电源，经电力变压器变压后对用电设备供电的电气装置及其配套建筑物。（如220kV、IIOkV、35kV、IOkV、0.4Kv）4 .与电网直接联系的客户端受电变压器，简称主变压器。5 .负荷管理终端装置利用现代微型计算机和通信技术等，对电力需求侧的用电负荷进行有效管理的装置，称为负荷管理装置.装设在需求侧的称为负荷管理终端装置.，俗称负控装置。6 .谐波源向公用电网注入谐波电流或在公用电网中MiA*nrd文科值得产生谐波电压的电气设备。7 .数字式保护装置继电保护装置是反映电力系统故障或不正常运行状态，动作于跳开断路器或发出报警信号的自动装置。数字式保护装置就是利用现代计算机技术实现计算、执行等环节，并采用先进算法的新型保护装置。8 .数字式综合自动化系统数字式综合自动化装置就是利用现代计算机技术和通信技术等，实现电力系统测量、保护、控制、监视、通信、事件记录、故障录波等功能的自动装置，是电力系统综合自动化的组成部分。9 .电能质量供应到用户受电端的电能品质的优劣程度。通常以电压允许偏差、电压允许波动和闪变、电压正弦波形畸变率、三相电压不平衡度、频率允许偏差等指标来衡量。10 .单相接地故障电流在中性点低电阻（经20欧接地）接地（有效接地）系统中，发生单相接地故障时，故障点与电源中性点之间所产生的接地故障电流。11 .居住区泛指不同居住人口规模的居住生活聚居地和特指城市干道或自然分界线所围合，包括配建的公共设施。规模上涵盖了居住小区、居住组团和零星住宅。12 .公共建筑供人们进行各种公共活动的建筑.13 .高层建筑指建筑高度超过24m的建筑。高层住宅建筑为十层及以上的住宅建筑.14 .超高层建筑指建筑高度大于100m的民用建筑为超高层建筑。15 .建筑面枳指房屋外墙（柱）勒脚以上各层的外围水平投影面积，包括阳台、挑廊、地下室、室外楼梯等，且具备有上盖，结构牢固，层高2.2Om及以上的永久性建筑。16 .配置系数是综合考虑了同时率、功率因数、设备负载率等因素影响后，得出的数值。其计算方法可简化为配置变压器的容量（KVA）或低压配电干线馈送容量（KV-A）与住宅小区用电负荷（KW）之比值.17 .双电源到一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的。18 .N-1原则正常运行方式下的电力系统中任一元件（如线路、发电机、变压器等）无故障或因故障断开，电力系统应能保持稳定运行和正常供电，其他元件不过负荷，电压和频率值均在允许范围内，这通常称为N1原则。19 .资产（责任）分界点指供电方和用户的电气设备连接处.20 .配电所指安装有开闭和分配电能作用的高压配电设备（母线上不含配变）及其配套建筑物（构筑物），俗称用品第“d文国值得下政位得拥中-开闭所。一般由供电部门进行管理、维修。21 .环网柜指以环网供电单元（负荷开关和熔断器等）组合成的组合柜，称环网供电柜，简称环网柜。一般由供电部门进行管理、维修。22 .电缆分支箱指用于电缆线路的接入和接出，作为电缆线路的多路分支，起输入和分配电能作用的电力设备,简称分支箱。般由供电部门进行管理、维修。23 .公配所指用于在住宅小区内为居民及公建配套设备提供供电电源的供电设施。该供电设施由高压开关柜、变压器、低压开关柜组成。般由供电部门进行管理、维修。24 .用投工程根据供用双方达成的资产、维护分界协议，凡由客户投资、由供电供电公司统一经营管理的公用供电工程称用投工程。25 .用户工程根据供用双方达成的资产、维护分界协议，凡由客户投资建设、建成后由客户自行负责运行维护和管理的用电工程称用户工程。26 .电源点指用户受电装置通过架空线路或电力电缆线路接入电力网的位置.27 .申请容量指用户在用电申请中所填报的容量。28 .受电容量对单电源用户而言，指该电源供电的主变压器容量；对双电源用户而言，同时供电互为备用时，每回路的供电容量为断开高压母联后该路的主变压器容量；一供一备时，每路的受电容量为该路可能供电的最多的主变压器容量之和。29 .电能计量装置指包含各种类型计量表计（电能表）、计量用电压、电流互感器及其二次回路、电能计量柜（箱）等.30 .大容量非线性负荷泛指接入I1.OKV及以上电压等级电力系统的电弧炉、轧钢、地铁、电气化铁路，以及单台4000KVA及以上整流设备等具有非线性、冲击性、不对称性的负荷。31 .变电容载比指电网内同一电压等级的主变压器总容量与对应的供电总负荷之比。32 .中央信号装置变电所内用发出事故和预告信号的公用装置。33 .负荷开关一熔断器组合是一种组合电器，它包括一组三极负荷开关及三个带撞击器的熔断器，任何一个撞击器动作，应使负荷开关三极全部自动分闸.34 .组合式变压器将变压器器身、高低压开关设备、熔断器、及相应辅助设备进行组合的变压器.俗称美式箱变。35 .预装箱式变电站指由高压开关设备、低压开关设备、电力变压器、电能计量设备、功补偿设备、辅助设备和Miftwnrd攵格值得HMtfftf1.1.1.(j-连接件组成的成套配电设备。这些设备预先组装在一个或几个箱壳内，用来从高压系统向低压系统输送电能。俗称欧式箱变。二、用户业扩工程有关技术规范1 .业务扩充的含义：新装增容(包括临时用电)与变更用电合称业务扩充，也叫“业扩报装”，简称“业扩”，是从受理客户用电申请到向客户正式供电为止的全过程。(1) 新装用电客户因用电需要，初次向供电企业申请报装用电的业务即为新装用电(正式、临时用电均可)。内容有：用电前期咨询：低压居民新装；低压非居民新装；小区新装；高压新装；装表临时用电；无表临时用电新装.(2) 增容用电客户在供电点不变、用电地址不变、用电性质不变、用电主体不变“四个不变”的前提下仅增加用电设备或变压器容量，并向供电企业申请增加用电容量或变压器容量的业务即为增容用电。内容有：低压居民增容；低压非居民增容；高压增容。(3) 变更用电是指改变供用电双方签订的供用电合同中约定的有关用电事宜的行为，在改变供用电合同中约定的条款时可以是单条条款的改变，也可以是多条条款的改变。内容有：减容、减容恢复、暂停、暂停恢复、暂换、暂换恢复、迁址、移表、暂
