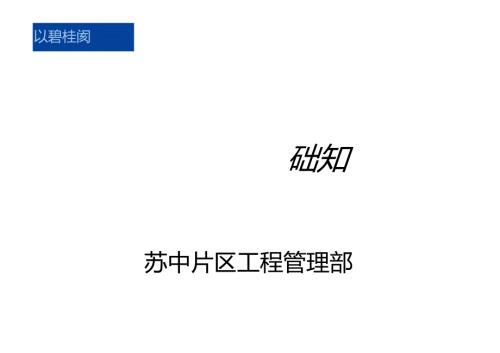

塔吊安全检查基础知识学习.docx

以碧桂阂础知苏中片区工程管理部第一部分塔吊简介第二部分塔吊安全管理第三部分塔吊安全检查第四部分塔吊典型事故案例塔吊简介塔式起重机塔式起重机（塔吊、塔机）在建筑工程中应用广泛，主要承担垂直运输和水平运输,特别适用于高层建筑的施工。我国塔机型号组成为：类组代号+形式、特性代号+主参数代号。类：起重机械Q（起）组：塔式起重机T（塔）形式特征代号：上回转自升式Z（自）下回转式X（下）快速安装式K（快）固定式G（固）内爬式P（爬）主参数为公称起重力矩（KNm）,ItHi-IOKNm。建筑施工常用塔吊型号为QTZ40、QTZ63、QTZ80、QTZ125。塔吊简介塔式起重机的分类有多种，基本上可按架设方式、变幅方式、旋转部位和行走方式区分。按变幅方式；塔机主要有小车变幅式和动臂式变幅式二种。按臂架支承形式小车变幅式塔机又可分为平头式塔机、尖头式塔机。小车变幅式动臂式非平头式平头式起重力矩是塔机的工作能力的重要参数，是塔机工作时保持稳定的控制值.塔机起重量随着幅度的增加相应递减，因此，在各种幅度时都有额定的起重量，不同的幅度和相应的起重量绘制成起重曲线图，使操作人员明白在不同的幅度下的额定起重量，防止超载。QTZ40塔机的起重特性曲线平衡重塔式起重机主体结构示意图平衡臂拉杆WV,V.Va.变幅小车平衡*f起升卷扬机/回转机构利用杠杆原理，改变动力臂或动力，通过顶升扒种的功能。因此，其起重量与起升高度和幅度满足一定的关系。其主要用于建筑业及港口货物搬运等等。基础预埋件,塔吊简介根据建设部关于发布建设事业“十一五”推广应用和限制禁止使用技术（第一批）的公告（第659号）,对建筑施工塔式起重机的使用年限作如下规定：下列三类塔吊，超过年限的由有资质评估机构评估合格后，方可继续使用：1.630kN.m以下（不含63OkN.m）、出厂年限超过10年（不含10年）的塔机；2.630-1250kN.m（不含1250kN.m）、出厂年限超过15年（不含15年）的塔机；3.1250kN.m以上、出厂年限超过20年（不含20年）的塔机。建议塔吊施工现场的塔吊的使用年限不超过眸，否则禁止在工地使用。第二部分塔吊安全管理内部资料产紫外传11。塔吊管理术管理苔吊布置）-、塔吊的选用1、型号的确定：三要素：起重量、起重高度、回转半径一次性起吊材料或构件的重量起重高度回转半径2、数量的确定:建筑物的高度+构件的高度+索具的高度+施工的安全距离日作业最高峰时塔吊的使用频率以及周转材料和施工用料的使用速度来确定塔吊管理一技术管理（塔吊布置）塔吊的布置影响塔吊定位的因素：覆盖范围、塔身与建筑物的距离、群塔施工、高压线、方便安拆、塔身与地下室结构的关系、塔机附墙的位置、塔机通视良好等。N26-<11、尽量覆盖施工区域应使塔机的起重臂尽可能覆盖整个作业场地，减少盲区，避免二次搬运，提高机械使用效率。充分考虑材料堆场、仓库、施工道路、搅拌机等机械。，2、塔身与建筑物的安全距离的建筑物各层是否有外伸挑板、露塔机应与建筑物保持一定的安全距离。定位时，需结合建筑物总体综合考虑，应考虑距离塔机最近台、雨棚、（错层）阳台、廊桥、幕墙或其他建筑造型等，防止其碰撞塔身。如建筑物外围设有外脚手架，则还需考虑外脚手架的设置与塔身的关系。塔式起重机安全规程（GB5144-2006）,塔机的尾部与周围建筑物及其外围施工设施之间的安全距离不小于06m。N26-<>«,，3、群塔施工多塔相邻塔机之间的最小架设距离应保证处于低位塔机的起重臂端部与另一台塔机的塔身之间至少有2m的距离；处于高位塔机的最低位置的部件与低位塔机中处于最高位置部件之间的垂直距离不应小于4、与架空输电线的安全距离施工场地范围有架空输电线时，塔机与架空线路边线必须满足最小的安全距离。实在无法避免时，可考虑搭设防护架的方法。安全距离（in）电压（kV<115204060110220沿垂直方向1.53.04.05.06.0沿水平方向1.52.03.54.06.0I塔吊和架空线边线的最小安全距离防护架可以采用金属材料吗？7、考虑塔机通视良好在高层建筑施工过程中塔机往往有视线盲区，塔机司机仅能通过信号工的指挥信号进行吊装施工，如果塔机通视良好，尽可能减少塔机司机的视线盲区，将在一定程度上有利于提高塔机的使用效率，并防范盲区吊装作业的施工安全风险。8、地的风向在沿海地区，布置塔机时应适当考虑台风的影响，宜根据当地的风向，将塔机布置在建筑物的背风面。9、其它尽量减少与其它单位（场地）的干涉应积极响应绿色施工要求，尽量节约施工用地应尽量避免塔机临街布置，防止吊物坠落伤及行人塔吊基础设计应考虑因数塔吊基础设置在基坑外的塔吊基础，应尽量避开室外总体管线密集区域和基坑边。；设置于基坑基础结构内的塔吊基础，应避免与地下室墙'柱、梁、后浇带体系相碰。并设置于防水处理较方便的位置O塔吊基础形式应根据工程地质、荷载大小与塔机稳定性要求、现场条件、技术经济指标，并结合塔吊使用说明书等要求进行综合确定。y26°注意：经过支腿的主筋不得任意切断，支腿柱子不得任意施焊钢筋绑扎灌注桩+格构柱+混凝.土承台一灌注桩+钢管柱+混凝±台灌注桩+格构柱+塔吊基础积水塔吊基础应干燥，无积水塔吊标准节应做好油漆防锈塔吊电缆老化，铜丝裸露制动器无防护罩制动器加盖防护罩防护罩68滑轮轴承套脱落安全检查426o塔典型故案例大化县“614”塔吊倒塌事故（2015年）塔典故案例原因一：基坑支护不牢固，观测发现异常未及时采取措施。塔典型故案例原因二：塔吊基础设置不合理，埋深不足塔典型事故案例2017年某市红263塔机倒塌事故事故主要原因：1、力矩限制器失效,严重超载（近50%）2、塔机使用年久，重要受力部位材料有疲劳硬化情况。主席指示安全第一以人为本安全第一，以人为本只有安全和质量有保证才能成就百年企业“我们每个人都要尊重生命”杨国强彳三SM½三的T寸信着桂园必Mf1.的的Sft卡而茅i£力幺计!安全第一以人为本!内部费科产兼外传180
