消防工程技术标书模板暗标.docx

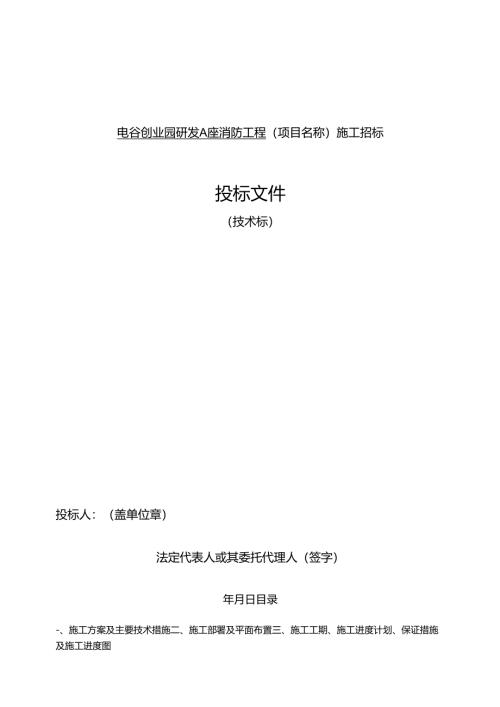

电谷创业园研发A座消防工程（项目名称）施工招标投标文件（技术标）投标人：（盖单位章）法定代表人或其委托代理人（签字）年月日目录-、施工方案及主要技术措施二、施工部署及平面布置三、施工工期、施工进度计划、保证措施及施工进度图四、质量目标及保证措施五、项目班子组成情况及主要施工机具及劳动力配备计划六、安全生产及文明施工措施七、施工现场环境整治措施八'冬雨季施工技术措施九、成品保护和工程保修工作的管理措施和承诺+、紧急情况的处理措施、预案以及抵抗风险的措施十一,对总包管理的认识以及对专业分包工程的配合,协调、管理,服务方案十二、与发包人'监理及设计人的配合一、施工方案及主要技术措施（一）施工前的准备1、施工前与甲方及各有关单位协调好保证施工现场有足够的用水用电。2、施工前项目经理、技术员'质量员、作业班长认真熟悉针对本工程的图纸对各工种人员进行详细的技术交底，并会同监理'建设单位'设计单位'与工程有关的施工单位等进行图纸会审，确保施工前对工程的理解与施工的顺利进行。3、材料准备根据施工方案和施工预算单的要求做好材料的准备和进场工作，同时按施工进度计划的要求，落实材料供商，提供材料的数量、规格以及编制材料的进场计划。4、机械设备的准备DN(urn)253240506580100125150200250300支架的最大间距Gn）3.544.55666.5789.51112根据施工机械进场计划要求，落实机械设备的数量和规格，对所有进场的机械设备进行检查、调试，制定机械设备进场详细计划，并做好进场后机械设备的维护保养工作，确保机械设备在施工现场能正常运行。5、劳动力准备根据劳动力配备计划，落实各工种的人员配备，制定劳动力进场详细计划，并做好人员的进场教育。（二）、喷淋系统施工方案及技术措施1、施工工艺流程准各干管安装»报警阀安装-消防水泵安装't报警阀配件安装*系统冲洗一管道试压管道冲洗喷洒头安装一系统调试2、施工方法技术要求1）吊架制作安装本工程所用固定管卡支吊架，采用角钢或槽钢制作。1.1 支吊架的制作技术要求 .管道支吊架的制作必须按照给排水标准图集中的样图进行。 .受力部件如膨胀螺栓的规格必须符合设计及有关技术标准规定。 .管道支吊架的焊接按照金属结构焊接工艺，焊接厚度不得小于焊件最小厚度,不能有漏焊'结渣或焊缝裂纹等缺陷，管卡的螺栓孔位置要准确。 .管道支架制作完毕后，不得变形。 .吊架制作完毕后，其外表面仍然涂刷防锈漆及调和面漆。1.2 支吊架安装的技术要求.放线定位首先根据设计图纸要求定出支吊架位置。根据管道的设计标高，以同一水平直管段的两端的支架位置为准，确定每个中间支架的安装位置和高度。钢管管道支架的最大问距不应超过下赛规定：钢管管道支架的最大间距应满足下表要求：,吊架安装将制作好的支吊架用膨胀螺栓固定在指定的位苴上，所用膨胀螺栓的规格和质量必须符合有关标准要求。支吊架的安装技术要求如下：支吊架应牢固地固定在墙、柱、顶板或其它结构上，同一直线段的支架必须成线，标高等同。管道支吊架上管道离墙'柱及管与管中间的距高应满足下表要求：DN管中心线至柱面的距离管中心线至管架端头的矩离25100503211060401156550207065130808014595100155105125170120150180130200210160250235185300270220350295245DN2100三的管道上的阀门，设置专用支架，不得以管道承重；当层高小于或等于5m时，立管上每层安袋1个管卡，当层高大于5m时，立管上每层至少安装两个管卡。管卡安装高度为距地面1.前,2个以上的管卡可均匀安装。2）管道安装2.1 管材要求本工程使用的管材为镀锌钢管“管道加工前，一是进行质量证明文件的复验，二是外观检查，要做到： .必须有制造厂的合格证明书，并为业主制定的品牌， .检查管材的外径及壁厚尺寸偏差是否符合国家和部倾标准。 .对管材逐根进行外观检查，其表面要求达到无裂纹、缩孔、央渣'折送、重皮、斑痕和结疤等缺陷；不得有超过壁厚负偏差的锈蚀和凹陷。2. 2管道下料切割 .钢管切割：钢管采用砂轮切割机机械切割方法和螺纹套丝切割机进行切割。 .管子切口质量应符合下列要求：切口平整，不得有裂纹、里皮。毛刺、凸凹、缩口、熔渣、铁屑等应予以清除。2. 3管螺纹加工采用机械套丝切割机加工管螺纹，要求和注意事项如下： .根据管子的直径选择相应的板牙和板牙头，并按板牙上的序号，依次装入对应的板牙头。套丝机械必须完好，调整装置灵活有效. .加工较长的管子时，用辅助料架做支撑，高度可调整适当。,在套丝过程中保证套丝机油路畅通，随时注入润滑油。,为保证套丝质量，螺纹应端正，光滑完整，无毛刺，乱丝、断丝、缺丝长度不得超过螺纹总长度的 .使用套丝机时，应用水溶性切削液进行冷却，并用标准螺纹规进行检验，井用刮削器或被刀，斜切内衬层管端，去除切割产生的毛刺，斜切量为塑管厚度的1/2。 .套丝加工必须分锁完成，不准一次加工到底。2.4管子丝扣连接本工程小于等于淤80的镀锌钢管使用螺纹连接。镀锌钢管摞纹填料选用聚四氟乙烯生料带与铅油麻丝配合使用，用管钳拧紧螺纹。螺纹连接注意事项： .摞纹连接时，在管端螺纹外面敷上填料，用手拧入23扣，再用管子钳一次装紧，不得倒回，装紧后应留有螺尾。,管道连接后，将挤到螺纹外面的填料洁除掉，填料不得桥入管腔，以免阻塞管路。 .各种填料在螺纹里只能使用一次，若螺纹折卸，重新装紧时，应更换填料。 .用管钳将管子拧紧后，管子外表破损和外露的螺纹，要进行修补防锈处理。2. 5管道沟槽连接本工程大于DN80的镀锌钢管使用沟槽连接。安装前使用专用的压槽机，在管道的一端滚压出一圈2.5mm深的沟槽，沟槽的宽度是个定值，不需考虑。将管道的两端对接后，在管道外边套上一个专用的椽胶圈，两边的搭接要相等。将两半卡箍扣住橡胶圈，卡箍的凸缘正好卡进管端压出的沟槽里，拧紧卡箍两侧的螺栓即可。管道的端面一定要与省身垂直，无毛刺，管端50mmX国内光滑整洁。操作人员一定要掌握压槽机的使用方法。为使密封圈易于安装，可以先在管道的外面涂一薄层洗涤灵液，做为润滑剂。因为卡箍连接具有一定的柔性，所以每隔15米要安装一个固定支架。具体操作工艺及工序要求如下： .检查管端：管道至开槽的外部必须无划痕，凸起或滚轮印记，管内擦拭干净，以保证衬垫的严密性，然后装好衬垫。 .润滑：使用一薄层润滑剂或硅润滑剂涂于衬垫凸缘和衬垫的外侧， .连接外端和应用外壳：把管端集合在一起，在槽之间对准村垫中心，衬垫部分不应延伸到任何一个槽中，然后，用一个螺母和一个拆下的螺栓，在衬垫上变动外壳，并进入两管的槽口中。 .穿入剩下的螺栓，使螺母容易上紧，保证螺母栓头进入外壳的凹凸中. .依次的上进螺母，并保持均匀的金属接触，安全的上紧，保证一个刚性的结合。安装难点及解决方案：安装必须遵循先装大口径、总管、立管'后装小口径'分管的原则。安装过程中不可跳装'分段装、必须按顺序连续安装，以免出现段与段之间连接困难和影响管路整体性能。沟槽的加工与管卡的安装具体见下图1、钢管定尺截断3、钢管放入滚槽机的滚轮之2、去掉断口上的毛刺沟槽加工4、下压手动液压泵使滚轮顶5、锁紧手动液压泵回油阀6、将对应管径塞尺塞入标尺到钢管外壁确定滚槽深度10、检查槽深度平安装；活动地板下的探测器做独立支架固定，不直接安装在活动地板下面或倒直安装在基础地面上；安装在轻钢龙骨吊顶或活动式吊顶下面的探测器的盒与顶板生根固定好，再安装探测器。 .端子箱内各回路电缆排列整齐，线号清楚，导线绑扎成束，端子号相互对应，字迹清晰. .消防控制室内柜（盘）接地电阻值符合下列要求：工作接地电阻值小于40;采用联合接地时，接地电阻值小于10:当采用联合接地时，应用专用接地干线由消防控制室引至接地体。由消防控制室接地极引至各消防设备的接地线应选用铜芯绝缘软线，其线芯截面积不应小于4mm2;柜（盘）除设计有特殊要求外，一般都应按以上要求执行，各地线压接牢固可靠，并有防松垫圈；各路导线接头正确牢固，编号清晰，绑扎成束°4.3允许偏差项目： .基枇型钢顶部平直程度每米允许偏差Imm,全长允许偏差5mm. .柜（盘）安装每米垂直度允许偏差15mm,盘顶平直程度相邻两盘允许偏差2三:成排盘顶部允许偏差5im。 .盘面平整度相邻两盘允许偏差m;或排盘面允许偏差5m联 .盘面接缝允许偏差2而。检验方法：用拉线、尺量、塞尺检查。7、火灾报警系统系统调试根据竣工要求，对消防系统调试验收计划进彳海I1.排，从宏观到微观全面考虑。调试时由各相关专业及设备厂家共同组成联合调试小组，我方为牵头人。调试过程中，所有人员必须服从调试工作的总体安排，认真执行调试程序和步骤，确保调试工作的顺利进行。一般的调试步既如下所述。1.火灾自动报警控制系统调试1.1一般要求2.1现场控测器、模块'手动报警器、广播等设备已安装及接线完毕。2.2喷淋等有关系统已自行调试完毕。2 .3探测器调试：使用专用加烟试验器对安装的烟感探测器进行加烟试验，若在30S内探测器确认灯点亮，同时消防中心能正确接收火警信号，表示探测工作正常.3 .火灾自动报警控制系统的联动调试与灭火系统联动：用程序启动或用手动启动消防水泵，系统应能拉收到泵的启动、运行或故障信号.打开湿式报警阀旁的放水阀，延时30s水力警铃鸣响，开关动作，此时，系统应接收到有关信号，再经一段延时，喷淋泵应启动。从喷淋系统末端放水阀放水，系统将接收到水流指示器和湿式报警阀的动作信号，系统应重复前节动作。分别按动系统的各电动阀开关，系统应能接收到信号。与电梯联动：从系统用程序或手动切迫降电梯到首层，能接收其反馈信号。切非消防电源：从系统用程序或手动切断消防电源，动作应正常.与消防事故广播系统联动：火灾自动报警控制系统设置应急广播的控制装置。与事故照明系统联动：从系统用程序或手动强制起动运行事故照明系统,>火灾显示盘的试验：从系统用程序试蕤火灾显示盘的有关功能。4 .火灾自动报警控制主机的调试火灾自动报警控制主机的调试，应在完成空气采样烟雾探测器调试的基础上进行，实际上火灾自动报警控制主机的调试就是本系统网络开通的过程。4.1 火灾自动报警控制主机的自检功能试验。校蕤报警控制器的自检功能；消音,复位功能,故障报警功能,火警优先功能、报警记忆功能'电源自动转换和备用电源的自动充电功能,备用电源的欠压、过压和报警功能等。在通电检查中，必须符合GB-4717火灾报警控制器通用技术条件的要求。4.2进行如下集中系统的开通调试集中系统与各烟雾探测控制器的网络连接调试。集中系统与各区域的互控调试。.火灾探测器的类别、型号'适用场所、安装高度、保护半径、保护面积和探测器的间距。,各种控制装置的安装位置,型号、数量、类别'功能及安装质量。2.系统的竣工验收系统的竣工骁收，实际上是一次加上试验次数的重复成功调试过程的过程。但是，验收还是
