深圳某综合楼高支模工程施工方案木模板计算书.docx

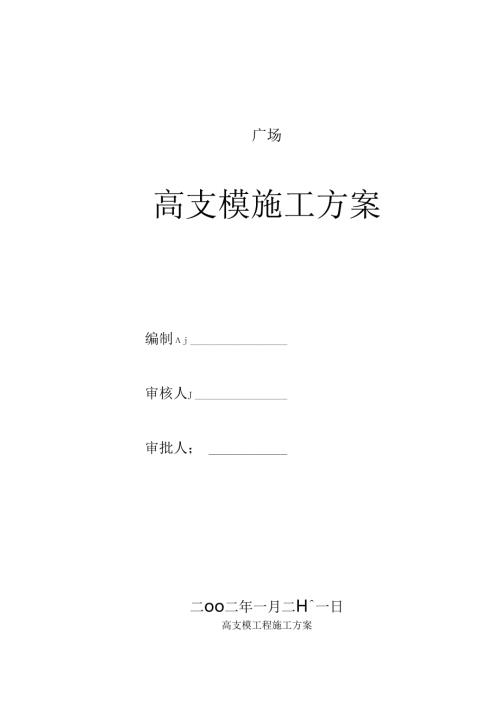

广场高支模施工方案编制j审核人J审批人；二oo二年一月二H一日高支模工程施工方案1编制依据国家行业标准建筑施工扣件式铜管脚手架安全技术规范(JGJ1302(X)1)深圳市建设J2程高大模板施;安全管理办法旅工图纸参考书籍有4建筑瓶一匚手册3、£建筑施上脚手架实用手册等。2工程概况2.1广场工程概况详表1。表1*广场工程概况工程概况工程名称工程位置建设单位施工单位设计单位质检单位监理单位安检单位建筑面枳87850.2if建筑总高度169.5m地下室层数地13层层高地F3层和地|：2层为4.2111,地下1层为5.Om地上主体层数地上41层层高裙房8层为6.55m,其它同主楼。主楼I层5.0m.274层、25层(避难层)为48m,579层为3.8m,1024s26731.33、及35740层为3,5m,32层及34层为转换层，层高分别为4.211及4.8m,33层,41层为5.Onu2.2高支模子分项工程概况见表2表2高支模子分项工程概况楼层层高（m）对应的楼层顶板板原mm类别阳房8层（会议室）钢骨梁6.55180高支模工程1层5120高支模工程2、4层、25层4.8120高支模工程（地下2、3层,32层）、34层为转换层4.2、4.8200高支模工程地下1层、41层5180高支模工程注：高支校支拄系统的基咄均为纲筋处楼板,从创优目标考虑，本工程为提高现浇混凝土工程质量进而达到优良混凝土效果：同时根据本工程的结构特点，结合我公司的施工经验，考虑木模板具有应用简单，布置灵活，拆装方便，工作效率高等优点，决定采用50*90木方、18厚模板与<f>4835钢管支撑系统相结合的模板体系。3施工准备3.1 材料及主要机具：3.1.1 18原模板,木方（50x90）、螺杆、薄铁皮等。模板进场后要码放整齐，防上变形：所有进场木防均需刨直使用，且规格大小致.螺杆加工根据要求分类加工，如普通螺杆、防水螺杆、次性螺杆等。3.1.2 支撑系统：48的钢管、各种规格扣件、小型型钢。支掠杆要整理，布破损、大范围裂缝（特别是焊缝脱汗）、弯曲度较大的支撑杆均需杵换。连接、固定支撵杆用的卡扣应整理，有破损等缺陷的均需替换。3.1.3 具备锤了、打眼电砧、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。3.1.4 脱模剂：水质脱模剂。3.13 海绵条：2mm厚及20mm厚。3.14 分所建工程施工区、段：根据工程结构的形式、特点及现场条件，决定以4轴为界两侧各安排一个班组进行模板作业。竖向划分为地下空主体及地上主体两个施一匚段，施工分段的划分以以水平施工健为界，水平施工缝的留设位置为：每层楼板面或梁底。3.15 量定位主体结构整体效果是通过施工的各道工序来保证的，测量放线作为先导工序贯穿于各施工环节。本工程放线时凡为保证精度需要提供的基准线、轴线、墙柱定位尺寸线都及时给出，凡有关工序需要配合的检测都及时予以满足。此外，为保证测量放线自身的精度,施工现场测量人员须经挑选并经过培训，在放线工作中正确合理使用仪器和钢尺，按规定检验仪器，检定钢尺，从而保证测量放线J1.作顺利进行。3.3.1投点放线用经纬仪引测建筑物的边柱或堵轴线，并以该轴线为起点,引出其他各条轴线.然后根据施工图黑线弹出模板的内边线和中心线，以便于模板的安装和校正。3.15.2 高测量根据模板实际的要求用水准仪把建筑物水平标高直接引测到模板安装位置。在无法直接引测时，可采取间接引测的方法，即用水准仪将水平标高先引测到过渡引测点，作为上层结构构件模板的基准点，用来测量和旦核共标高位置。3.15.3 平模板承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆。常用的找平方法是沿模板内边线川1:3水泥砂浆抹找平层，另外，在外墙、边柱部位,继续安装模板前，要设置模板承垫条带，并用仪器校正，使其平直。4高支模模板支设施工篥St绸AZhu1.ongxom:资科下载就在戒K1.发牛.模板坍塌时，第一发现人大声呼喊，使现场人员能及时逃生和协助扑救，并及时报告项目部领导或项目部值班人员，项目部负责人接到报告后立即通知应急救援小组，立即启动起动应急预案。现场管理人员根据出现的险情或布可能出现的险情，迅速逐级上报，次序为现场、办公室、抢险领导小组、上级主管部门。综合收集、记录、整理紧急情况信息并向小组及时传递，由小组组长范志强（执行组长）或副组长钱钧成主持紧急情况处理会议，协询、派遣和统指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报“事故处理根据事故大小情况来确定，如果事故特别小，根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不r则由施工的位向政府主管部门进行请示，请求启动政府主管部门的救援预案.图7应急事故发生处理流程图1.1.2 2值班电话：，实行昼夜值班制,项目部值班时间和人员如下:7:3020:30姜伟20:307:30钟云波1.1.3 3紧急情况发生后.现场要做好警戒和疏放工作，保护现场，及时抢救伤员和财产，并由在现场的项目部必高级别负责人指挥，在3分钟内电话通报到值班室，主要说明紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车、消防车或警力支援到现场实施抢救.如需可直接拨打120、110等求救电话。篥St绸,前诞科下就在筑龙网1.1.4 4值班人员在接到紧急情况报告后必须在2分钟内将情况报告到紧急情况领导小组组长和副组长。小组组长组织讨论后在最短的时间内发出如何进行现场处宜的指令。分派人员车辆等到现场进行抢救、警戒、疏散和保护现场等。由综合部在30分钟内以小组名义打电话向上一级有关部门报告。1.1.5 5遇到紧急情况，全体职工应特事特办、急事急办，主动枳极地投身到紧急情况的处理中去。各种设备、车辆、器材、物资等应统一调遣，各类人员必须坚决无条件服从组长或副组长的命令和安排，不得拖延、推诿、阻碍案急情况的处理。1.1.6 6在整个能工阶段要从人力、设备、材料和制度做好充分的准备工作，一旦遇到险情能迅速投入抢险工作。1.1.7 7对于雨季施工，要及时了解天气信息遇到暴雨天气要委派专人值班,掌握施工现场情况并及时汇报.14.5 突发事件应急预案14.5.1 接警与通知：模板阴塌发生安全事故以后，项目部必须立即报告到公司安监部，安监部在了解事故准确位置、事故性质、死伤人数及其它有关情况后，立即报告公司分管领导、主管领导和集团公司有关部门，全过程时间不得超过6小时。14.5.2 指挥与控制：14.5.2.1 基坑埒塌事故的指挥控制发生坍塌事故后，由项目经理（执行经理）负资现场总指挥，发现事故发生人员首先高声呼喊.通知现场安全员，由安全员打事故抢救电话“120”,向上级有关部门或医院打电话抢救，同时通知项目副经理组织紧急应变小组进行现场抢救。土建工长组织有关人员进行清理十方或杂物，如有人员被埋,应首先按部位进行抢救人员，其他组员采取有效措施，防止事故发展扩大，让现场安全负责人随时监护支护状况，及时清理支护边上堆放的材料，防止造成再次事故的发生。在向有关部门通知抢救电话的同时,对轻伤人员在现场采取可行的应急抢救，如现场包扎止血等措施。防止受伤人员流血过多造成死亡事故发生。预先成立的应急小组人员分工，各负其货，重伤人员由水、电工协助送外抢救工作门【!在大门口迎接救护的车辆，有程序的处理事故、事件，最大限度的减少，人员和财产损失。紧急救援的一般原则：以确保人员的安全为第一，其次是控制材料的损失。紧急救援关键是速度，因为大多数阴塌死亡是窒息死亡，因此，救援时间就是生命。此外要培养施工人员正确的处险意识，凡发现险情要立刻使用事故报警系统进行通报，紧急救援响应者必须是紧急工作组成员，其他人员应该撤离至安全区域，并服从紧急工作组成兵的指挥.急救知识与技术鉴于深模板坍塌事故所造成的伤吉主要是机械性窒息引起呼吸功能衰竭和颅脑损伤所致中枢神经系统功能衰竭，因此紧急工作组成员必须熟练掌握止血包扎、骨折固定、伤员搬运及心肺亚苏等急救知识与技术等。14.5.2.2 通讯项目部必须将110、120、项目部应急领导小组成员的手机号码、企业应急领导组织成员手机号码、当地安全监督部门电话号码，明示于工地显要位置.工地抢险指挥及安全员应熟知这些号码。14.5.2.3 警戒与治安安全保n小组应在事故现场周围建立警戒区域实施交通管制，维护现场治安秩序。14.5.2.4 人群疏散与安置诙放人员工作要有秩序的服从指挥人员的疏导要求进行疏散，做到不惊慌失措，勿混乱、拥挤，减少人员伤亡。14.5.2.5 公共关系项目部办公室为项目部各信息收集和发布的组织机构，人员包括，办公室届时将起到项目部的煤体的作用，对事故的处理、控制、进展、升级等情况进行信息收集，并对事故轻重情况进行删减，有针对性定期和不定期的向外界和内部如实的报道，向内部报道主要是向项目部内部各部门、各分包单位、各班组的报道等，外部报道主要是向总公司、监理、设计等单位的报道。14.6 现场恢匆充分辩识恢复过程中存在的危险，当安全隐患彻底清除，方可恢复正常工作状态。14.7 预案管理与评审改进公司和项目部对应急预案每年至少进行一次评审，针对施工的变化及预案中暴露的缺陷，不断更新完善和改进应急预案。附件一高支模梁支撑计算书说明：木计算书部分内容采用PKPM施工现场设施安全计兑软件计兑。选取框架梁(80OX1100.7()()×1500,600×1700,400×1900,600×1000)具有代表性的梁分别进行计算Q计算依据1建筑施工扣件式钢管脚手架安全技术规范(JGJI3(卜2001).计算依据2£施工技术2002.3.扣件式钢管模板高支撑架设计和使用安全(杜荣军)。模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患°K1.模板支架计兜长度附加系数k1.步距h(m)hWO.90.9<h1.21.2<h1.51.5<hi1以1.2431.1851.1671.163表2模板支架计算长度附加系数k2H(in)I68101214161820253035Mh÷2as<u1.h（八）I.a51.01.0141.0261.0381.0421.0M1.0611.0811.0921.1131.1371.1551.173I.441.01.0121.0221.0311.0S91.0471.0561.0611.0721.0921.111).1291.!191.531.01.OW1.0151.0241.0311.0391.0H1.,0551.0621.0791.0971.H41.1321.t>2t.01.0071.0111,0211.0291.0361.0131.0511.0561.0741.W0.1061.123I.SOI.O1.0071.O1.I1.0201.0261.OIW1.(M01.CH6.0521.0671.0811.0961.I1.1.1.921.01.0071.0)21.0181.0241.0301.0351.0i21.0481.0621.0761.0901.!012.>U.01,OOT1.0121.0181.0221.0291.0351.0391.(M41.0601.0731.0871.1012.251.
