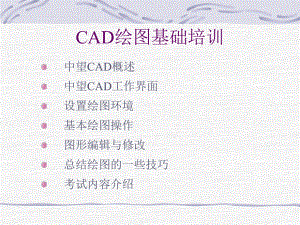

中望CAD概述中望CAD工作界面设置绘图环境基本绘图操作图形编辑与修改总结绘图的一些技巧考试内容介绍CAD绘图基础培训AUTOCAD概述中望CAD 与AutoCAD 的兼容性比其他任何产品都还要高，有先进CAD 特色的其他工具，并与Microsoft Windows 完美地相整合。这个强大的程序提供了一流的功能连接给工程师、设计师、建筑师等CAD 用户。中望CAD概述 中望CAD绘图的优点 .精确、美观 .速度快、效率高 .易于修改和更新 .易于传送和保存 中望CAD 连接了其他CAD 程序中的所有标准特色，它的多重文字界面(MDI)让您可同时打开并处理多张图形。您可轻易地复制各图形间对象。此外，强大的“图形浏览表”让您可管理信息与设置，并可快速地复制图形修改的图层、线型与其他信息。CAD的功能.交互式作图.图形编辑和修改.图形参数的测试和计算.图形尺寸标注.设置图层和图形的线性、颜色及字体.使用块和外部参考加快图形绘制.填充图案.具有图形属性文件与其他软件兼容 9.图形存储 10.图形输入和输出CAD概述CAD概述CAD的特点 .可以自由定制菜单和工具栏 .可以自己建立字体、线性和填充图案 .可以自己建立符号、元件、器件、零部件的图形库 .可以使用DXF或IGES等文件格式与其他软件实现资源交互共享 .系统提供了多种内嵌式语言有效的开发工具（Auto LISP等）CAD工作界面CAD界面组成1.菜单栏（“文件”、“编辑”、“插入”、“视图”菜单等）2.工具栏（“标题”、“对象特性”、“绘图”工具栏等）3.绘图窗口4.命令行5.状态栏CAD工作界面CAD界面组成设置绘图环境1.绘图样板的使用2.设置栅格（grid）3.设置捕捉间距（snap）4.设置单位5.设置字体类型6.设置标注7.设置图层8设置线型9.对象捕捉设置10.系统设置基本绘图的操作 绘制直线类.直线line.多段线pline 绘制曲线.样条曲线spline.圆circle.圆弧arc.绘制椭圆ellipse.绘制圆环donut绘制点对象.设置点大小ddptype .创建点标记point图案填充bhatch文字的创建.单行文字dtext.多行文字mtext尺寸标注.标注的样式及组成.创建标注（“线性”、“对齐”、“半径”、“连续”、角度标注等）基本绘图的操作基本绘图的操作坐标系统 1. 绝对坐标X,Y 2. 相对坐标X,Y图块 1. 生成图块（图块BLOCK） 2. 插入图块ddinsert 3. 图块的分解 4.重新定义块图形编辑与修改1. 使用对象特性工具栏（修改图层、颜色及线型）2. copy 拷贝复制3. move 移动4. rotate 旋转5. scale 比例缩放6. align 对象对齐7. trim 修剪8. extend 延伸9. offset 偏移10.mirror 镜像（参数mirrtext）图形编辑与修改11. array 阵列12. stretch 拉伸13. chamfer 倒角14. fillet 圆角15. break 打断对象16. explorer 分解对象17. 查询功能(面积、距离)18. 视图管理(航空视图)绘图小技巧1. 图形文件太大，使用purge进行文件清理。2. 画柱-可用填充。3. 绘制直线可用鼠标与键盘结合方法绘制。4. 拉伸、移动、拷贝、偏移等涉及长度时可灵活借助键盘将数字直接输入。5. 画表格-可用阵列命令，也可用excel表格插入法。6. 图层-可将平面图、走线图画在同一张图上。7. 复杂图形时借助创建相应图块方式，编辑时可以进行图块整体替换。8. 文字的查找、替换与定位。9. 回车（鼠标右键）-可重复上一命令10. 空格键可相当于回车键11. 命令的简化12. 自定义菜单的编辑绘图小技巧
