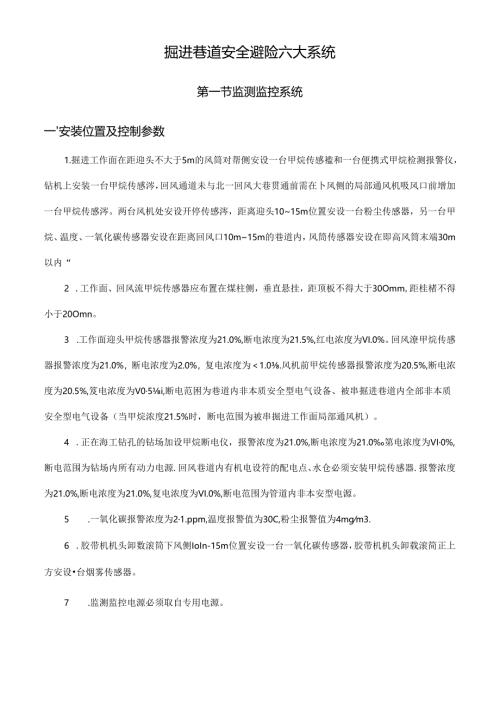

掘进巷道安全避险六大系统第一节监测监控系统一'安装位置及控制参数1.掘进工作面在距迎头不大于5m的风筒对帮侧安设一台甲烷传感褴和一台便携式甲烷检测报警仪，钻机上安装一台甲烷传感涔，回风通道未与北一回风大巷贯通前需在卜风侧的局部通风机吸风口前增加一台甲烷传感涔。两台风机处安设开停传感涔，距离迎头1015m位置安设一台粉尘传感器，另一台甲烷、温度、一氧化碳传感器安设在距离回风口10m15m的巷道内，风筒传感器安设在即高风筒末端30m以内“2 .工作面、回风流甲烷传感器应布置在煤柱侧，垂直悬挂，距顶板不得大于30Omm,距桂楮不得小于20Omn。3 .工作面迎头甲烷传感器报警浓度为21.0%,断电浓度为21.5%,红电浓度为VI.0%。回风潦甲烷传感器报警浓度为21.0%，断电浓度为2.0%，复电浓度为1.0.风机前甲烷传感器报警浓度为20.5%,断电浓度为20.5%,笈电浓度为V05i,断电范困为巷道内非本质安全型电气设备、被串掘进巷道内全部非本质安全型电气设备（当甲烷浓度21.5%时，断电范围为被串掘进工作面局部通风机）。4 .正在海工钻孔的钻场加设甲烷断电仪，报警浓度为21.0%,断电浓度为21.0第电浓度为VI0%,断电范围为钻场内所有动力电源.回风巷道内有机电设符的配电点、水仓必须安装甲烷传感器.报警浓度为21.0%,断电浓度为21.0%,复电浓度为VI.0%,断电范围为管道内非本安型电源。5 .一氧化碳报警浓度为21.ppm,温度报警值为30C,粉尘报警值为4mgm3.6 .胶带机机头卸数滚筒下风侧IoIn-15m位置安设一台一氧化碳传感器，胶带机机头卸载滚简正上方安设台烟雾传感器。7 .监测监控电源必须取自专用电源。二、安装设备型号及数量表14监测监控设备型号及数量表序号设备名称设备型号数量1监测分站KJ1.'1301台2监测电源KDW65I台3甲烷传感器GJG100J4台4粉尘传感港GCG10001台5设备开停传感器KGT152台6风筒传感滞GFT-161台7烟雾传感器GQQ5（八）1台三、监测监控设备、电缆管理1.分站、电源箱入井前必须按照使用说明书进行测艮调校，各项技术指标应与说明书相符,接入系统运行48h后，确认没有问题方可下井。入井前应按照要求核查其防爆性能和完好情况.取得“防爆电气设备检验合格活”后方可入井安装。2 .分站安装后要挂分站管理牌板，根据安装情况如实填写分站管理牌板内容。如有变动,及时修改.3 .分站、电源箱及断电器应安设在便于人员观察调试11支护良好、无淋水、无杂物的地点，其所在位置要供电方便，尽可能缩短线路。安设时应视现场情况安装在巷道帮部。4 .甲烷传感器及设备开停传感器在入井前均应按照使用说明书进行调校标定，通电运行24h后，准确无误方可入井使用.5 .甲烷传感器安装后测试甲烷电闭锁及风电闭锁功能，确保甲烷传感器监测准确、中烷电闭锁及风电闭锁功能正常。每月测定一次故障电闭锁功能。6 .电源箱及断电器使用的电缆要符合矿用电缆的标准。电缆不应悬挂在风筒或水管上，不得淋水。电缆上严禁悬挂任何物件。电缆敷设在巷道煤柱侧帮，不得盘圈，过长的电缆要用吊钩均匀吊挂，电源线不得与其他动力电缆或信号电缆交叉.7 .监控系统所用电缆在入井前，必须在地面进行芯线通断、绝修性能测试.8 .信号电缆应吊挂在电缆钩的第一钩，与动力电缆间距不得小于300mm。9 .传输电缆的接头要用本质安全型专用防水接线盒。接线盒处的电缆应交叉绑紧，防止巷道变形和人为拉脱接头。进线电缆两端应卜垂，防止接线盒进水。接线盒上的固定螺丝应定期涂油防锈。10 .分站处不得留有过多的电缆，电缆应吊挂整齐.电缆上应吊挂电缆走向牌，标明用途、使用单位、负成人等，以便查找故障。11 .瓦检员每班至少三次对管储范围内的传感器数据进行记录并汇报矿调度室。安全监控设备发生故障时，瓦检员必须及时汇报矿调度室并进行检杳修复。12 .安全监控设备需要停止运行时，必须汇报犷调度室和信息化办公室，并制定安全技术措施后方可进行。停运期间由货任区域内的瓦检员每2小时向通风调度汇报货任区域内的环境参数，并由调度员如实记录。附图：安全监测监控系统图第二节人员定位系统我矿使用的是KTK125人H定位系统.接收器收集到的信息经分站处理后通过井下以太网传输到地面中心站。采掘工作而人员定位接收器安设在卷道内距卷道入口不小于50In的位困，接收器能够接收到1001.n范围以内的人员信息。本工作面安设了两台人员定位基站，距迎头不超过30m位置安装一台。附图：人员定位、通信联络系统图第三节通讯联络系统通讯陕络系统应能在紧急情况下实现人员与外界的通讯陕系。它包括生产调度系统、安全语音广播系统及地面通讯系统。一'生产调度系统工作面电话与地面生产调度室、通风调度、区队值班空用本矿安装的9000-IP网络电话，依托井下工业环网，通过井下KJJ1.05通讯交换机保持联系：并在工作而安装台KTKI25型应急广播基站，保证能与地面调度室通信。二、工作面通讯系统机头、机尾、胶带机沿途、掘进设备段采用扩音电话（通讯设备）相互联系，上设闭锁（急停）以控制带式输送机，工作面、胶带式输送机机头、风机前各设一部电话。第四节压风自救系统一、压风自救系统风源地面广场压风机房。二、压风管路敷设工作面使用的压风是通过巷道内敷设的符合设计规范的管路及阀门，分别为各地点供风。工作面卷道每20Om设置处压风自救、供水施救装置。三、工作面压风自救系统线路工作面压风自救系统线路为：北一1#辅运大巷一XX一号辅运大巷工作面（压风自救、供水施救装置）四、压风自救装置的正确使用方法当工作面发生.煤、岩与瓦斯突出产生大量有年有害气体时，施工人员立即就近使用压风自救、供水施救装理自救并等待救援“其具体操作如下：戴上隔离面罩，打开压缩空气总开关和各隔离面罩支开关，气源应以300-4201.min的总潦量（.单个面罩50601.Inin）向隔离呼吸面罩提供新鲜空气。当压力或流量发生变化时.可以通过减压器、压缩空气开关（流量谢节开关）来进行谢节。第五节供水施救系统一、供水施救水源工作面生产供水主要来自地面水泵房供水，水源为地面自来水。二、供水施救系统管路敷设工作面使用的供水是通过巷道内敷设的符合设计规范的管路及阀门，分别为各地点供水。工作面卷道每20Om设置处压风自救、供水施救装置。三'工作面供水施救系统线路工作面供水施救系统线路为：地面高位水池一二号进风斜井一北一蟀辅运大巷一XX一号辅运大巷一工作面（压风自救、供水施救装理儿四'供水施救装置的正确使用方法当井下出现白顶，施工人员被困井下需要饮水时，首先打开压风自救、供水施救箱门，再打开相应出水口的阀门，就可以直接饮用干净的水，以等待救援。第六节紧急避险系统根据煤厅井下紧急避险系统建设管理暂行规定抗紧急避险设施的额定人数应满足所服务区域同时工作的最多人员的紧急避险需要，并考虑不低于1.1的备用系数，设计自救器补绐点额定避险人数为36人,当工作面发生灾变时，所有人员须戴好臼救器，沿避灾路线进行应急避灾。
