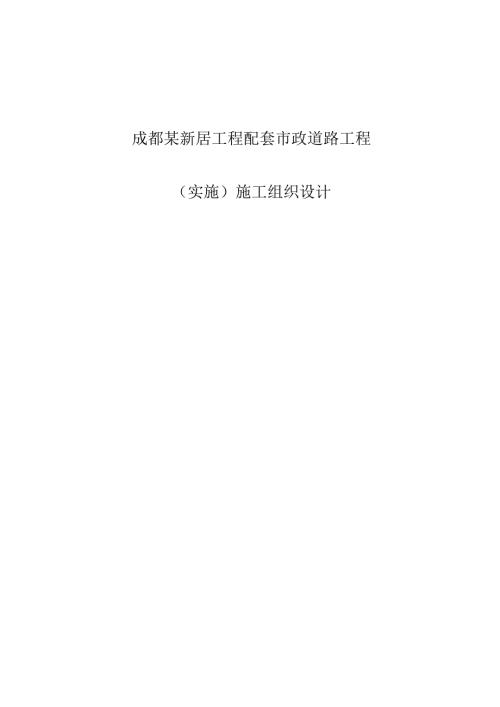

成都某新居工程配套市政道路工程(实施)施工组织设计.docx

成都某新居工程配套市政道路工程（实施）施工组织设计第一章编制依据、编制原则I第一节编制依据1第二节编制原则1第二章工程概况3第一节工程项目情况3第二节设计概况3第三节工程地质情况8第四节施工条件9第五节工程特点9第三章施工组织措施9第一节建立完善的施工组织机构9第二节建立项目的质量保证体系和管理体系16第三节物资、设备的供应18第四节施工顺序安排18第四章施工进度计划20第一节施工总进度计划21第二节各阶段施工进度计划21第五章施工总平面布置22第一节施工总平面布置的原则23第二节施工总平面布置23第三节施工给水排水平面布置25第四节施工现场用电线路布置25第五节施工现场环境保护布置28第六节安全文明施工布置29第七节施工总平面布置图29第六章主要项目施工技术措施29第一节道路施工总程序29第二节施工准备30第三节场地清理36第四节路基土方挖掘、回填施工38第五节污、雨水管线施工42第六节道路基层施工48第七节人行道工程施工56第七章关键部位施工技术措施57第一节土方工程关键控制部位57第二节污、雨水管道关键部位控制58第三节基层质量关犍部位控制64第四节沥青校路面质量关键部位控制65第五节人行道质量关键部位控制66第八章施工质量保证体系和质量保证措施67第一节主要措施67第二节全面质量管理68第三节工程施工及验收规范和质量评定标准69第四节路基施工质量控制框图69第五节沟、路床回填质量保证措施70第六节热拌沥青混合料路面质量保证措施71第七节计量及试验保证措施75第八节季节性施工措施76第九节各种试验项目和取样方法及数量81笫九章主要机械设备的配置及劳动力组织计划83第一节主要机械设备的配置83第二节劳动力组织计划85第十章降低成本措施87第一节降低成本的基本原则87第二节降低成本的具体措施88第十一章工期保证措施88第一节从施工组织及管理上予以保证88第二节从施工进度安排上予以保证90第三节从技术管理上予以保证90第四节机械设备配备上予以保证90第五节材料供应上予以保证91第六节劳动力组织保证92第七节工种的良好配合予以保证93第十二章安全文明施工措施93第一节施工安全保证措施93第二节文明施工与环境保护措施103第三节成品半成品保护措施112第十三章标段之间、同配套管线的配合措施115第十四章防“传染性疾病”的措施116附：拟投入的主要施工机械发备表1."I1劳动力计划表表8.2施工进度网络图表8.3.施匚进度横道图施工总平面图表8.4临时用地用表8.5项目管理机构配备情况表表8.6项目经理简历表表8.7项目技术负责人简历表表8.8项目管理机构配备情况辅助说明资料表8.9第一章编制依据、编制原则第一节编制依据1、中国市政工程XX设计研究院设计的成都市XX片区“新居工程”配套市政道路工程设计图。2、中国市政工程XX设计研究院设计的成都市XX片区“新居工程”配套市政排水工程设计图。3、成都市XX片区“新居工程”配套市政道路工程XX标段施工招标文件、施工招标答疑会议纪要及招标须知等。4、国家现行的有关市政施工验收规范和操作技术规程。5,中国市政工程XX设计研究院编注的市政统一做图法和设计图集。6、我国现行的市政道路工程质量检验评定标准(CJJ1.-90)及市政排水管渠工程质量检验评定标准(CJJ3-9O);给排水管道工程施工及验收规范(GB50268-97)o7、国家、省有关安全生产、文明施工有关规程规定8、木单位施工类似工程项目的能力和技术、机械装备实力等实际情况。9、本单位多年来参加类似工程项目的施工经验。10、施工现场实际踏勘、调查结果。第二节编制原则本工程是市政府根据成都市XX区发展宏图，结合城市形象的需要而拟定修建的，属城市综合整治改建工程。根据该工程的重要意义，本施工组织设计以确保施工质量安全，确保施工工期，创一流管理的指导思想进行编制。一、在施工组织机构建立上立足专业化，选用最有经验的管理人员和具有技术专长的技术人员组成强有力的施工组织管理的核心层，全面负责工程的施工进度、工程质量以及人力、物力、财力的分配和安全保证等，宜接对业主和监理工程师负责。:、在机械及检测仪器配置方面加强管理，不断提高机械化施工和劳动生产力，为保证工程质量、工程工期提供有力的物资条件。三、在工程施工上，仔细分析，合理安排施工计划，用统筹方法组织平衡流水作业和立体交叉作业，不断加快工程进度。四、在施工方案的制定、施工工艺的选择、施工技术的实施方面立足规范化、标准化，落实各项施工技术措施，确保工程质量和工程工期。五、精心进行现场布置，节约施工用地，组织文明施工，搞好环境保护。六、严格执行施工验收规范、有关操作技术规程，加强生产管理，确保工程捏，工程工期和施工安全。七、实施“精品工程”战略，通过精心组织、精心施工，保优质、创信誉，向业主交一个质量优良，用户满意的工程。八、遵守党和国家及政府的有关方针政策，为西部的开发做贡献。第二章工程概况第一节工程项目情况一、工程名称：成都市XX片区“新居工程”配套市政道路工程XX标段二、工程内容：道路、排水、电力管沟工程的施工（含沥青碎路面）（）桩号为:XX标段：0÷943.0051+576.205的部分道路路床、路基、路面（不含沥青碎路面）的新筑等。（二）桩号为：XX标段：0+943.0051+576.205的污水、雨水管道安装及构筑物砌筑等。三、工程地点：成都市XX区XX街办辖区内四、业主名称：成都市XX建设投资有限责任公司五、设计单位：中国市政工程XX设计研究院六、工程工期：120天七、工程质量目标：合格第二节设计概况一、道路工程（一）平面成都市XX寺桂林片区2T线道路工程位于成都市东北郊区，西起B线道路，东至A线道路，道路全长1.616公里，红线宽度为20米，为城市次干路。木标段为：O珍13.0051+576.205。道路起止桩号:1、XX标段:0+943.0051+576.205,全长633.2m（二）纵段面1、设计时综合考虑道路沿线地形、地势、水文地质条件及永久性建筑物室内外地坪高，特别是道路与两侧相交道路和沿线建筑物的衔接。2、工程所在场地属平原地区，设计时充分考虑了排水工程对路面设计标高的影响。3、施工时，应先核对道路相接处的现状高程，注意在平、纵上顺接。4、路面设计高为道路中线处路面标高；本工程高程系，采用成都高程系。（三）横断面道路红线宽为20米，左侧人行道宽3.5米，机动车道13米，右侧人行道宽3.5米。道路为块板断而形式，路面结构为沥青混凝土路而。（四）结构1、道路等级：城市次干路；2、设计车速：30Km/h;3、设计荷载：道路BZZ100KN;桥梁城-B级：4、路面结构设计年限：15年；5、抗震设防烈度：7度。道路结构：车行道:面层为IoCm厚沥青碎+上基层为25Cm厚水泥稳定级配碎石+底基层为30Cm厚天然砂砾+±路基层。人行道：采用5cm彩色人行道方块砖+2Cm砂浆垫层+15Cm厚石灰土+压室土路基。弯沉及压实度：(1)车道面层：表面层沥青睑抗压模量1200MPa弯沉值36.5(1.1.00)mm;中面层沥青碎抗压模量100OMPa弯沉值41.5(1/100)mm。(2)车道下水泥稳定级配碎石抗压模量500MPa弯沉值49.5(1/100)mm(3)车道天然砂砾下基层：最大粒径WIOCm,抗压模量170MPa弯沉值158.5(1.100)m0(4)±基回弹模量30MPa或变沉值310(1.100)mm基层压实度要求：(均为重型击实)路槽在路基以下0.8米范围内293%0.81.5米范围内290%二、排水工程(一)、本设计2-1线道路红宽度为20米，根据城市工程管线综合规划规范(GB5028g-98)的规定，本条道路各种管线均为单边布置，管线具体位置详见：管线排列图。排水工程起止桩号：雨水：XX标段：0+943.0051.+576.205,井号为：Y30Y500污水：XX标段：0+943.0051.+576.205,井号为：W32W49°管线位置：污水管线位于道路中线以北2m处。雨水管线位于道路中线以南2m处。（二）、设计标准雨水管管径的确定根据各计算管段汇水面积和成都暴雨强度公式计算出设计流量，再根据设计坡度查表确定其管径。暴雨强度公式：q=附川EP）设计重现期采用1年，地面集水时间<÷125P;,»076«（t=t1+mt2）t1.取10分钟,延缓系数m取2,综合径流系数取0.65,雨水支管间距般90120根，其管径为d5OO。雨水管设计暴雨强度重现期规范规定般采用0.55年。（三）、管道管材及接口：本设计雨污水管管径大于或等于<1800的采用国标二级承插式钢筋混凝土排水管，其管道接口采用橡胶圈接口；其余均采用高密度聚乙烯（HDPE）双壁缠绕管，其管道接口为热收缩套连接。混凝土管和塑料管管道基础均采用180°砂石带状基础，详95S516/1I,在软弱地基段在砂石基础下先垫03米厚砂卵石。雨水口连络管及管顶覆土小于0.7米均采用360°混凝土带状基础。管道基础应置于密实的未扰动的原状土层上，要求地基承载力，R大要求的地基承载能力。换填深度根据现场情况由建设、监理、施工以及设计院等单位有关人员共同商定。（四）、附属构筑物除交叉口的雨水口设置不一定垂直检查井外，其余雨水口均垂直于检查布置，雨水口采用单、双建雨水口，其连络管均采用DN300高密谋聚乙烯双壁缠绕管，坡度为2%»雨水口深1.0米，并加深0.3米用以沉砂，雨水口采用边沟单双蓬雨水口详95S518-2/8、9。雨水检查并详见：02S515/11.14.17页，矩形雨水检查并详见：2S515/32、34、360污水检行井详见：2S515/20-29«检查井井盖面叮路面齐平，图中所注首道所在地设计地面标高根据道路纵横坡度计而得，若与道路设计标高有出入，特别是交叉口处，应以道路设计标高为准。交叉口雨水口的设置，除按平面图中所布置的雨水口施工外，还应增设平面图中没有而道路竖向设计中有的雨水口。雨水口雨水篦子采用重型钢钎钎水篦子，检查井井盖井座亦采用重型钢纤维井盖井座。（五）、预留支管（井）1、雨水预留支管管径为d400,污水预留支管为d300,坡度均为1>预留支管检查井位于道路绿化带外2.Om处，雨水侦留支管检查井井底标高较支普管底标高低02m.便于沉砂。2,道路红线外现状地面标高低于道路设计标高1.5m以上，可笆不设置支管检查井，仅将支管伸出路墙0.5m,用M5水泥砂浆砌MU1.O机制标砖将管口封死。道路红线外现状地面标高高于道路设计标高1.Om以上，则将支管理至路堑墙脚，支管检查并视地块开发情况适时砌筑。三、其它施工前，应核对相接道路、地下管道的高程，如有矛盾，及时提供，协商解决。施工时，如有构筑物穿过道路、应根据相关设计图进行加强处理。如土基土质较差时应换填，沟槽回填土需分层碾压密实，每层厚W30cm.回弹模量E>170MPa.在施工条件允许的情况下，可采用原土掺8%的石灰改性处理。
