建筑用光伏构件通用技术要求（修订征求意见稿）.docx

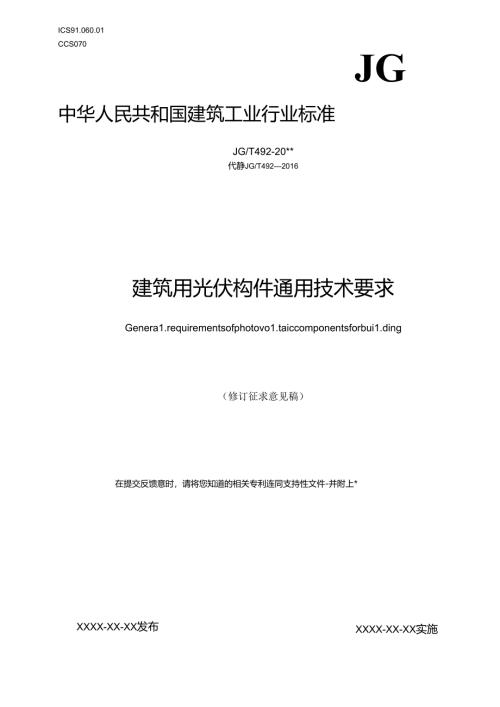

ICS91.060.01CCS070JG中华人民共和国建筑工业行业标准JG/T492-20*代静JG/T4922016建筑用光伏构件通用技术要求Genera1.requirementsofphotovo1.taiccomponentsforbui1.ding（修订征求意见稿）在提交反馈意时，请将您知道的相关专利连同支持性文件-并附上*XXXX-XX-XX实施XXXX-XX-XX发布中华人民共和国住房和城乡建设部发布目次前吉II1范围12规范性引用文件13术谱和定义31分类、代号和标记35总体要求46要求57试验方法88检脸规则109标志、包袋、运输和贮存12附录A（规范性）光伏构件抗平面外荷载性能测试试脸序列图11附录B（规范性）光伏构件抗踩踏性能试验方法15附录C（规范性）光伏构件太阳得热系数测试计算方法20本文件按照（；B/TI.I202OE标准化工作导则第1制分：标准化文件的结构和起草规则3的规定起草.本文件代替JG/T492-2016C建筑用光伏构件通用技术要求3.与JG/T492-2016相比,除结构调整和编辑性改动外，主要技术变化如下：更改了光伏构件的分类、代号和标记（见第1章，2016年版的第1章：一增加了玻璃、背板、中间层、边框等材料的相关要求%5.1）；更改了尺寸偏差对公称厚度的要求（见6.1.2,2016年版的6.1.2）：更改了色差的要求及试验方法（见6.1.3、7.1.3,2016年版的6.1.3、7.1.3）；更改了电气性能及试脸方法（见722016年版的6.2、6.4）：一将抗风压性能更改为抗平面外荷载性能,并对应更改了试验方法（见6.3,7.7,2016年版的6.3、7.3）：增加了抗风携碎物冲击性能、透光折减系数、颜色透射指数、太阳得热系数及抗踩踏性能等与建筑特定安奘部位有关的要求及试验方法（见6.4、7.4.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的费任.本文件由住房和城乡建设部标准定额研究所提出.本文件由住房和城乡建设部建筑制品与构配件标准化技术委员会归口.本文件起草地位：本文件主要起草人：本文件及其所代售文件的历次版本发布情况为：2016年首次发布为JGrr4922016；本次为第一次修订。建筑用光伏构件通用技术要求1葩国本文件规定了建筑用光伏构件的术语和定义、分类、代号和标记、一般要求、要求、试抬方法、检验规则及标志、包装、运输和贮存。本文件适用于工业与民用建筑用标准光伏构件的生产、检验.2规楚性引用文件下列文件中的内容通过文中的规他性引用而构成本文件必不可少的条款.其中,注日期的引用文件，仅该口期对应的版本适用于本文件;不注F1.期的引用文件.其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T1216外径分尺GB/T5237.2GB/T5237.3GB/T5237.4铝合金建筑型材铝合金建筑型材铝合金建筑型材笫2部分:第3部分:第4部分:阳极氮化型材电泳涂漆型材喷扮型材GB/T5237.5铝合金建筑型材第5部分:喷漆型材GB/T7106GB/T8484建筑外门窗气密、水密、抗风压性能检测方法建筑外门窗保温性能检测方法GB/T8485建筑门商空气声隔声性能分侬及检测方法GB8624建筑材料及制品燃烧性能分级GB/T9056金阑直尺GB11614平板破瑞GB/T11942GB/T11976GB/T12513GB/T15227彩色建筑材料色度测眼方法建筑外窗采光性能分级及检测方法镇玻璃构件耐火试验方法建筑幕墙气密、水密、抗风压性能检测方法GB15763.1建筑用安全成烟第1部分:防火玻璃GB15763.2GBGB15763.315763.4建筑用安全玻璃建筑用安全玻璃建筑用安全玻璃第2部分;第3部分:第4部分:剂化玻璃夹层玻璃均质铜化玻璃GB16776建筑用硅渤结构密封股GB17841幕墙用钢化玻璃与半钢化玻璃（；B/T18922建筑颜色的表示方法GB/T21086建筑幕墙GB/T22083建筑密封收分级和要求GB/T25968分光光度计测盘材料的太阳透射比和太阳吸收比试验方法GB/T29013建筑幕墙保温性能检测方法GB/T29551建筑用太阳能光伏夹层玻璃GB/T29738建筑幕墙和门窗抗风携碎物冲击性能分级及检测方法GB/T29759建筑用太阳能光伏中空玻璃GB/T31031晶体硅太阳电池组件用绝缘背板GB/T31433建筑幕墙、门窗通用技术条件GB/T34328轻质物理强化玻璃GB/T38261建筑新增耐撞击性能分级及检测方法GB/T39526建筑幕墙空气声隔声性能分级及检测方法GB/T41336建筑幕燔防火性能分级及试验方法GB/T50002建筑模数1.调标准GB50057建筑物防雨设计规范JC/T1006釉面钢化及轴面半钢化玻璃JC/T2170太阳能）t伏组件用碱反射膜破璃JG/T231建筑玻璃架光顶技术要求JG/T342建筑用玻璃与金属护栏JGJ/T251建筑钢结构防腐蚀技术规程SJ/T11722光伏加件用背板IEC61215I地面用光伏组件设计薨定和定型第1部分：测试要求（Te>restriHIPhOtOVO1.taiC(PV)BoduIes-Designqua1.ificationandtypeapprova1.-Part1：Testreuire三ents>IEC61215-2地面用光伏组件设计签定和定型第2部分：试脸程序(Tcrresiria1.Pho1.ovo1.iaic(PV)nodu1.esDesignqua1.ificationandtypeapprova1.Part2:Testprocedures)IEC61701光伏组件盐雾腐蚀灯试验(Sa1.tUiStcorrosiontestingofphotovo1.taic(PV)modu1.es)IEC617301光伏组件安全鉴定第1部分：结构要求(Photovo1.taic(PV)modu1.esafetyqua1.ificationPartI：Requirementsforconstruction)IEC61730-2光伏祖件安全鉴定Phot。Vo1.taiC(PV)modu1.esafetyqua1.ification-Part2:RequireaentsfortestingIEC62790光伏组.件接战自安全要求和试验(Junctionboxesforphotovo1.taic三odu1.es-Safctyrequirementsandtests)IECTS60904-13光伏组件第13部分：光伏组件的电致发光(Photovo1.taicdevices-Part13:E1.ectro1.uminescenceofphotovo1.taicmodu1.es)ISO10292建筑玻璃多层玻璃窗稔态U-值(传热系数)的计算G1.assinbui1.ding-Ca1.cu1.ationofsteadystateUva1.ues(therma1.transmittance)ofmu1.tip1.eg1.azing3术语和定义下列术语和定义适用于本文件，建筑用光伏构件photovo1.taiccon>onentsforbuiIding具有建筑构件功能的光伏发电产品。注：冏称光伏构件.4分类,代号和标记4.1 分类和代号4.1.1 按光伏拘件在建筑中的安装部位分类，代号见表1。表1光伏构件在建筑中的安装部位分类和代号代号,ADM1.ZIMQI-ZYCDWCIBYPZS5建筑安装部位Y.；!透光哥圾非遗光幕墙遮阳次光顶场面W栏板装饰其他注：当光伏构件可用于多个建筑安装部时，立标记多个光伏构件代号代号之何用分开.4.1.2 按光伏构件封奘用的电池种类分为：a)品体硅电池，代号J:b)薄膜电池，代号B。4.2 标记光伏构件按产品代号(GFGJ)、安装部位、电池种类、标忐尺寸、标称功率、标准代号顺序标记。-11-JGTxxxx×-xxxx标准代号标称功率.史为IC（*）标志尺寸，长X宽X原或长径XJ仪位为花米（m）电池种类1安装位I产品代弓（GFCJ）注I标志尺寸为成从光伏构件安装的定位尺寸.示例I标功率为18S*标志尺寸为:K1.OOOmm.½800mm.Tf.24mm.一用晶体硅电漕的屋顶用光伏构件,标记为:GFGJ-WD-J-I85-1O（X）X8OO×24-JGT492-XXXX5总体要求5.1 材料5.1.1 坡瑞平板玻璃应符合GB11614的规定：钢化玻玻应符合GB15763.2的规定：均质审化玻璃应符合GB15763.4的规定：半钢化玻璃应符合GB17841的规定：轻质物理强化破理应符合GB/T34328的规定t轴而钢化及轴面半钢化玻璃应符合JQT1.OO6的规定：防火坡斓应符合GB15763.1的规定：减反射股玻璃应符合JCT2170的规定。1.1.1 板晶体硅光伏构件的绝缘背板应符合GBT31034的规定，当采用高分子材料时，应符合Syr11722的规定。1.1.3 中间层中间层应选用符合建筑用要求的胶漠，如聚乙烯醉缩丁酸（PVB）胶膜、聚乙烯辛烯共弹性体（POE）股膜、乙烯-IW酸乙烯共聚物（EVA胶膜等.1.1.4 边框光伏构件采用边框时,其机械栽荷性能应符合IEC61215-2的规定,机械连接性能应符合IEC61730-1的规定,耐盐雾脱蚀性能应符合IEC61701的规定.1.1.5 接线盒接线盒应符合IEC62790的规定.1.1.6 其他光伏构件的材料还应符合下列规定：a）主要材料之间的物理、化学和力学性能应具有兀配性：b）作为受力构件时，应满足安袋部位所需要的刚度、强度和耐候性要求：C）防腐材料应具有良好的耐腐蚀性能，防腐措施应符合JGJZT251、GB/T5237.2、GB/T5237.3、GB/T5237.4和GB/T5237.5的规定:d）焊接材料应使焊维的强度与母材相适应：e）密对材料耐候性能应符合GB/T22083的相关规定.5.2 防火光伏构件应满足所安装部位对建筑材料或制品燃烧性能分级的要求，弁应符合GB8624的相关规定.5.3 发电光伏构件的基本发电性能应符合IEC61215的规定.54防雷带金属边根光伏构件应有能与建筑金属支撑构件可他连接的配件，其防需措施应符合GB50057的相关现定.5.5 标志尺寸建筑用光伏构件的标志尺寸应与建筑模数相协调.并应符合GB/T50002的烷定.6要求6.1 外观6.1.1 外观质量光伏构件不应有裂口、爆边'脱胶、皱痕、条奴等外表面损伤，不应有引出蛤破榻、失效、脱落或带电部件裸需等缺陷：可视区的点状跳陷、线状缺陷应符合GB15763.3的相关规定.建筑用光伏夹层玻璃的外观质疑还应符合GB/T29551的相关规定，建筑用光伏中空玻璃的外观物法还
