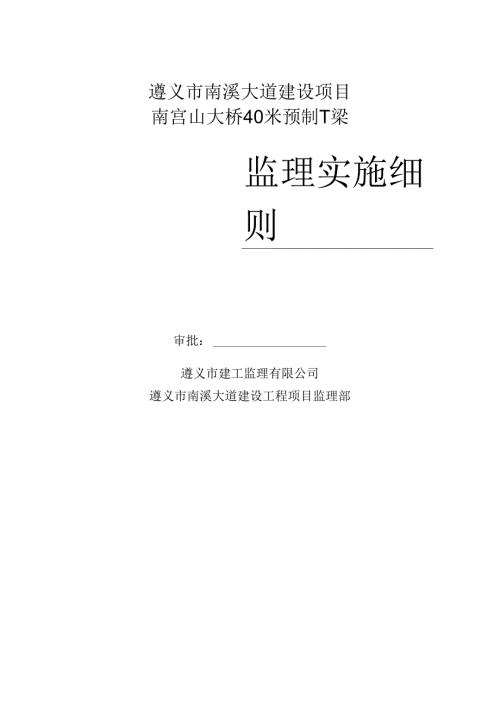

遵义市南溪大道建设项目南宫山大桥40米预制T梁监理实施细则审批：遵义市建工监理有限公司遵义市南溪大道建设工程项目监理部1 .监理依抠：2、监理原则：四、检查缸方案及检查*工工艺1、监理准备2、监理内容衣、检查冬季#ytMi.26.27.30七、检查质量检验标准八、检查质保证指It九、检查安全保同m十、检查文明茂工情近十一、检查环境保护和水土保持指It十二、检查安全应&救援情况南宫山大桥梁片工程数量表序号桩号结构物名称梁板类型数量（片）品注1K2+057.4'812.4南宫山大桥40mT武2102K0+037.4'573.431号辅道桥4O11T梁783K0+041.83"577.934号辅道桥40mT梁78南宫山大桥T梁预制场位于主线路基K2+900-K3+260段，占地1440（）m1,主要负责预制南宫山大桥主线桥、1号辅道桥及4号辅道桥40米T梁生产任务。预制梁场T梁模板配置根据施工工期要求平均每天制2片T梁，8个月完成全部T梁预制，并且每片T梁模板周转周期预计为2天/次，我们配置3套中梁模板，2个半套边梁模板，梁场制梁台座根据每片T梁从钢筋安装到移梁计划占用台座时间为10-12天（根据气温情况及同养试块抗压强度确定）并且每天制梁2片的工期要求，我们设置24个制梁台座来满足施工要求，1列整体式存梁台座，分双层存梁，存梁总数量达到22片，为满足提梁移梁的需要，预制梁场配置龙门吊3台，其中1台30T、2台80To40nT梁预制高度2.5m,中梁预制宽度1.75m,边梁预制宽度1.975m,采用C50混凝土。跨中段预制T形梁梁肋宽度设计段cm,马蹄宽度为60cm,靠近端部时梁肋宽度由20Cm渐变至40cm。预制T梁梁顶横坡为每孔两端横坡的平均值。横隔板底面横坡与梁顶横坡一致。桥面横坡由盖梁、支座垫石调整，为使支座水平设置。南宫山大桥上构横断面图三、施工部署检查要点（资料检查）1、要求建立总体施工管理目标1.1、 质量目标工程质量符合国家、交通部颁发的施工规范、质量标准和业主相关的质量要求。工程一次验收合格率达到100%。1.2、 安全目标杜绝因工死亡事故，现场施工人员重伤、轻伤频率控制在0.5%。以内，不发生重大设备事故、重大交通事故、火灾事故和其他安全事故，争创安全生产先进单位。1.3、 工期目标根据南溪大道总体工期安排，拟定2019年2月20日正式开始制梁，2019年10月20日全部完成，计划工期8个月。2、监理资源配置情况2.1、监理部人员配备情况为保证本项目T梁预制的顺利实施，我部配备业务能力强、经验丰富的监理人员组成项目监理队伍，进行梁场建设、T梁的预制、运输以及架设施工。桥梁T梁预制工程主要监理人员如下:序，；职位姓名序号职位姓名1项目总监陈宏5专业监理工程师付应祥2项目副总监谢国勤6专业监理工程师江吴翔3总监代表袁友军7专业监理工程师秦松4监理员简飞洪8监理员张仁贵四、检查施工方案及监理施工工艺1、施工前准备监理事项I-K要求施工单位技术人员认真熟悉设计图纸，掌握施工规范,向施工人员按照施工图纸进行详细技术交底。1.2、要求施工单位测量人员认真细致地审阅施工设计图纸，并在预制过程中随时控制好梁顶面高程，另外定期对台座进行沉降观测。1.3、 要求施工单位开工前组织备料，试验人员对钢筋及其它材料进行复检，按规定对砂、碎石、水泥及钢筋取样进行试验，以确保进场材料的质量。同时做好水泥浆及碎试配工作。根据施工进度计划分批组织水泥、砂、石、外加剂、钢筋、钢板、钢绞线、波纹管、锚具等进场，并按设计和规范规定的要求作C50混凝土配合比及每批材料的抽样送检，合格后方nJ使用，各种材料分别堆放，并做好防水措施。1.4、 要求施工单位质量人员负责分部工序的自检、报监理验收及资料整理，在施工的过程中要严格控制好各工序的施工质量。质检人员要对施工的全过程进行控制，把质量隐患消除在萌芽状态。1.5、 要求施工单位安全负责人要对现场的用水、用电、吊装、交通等情况做好检查与部署，确保施工的安全顺利进行。1.6、 要求施工单位材料准备：所用的各种原材，应认真筛选，检验合格，并经监理工程师批准，并坚持有见证送检制度。水泥应符合国标，并附有制造厂的水泥品质试验报告。所用钢筋必须符合国标,并附有钢筋品质试验报告和出厂合格证,报监理验收I1.进料时应按照不同品种、不同规格分批进料、验收，分别存放，设立明显标志，不得混杂，场地应有混凝土枕梁支垫，防止钢筋锈蚀。钢绞线、波纹管、锚具应送试验室检验有质量检验报告，张拉器具应有标定证书。1.7、 要求施工单位T梁模板采用大块定型钢模。模板上安装附着式高频振动器。T梁模板在钢模厂加工制作，在模板首次使用前对模板进行预拼装，检查模板板缝是否严密，翼板调节螺栓是否可按要求调整，模板的拼装及拆除是否方便，模板设置是否合理利于施工；并对模板表面认真进行除锈工作，然后在涂刷脱模剂。模板检验合格后方能使用。1.8、 要求施工单位:振捣器：为保证梁体振捣质量,采用ZF75-150型附着式振捣器进行振捣。现场用钢板制作成挂件焊在T梁模板两侧，同时采用30型及50型振动棒配合使用。校表面被粘结模板，引起麻面。模板拼装接缝不严密，灌注睑时缝隙漏浆、碎表面沿模板缝位置出现麻面。振捣不密实，混凝土中的气泡未排除，一部分气泡停留在模板表面，形成麻点。采取防止措施：模板表面清理干净，不得粘有干硬水泥砂浆等杂物，钢模板脱模剂涂刷均匀，不得漏刷。碎必须按操作规程分层均匀振捣密实。严防漏捣，每层碎均匀振捣宜到气泡排除为止。1.8.2 蜂窝现象：混凝土表面局部疏松，砂浆少石子多，石子之间出现空隙，形成蜂窝状空洞。原因分析：混凝土配合比不精确或拌合楼计量器具不准确：混凝土搅拌时间短、没有拌合均匀，混凝土和易性差，振捣不密实。未按操作规程浇筑碎，下料不当造成离析，振捣不出砂浆。碎一次性下料过多，没有分段、分层浇筑，振捣不实或下料与振捣配合不好，未振捣又下料，因漏振现象造成严重漏浆。模板孔隙未堵好，或模板支设不牢固，振捣碎时模板移位，造成严重漏浆，形成蜂窝。预防措施：碎配料时严格控制配合比，经常检查，保持材料计量准确。采用电子自动计量。碎拌和均匀，颜色一致，其延续拌合的时间符合规定。碎自由下落高度小于2米，浇筑层厚不得大于振捣器作用部分长度的1.25倍，振捣器至模板的距离不应大于其振捣器有效作用半径的1/2。为保证上下层得碎的结合良好，振捣棒应插入下层校5IOCm（在下层出凝前）。浇筑时，应经常观察模板、支架、接缝等情况。发现有模板走动，应立即停止浇筑，并在初凝前修正完毕。在钢筋密集区使用小型振捣棒振捣。1.8.3 、碎缺楞掉角：睑局部掉落，不规整、棱角有缺陷。原因分析：常温施工时，过早拆除承重模板。拆模时受外力作用或重物撞击或保护不好，棱角被碰掉，造成混凝土缺楞掉角。采取措施：拆除钢筋混凝土结构承重模板时，睑应具有足够的强度（12MPa以上），表面及棱角才不会受到损坏。1.8.4 混凝土板而无光泽。原因分析：施工周期长模板面粘有土尘或杂物，且不易清理，尤其采用水冲后没冲洗干净。级负责制，制定切实可行的安全管理办法和奖惩制度，明确各职能部门和有关人员的安全工作职责。各级各类人员各负其责，定期检查、考核，奖惩兑现。引入竞争机制，把安全生产纳入承包内容，与业主签订安全生产协议，与施工队逐级签订安全生产包保责任状，做到上对下一级包一级，下对上一级保一级。“谁主管谁负责”、“管生产必须管安全”明确分工，责任到人。（2）组织上场人员认真学习安全生产法、建设工程安全生产管理条例等有关安全的法律、法规、办法和制度，而全体现场职工进行主人翁责任感和安全第一的教育、本职工作安全基本知识技能安全教育、操作规程、排除险情和应急措施的教育、遵守规章制度和岗位作业标准教育。（3）建立安全生产检查制度，做到班组日查，队周总结，项目部每月进行一次安全教育和检查评比，使警钟常鸣，常抓不懈。安全保证体系。2、监理员检查张拉作业安全注意事项所有张拉设备和机具使用时均必须由专职人员负责进行检查和维修，确保状况良好各张拉工必须经过培训考核取得合格证，方可持证上岗操作，杜绝违章作业。（1）钢绞线有出厂合证，进场后先进行外观检查，合格后其力学性能试验按铁道部现行砂与砌体工程施工标准的要求办理。对钢绞线的弹性模量试脸按每批号进行。（2）锚具、夹具和连接器应符合国家现行预应力筋用锚具、夹具和连接器（GB/T14370）的有关规定并经检验合格后方可使用。（3）压力表应与张拉千斤顶配套使用。侦应力设备应建立台帐及卡片并定期检查。（4）严格执行安全操作规程进行施工，施工前要预先进行交底,每区域施工前应对张拉操作人员进行安全教育。(5)锚具、夹具应设专人妥善保管，避免锈蚀、玷污、遭受机械损伤或散失。施工时在终张拉完成后对锚具进行防锈处理。(6)张拉前仔细检查张拉平台的安全性，并在张拉平台上搭设高度适当的安全挡板，防止张拉中的意外事故伤及人身安全。(7)施工操作人员必须配备安全防护用品，进入施工现场，必须戴安全帽，高空作业时操作人员必须系安全带。(8)从施加预应力至锚固后封端期间，除非采取有效屏蔽措施,否则操作人员不得在锚具正前方活动。(9)张拉过程中，测量伸长值或拆卸工具锚时，操作人员应站在千斤顶侧面，应禁止非预应力施工人员进入张拉区域。(IO)从开始张拉至孔道压浆完毕的过程中，不得敲击锚具、钢绞线和碰撞张拉设备。张拉过程中发现张拉设备运转声音异常，应立即停机检查维修。(I1.)特殊情况下，在更换夹具时，两端都应装上千斤顶，采取其它措施放松预应力筋时，应仔细做好施工现场的安全防护工作。(12)压浆人员必须站在锚具两侧操作，严禁正对锚具，也不得踩踏高压油管。(13)张拉设备使用前，应对高压油泵、千斤顶进行空载试运行,无异常情况方可正式使用。高压油管使用前应作耐压试验，不合格的不能使用。(14)电器设备由专人管理，电闸箱应符合技术要求，电源线在使用前应进行测试，不得违章作业，作业完毕后必须将总电源切断，所有电器设备应遮盖。严格遵守施工现场的用电制度。(15)切割钢绞线时应注意防止砂轮片破碎伤人。操作人员需带防护眼镜.3、监理员检查用电作业安全注意事项(1)现场照明：照明电线绝缘良好，导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须接零。(2)配电箱、开关箱：使用BD型标准电条，电箱内开关电器必须完整无损，接线正确，电箱内设置漏电保护器，选用合理的额定漏电动作电流进行分级匹配。配电箱设总熔丝、分开关，动力和照明分别设置。金属外壳电箱作接地或接零保护。开关箱与用电设备实行一机一闸一保险。同一移动开关箱严禁有380V和220V两种电压等级。(3)架空线：架空线必须设在专用电杆(水泥杆、木杆)上，严禁架设在树或脚手架上，架空线装设横担和绝缘广。架空线离地4m以上，离机动车道为6m以上。(4)接地接零：接地采用角钢、圆钢或钢管，其假面不小于48mm2一组二根,接地间距不小于2.5m,接地符合规定,电杆转角杆,终端杆及总箱，分配电箱必须有重复接地。(5)用电管理：安装、维修或拆除临时用电工程，必须由电工完成,电工必须持证上岗，实行定期检查制度，并做好检查记录。4、监理员检查起重作业安全注意事项(1)作业前必须检查作业环境、吊索具、防护用品。吊装区域无闲散人员，障碍以排除。吊索具无缺陷，捆绑正确牢固，被吊物与其他物件
