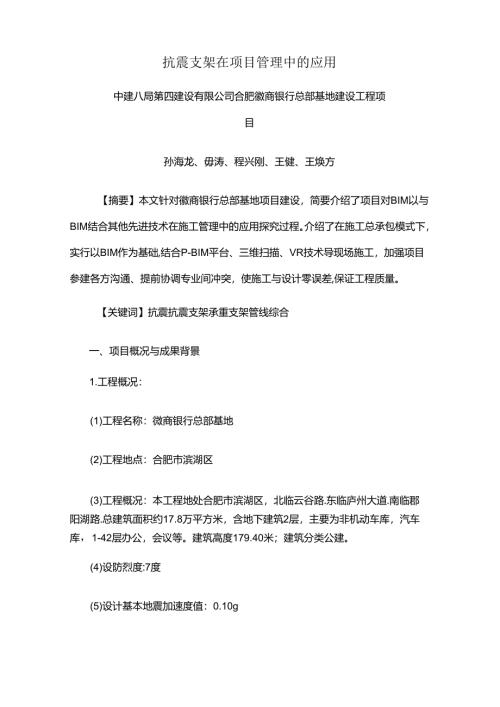

抗震支架在项目管理中的应用中建八局第四建设有限公司合肥徽商银行总部基地建设工程项目孙海龙、毋涛、程兴刚、王健、王焕方【摘要】本文针对徽商银行总部基地项目建设，简要介绍了项目对BIM以与BIM结合其他先进技术在施工管理中的应用探究过程。介绍了在施工总承包模式下，实行以BIM作为基础,结合P-BIM平台、三维扫描、VR技术导现场施工，加强项目参建各方沟通、提前协调专业间冲突，使施工与设计零误差,保证工程质量。【关键词】抗震抗震支架承重支架管线综合一、项目概况与成果背景1.工程概况：(1)工程名称：微商银行总部基地(2)工程地点：合肥市滨湖区(3)工程概况：本工程地处合肥市滨湖区，北临云谷路.东临庐州大道.南临郡阳湖路.总建筑面积约17.8万平方米，含地下建筑2层，主要为非机动车库，汽车库，1-42层办公，会议等。建筑高度179.40米；建筑分类公建。(4)设防烈度:7度(5)设计基本地震加速度值：0.10g(6)抗震设防烈度和设计基本地震加速度取值的对应关系，应符合表3.3.2的规定。设计基本地震加速为0.15g和0.3Og地区内的建筑机电工程，除建筑机电工程抗震设计规范另有规定外,应分别按7度和8度的要求进行抗震设计。抗震设防烈度和设计基本地震加速度值的对应关系抗震设防烈度6789设计基本地震加速度值0.05g0.10(0.15)g0.20(0.30)g0.40g注：g为重力加速度。随着城市化建设的加快，现代建筑越建越大、越建越高，特殊是人们对商业建筑功能的要求越来越高，商业综合体中机电安装专业众多、工程量大。机电抗震作为抗灾难领域的一大重要内容，显得尤为迫切。合肥徽商银行总部基地建设项目作为徽商银行的总部办公基地、合肥市的地标建筑物，设计功能齐全、种类众多,抗震支架的实施将确保工程的平安性和先进性。二、选题理由本工程作为银行类综合体项目，其中机电安装专业众多、工程量大、同时工期要求较高一抗震支架作为必实施项，又是新技术、新施工内容。须要工程总承包商面对全新的技术与管理挑战，以其技术实力、管理阅历，结合工程的自身特点，实行更加创新的管理方式，以实现工程质星更优，管理水平更高的目标。三、实施时间实施时间2016年07月2017年07月分阶段实施时辰表前期管理策划2016年07月2016年09月管理措施实施2016年10月2016年11月过程跟踪检查2016年12月2017年05月成果与总结2017年06月2017年07月四、管理重点与难点1.管理难点(1)工程体量大，专业多.管线困难，深化设计与施工难度大(2)材料选购量大、种类多，技术要求困难(3)工程质量目标高.工期紧,业主要求高(4)清工模式，劳务分包多，组织管理难度大2.管理重点(1)图纸综合深化设计(2)物资与成本管理(3)工期管理(4)劳务管理五、管理创新点1 .依据抗震支架的新型性特征，发挥深化设计优势，确保质量与效益最大化。2 .利用BIM技术深化排布，优化管线与支架排布，3 .依据抗震支架的可替代传统承重支架性,削减传统支架数量,节约费用。六、管理实施过程1.设计范围依据建筑机电工程抗震设计规范设计范围为：3.1.6建筑机电工程设施抗震设计应以建筑结构设计为基准，对其与建筑结构的连接构件和部件应实行相应措施进行设防。对重力不超过1.8kN的设备或吊杆计算长度不超过30Omm的吊杆悬挂管道，可不进行设防。a）给水、消防、空调水管道系统抗震支撑设计范围：室内给水、消防、空调水管道，管径大于或等于DN65mm的管道系统。b）电气系统管道与电缆桥架系统抗震设计范围：管径大于或等于DN65mm的电线套管。150Nm与以上的电缆梯架、电缆槽盒、母线槽。c）空调、通风、防排烟管路系统抗震支撑设计范围：矩形截面面积”038m2和圆形直径大于等于0.7m的风管系统。全部防排烟风道、事故通风风道。2 .抗震加固节点的设苣与安装要求：(1)每段水平直管道应在两端设置侧向抗震加固节点。(2)当两个侧向抗震加固节点间距超过最大设计间距时.应在中间增设侧向抗震加固节点。(3)每段水平直管道应至少设置一个纵向抗震加固节点，当两个纵向抗宸加固节点距离超过最大设计间距时，应按要求间距依次增设纵向抗震加固节点。(4)抗震加固节点的斜撑与吊架的距离不得超过0.1m。(5)刚性连接的水平管道.两个相邻的加固点间允许纵向偏移.水管与电线套管不得超过最大侧向支吊架间距的1/16,风管、电缆梯架、电缆托盘和电缆线槽不得超过其宽度的两倍。(6)水平管线在转弯处0.6m范围内设苣侧向抗震加固节点。若斜撑干脆作用于管道，其可作为另一侧管道的纵向抗宸加固节点。(7)当水平管线通过垂直管线与地面设备连接时，管线与设备之间应采纳柔性连接，水平管线距垂直管线60Omm范围内设置侧向支撵,垂直管线底部距地面超过15Omm应设置抗震支撑。(8)全部抗震加固节点必需和结构主体牢靠连接，当管线穿越建筑沉降缝时应考虑沉降位移，(9)水平管道在安装柔性补偿器与伸缩节的两端必需设置侧向与纵向抗震加固节点。(10)侧向、纵向抗震加固节点其斜撑的安装垂直角度宜为45。.且不得小于30°。(11)沿墙敷设管线当设有入墙的托架且管卡能紧固管道四周时，可将其作为一个侧向抗震支撑。(12)单管(杆)抗震加固节点的设置应符合下列要求：a)距离立管06m范围内在水平管道上应设置抗震吊架；b）立管长度超过1.8m时应在其顶部与底部设置四向抗震加固节点，当长度大于7.6m时应在中间加设抗震加固节点；c）当立管通过套管穿越结构楼层时，不须要设苣抗震加固节点；d）当管道中安装的附件自身质量超过25kg时必需设置侧向与纵向抗震加固节点。（13）门型抗震加固节点的设置应符合下列要求：e）门型抗震加固节点至少须要一个侧向抗震支撑或两个纵向抗震支撑；f）同一承重吊架悬挂多层门型吊架，依据须要对承重吊架分别独立加固并设置抗震斜撑；Q门型抗震加固节点侧向与纵向斜撑应安装在上层横梁或承重吊架连接处；h）当管道上的附件重量质量超过25kg且与管道采纳刚性连接时，或附件质量为9kg25kg且与管道采纳柔性连接时，必需设置侧向与纵向抗震支撑C3 .施工组织（1）劳动力组织见下表劳动力组织状况表序号单项工程所需人数备注1管理人员42技术人员43备料员84安装人员165杂工5合计37人(2)采纳的机具设备见下表。机具设备表序设备名称单位数量用途1钻机台3钻孔2切割机台3配料3扳手把10安装4 .质量管理(1)工程质星限制标准a)施工质量执行给排水、暧通蛉收规范GB50242o安装允许偏差表序号项目允许偏差(mm)检查频率检验方法1角度±2每福格栅用水平仪2标高±10用钢尺3垂直度20锤球、钢卷尺(2)质量保证措施a)必需依据设计要求做好抗震节点锚固与安装，严禁随意调整位置导致组件承载力低于设计值。b)应依据现场状况主动实行措施，随时调整位置并进行荷载验算、.c)调整后的节点位置应与时标准的图纸上，便于后期验收查验。d)依据运用部位要求，不得在消防系统采纳化学锚栓，锚栓在安装过程中应钻孔深度到位，安装扭矩符合规范。e)预应力的螺栓应在定位后全部拧断，确保安装合格。1 )C型钢切割端口应采纳自喷锌喷涂，做好防腐与加装封盖.g)保温管道在施工后应按要求在隐藏前做好保温措施。5 .施工平安措施(1)仔细贯彻“平安第一,预防为主”的方针,依据国家有关规定、条例，结合施工单位实际状况和工程的具体特点，组成专职平安员和班组兼职平安员以与工地平安用电负责人参与的平安生产管理网络，执行平安生产责任制，明确各级人员的职责，抓好工程的平安生产。(2)施工现场按符合防火、防风、防雷、防洪、防触电等平安规定与平安施工要求进行布置，并完善布置各种平安标识。(3)各类房屋、库房、料场等的消防平安距离做到符合公安部门的规定，室内不堆放易燃品；严格做到不在木工加工场、料库等处吸烟；随时清除现场的易燃杂物；不在有火种的场所或其近旁堆放生产物资。(4)氧气瓶与乙快瓶隔离存放，严格保证氧气瓶不沾染油脂、乙焕发生器有防止回火的平安装置。(5)施工现场的临时用电严格依据施工现场临时用电平安技术规范的有关规范规定执行。(6)电缆线路应采纳“三相五线”接线方式，电气设备和电气线路必需绝缘良好,场内架设的电力线路其悬挂高度和线间距除按平安规定要求进行外，将其布置在专用电杆上。(7)施工现场运用的手持照明灯运用36V的平安电压。(8)室内配电柜、配电箱前要有绝缘垫，并安装漏电爱护装置。(9)建立完善的施工平安保证体系，加强施工作业中的平安检查，确保作业标准化、规范化。6 .环保措施(1)成立对应的施工环境卫生管理机构，在工程施工过程中严格遵守国家和地方政府下发的有关环境爱护的法律、法规和规章.加强对工程材料、设备、废水、生产生活垃圾、弃渣的限制和治理，遵守有防火与废弃物处理的规章制度，做好交通环境疏导，充分满意便民要求，仔细接受城市交通管理，随时接受相关单位的监督检查。(2)将施工场地和作业限制在工程建设允许的范围内，合理布置、规范围挡，做到标牌清晰、齐全.各种标识醒目，施工场地整齐文明。(3)对施工中可能影响到的各种公共设施制定牢齐的防止损坏和移位的实施措施，加强实施中的监测、应对和验证。同时，将相关方案和要求向全体施工人员具体交底。7 .施工实例(1)电气-电缆桥架(侧向抗震支撑)：(2)电气-电缆桥架(侧-纵向抗震支撑)：(3)消防-消防喷淋(侧向抗震支撑)：(5)暖通-空调风管(侧向抗震支撑)：(6)暖通-空调风管(侧-纵向抗震支撑)：*bAVf1.iittaiiAa(7)暖通-空调水管(侧向抗震支撑)：(8)暖通-空调水管(侧-纵向抗震支撑)：七、管理效果与评价1 .科技创新管理成果抗震支架在项目管理中的应用获得2017年中建八局第四建设有限公司“五小管理成果奖，2 .平安文明工地管理成果2016年被中国建筑第八工程局授予.平安达标示范工程.；2017年被合肥市建筑业协会授予“合肥市建筑施工平安生产标准化示范工地”；2017年被安徽省建筑业协会授予“安徽省建筑施工平安生产标准化示范工地“O3 .项目团队建设项目部于2016年被中国建筑第八工程局有限公司工会授予“工人先锋号“。4,社会效益合肥徽商银行总部基地建设项目作为合肥市标记性建筑，各级领导均高度重视.各级领导多次亲临工地现场视察工程进展状况，并赐予了高度评价。
