开关电源测试技术规范.docx

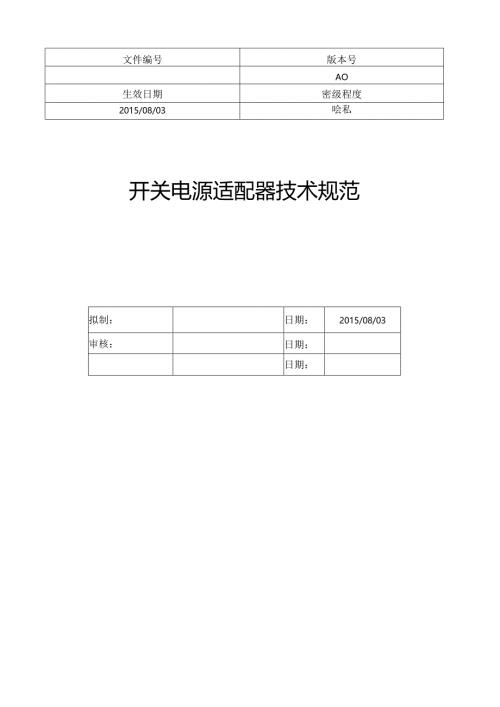

文件编号版本号AO生效日期密级程度2015/08/03哙私开关电源适配器技术规范拟制：日期：2015/08/03审核：日期：日期：修订记录日期修订版本修改描述作者2015/08/030首次发行1 .目的.为设计工程师供应电源适配器通用设计技术规格要求。1.2. 为设计验证及品质检验供应评判依据。13.为市场人员同客户技术沟通供应参考。1.4.当客户规格有特别要求时，以客户要求为准。2 .适用范围规格包含机械、电气、安规、电磁兼容、环境、牢兼性、环保等要求。3 .职责3.1. 开发部：负责本技术规范的制定及维护，对文件做出说明。32市场部：蓼照此规范同客户进行技术参数沟通。3.3. 测试部：依照此规范进行新产品设计测试验证。3.4. 品质部：依照此规范进行产品的各项性能检验。35制造部：依照此规范进行产品的制造及检测。4 .名词说明4.1. 电源适配器：把沟通电转换成平安电压输出，外置于受电设备的一种电源转换器”4.2. 开关型电源适配器()能提高转换效率、输入电压范围宽、输出电压稔定的开关型能量转换的电源适配器，供应商效率、输出电压高稳定度的电源。4.3. 原边反馈型电源适配器：属于开关型电源适配器中的种，由变压器的原边绕组反馈作为稔定输出电压，替换光耦等次边反馈电路来作为降低成本的方案，供应高效率、输出电压较稳定的电源。4.4. 线性电源适配器():采纳工频变压器把沟通电变换成平安电压，供应受电设备运用,可以选择沟通输出或整流滤波后直流输出。4.5. 空载/满载/半载：无电流输出状态/额定输出电流状态/5伙额定输出电流状态，满载也称额定负载4.6. 额定输出功率1()即铭牌注明的输出功率，也就是额定输出功率。4.7. ():脉宽调制4.8. (白激4.9. ():平均无故障间隔时间4.10. I类设备：设备的防触电爱护不仅靠基本绝缘，还包括一种附加的平安措施，即将能触及的可导电部分及设施固定布线的爱护(接地)线相连结。对广运用软线或软电缆的设备，软电线或软电缆应具有一根爱护(接地)芯线。411.类设备：防电击爱护不仅依靠基本绝缘，而且还实行附加平安爱护措施的设备，例如朱纳双重绝缘或加强绝缘的设备，这类设备既不依靠爱护接地，也不依某安装条件的爱护措施.4.12. m类设备，设备的防触电爱护依靠平安特低电压O供电，且设备内可能出现的电压不会高于平安特低电压。项目类别。类I类II类II1.设备主要特征没有爱护接地有爱护接地有附加绝缘不须耍爱护接地设计成由平安特低电压供电平安措施运用环境要及地绝缘接地线及固定布线中的爱护（接地）线连接双重绝缘或加强绝缘平安特低电压供电5 .区域规定的参考标准5.1. 类安规耍求：（，）5.60065（国际通用）5.1.1. 60065（欧洲）5.2. 类安规要求：（，）5.2.1. 60950-1（美国、加拿大）5.2.2. 60950-1（欧洲）1.1.1. 60950T（国际通用）1.1.4. J60950-1（日本）1.1.5. 14336（台湾、澎湖、金门及马祖）1.1.6. 4943（中国）1.1.7. K60950-1（韩国）5.3.要求：（-)5.3.1.15B（美国、加拿大）5.3.2.225.3355022（欧洲）5.3.4.17625（中国）5.33.13438（台湾、澎湖、金门及马祖）1.1.8. 22（澳大利亚、新西兰）5.4. 环保要求及欧盟指令要求：5.4.1. 2002/95（）5.4.2. 电子信息产品污染共限制管理方法（）5.4.3. 产品物质管理规范5.4.4. 2002/96()5.4550419()5.5. 要求：5.5.1. 217F,5.5.2. Be1.1.332,1,5.53-78IC,5.6. 美国/澳大利亚和新西兰/欧洲效率要求以及空载功率耗散要求5.6.1. USA:US2.0(400-2006-002.2)5.6.2. Austra1.ia:()4665.2-20055.6.3. Europe:26.规格要求6.1. 规格描述规范：物料名称，认证，电源类型，输出电压电流，输入插头类型，输出插头规格(内彳仝*外径*长直角或弯角)，适配器型号，电源盒尺寸，备注。如：，12V0.8A,欧洲2,2.1*5.5*9.0直角，:101M9*92,062测试项目:*测试项目是否必测1输入电流2效率3功率因数4浪涌电流5空载消耗功率()6平均效率测试:(&/)7起机电压8关机电压9电源效应测试10负载效应测试11输出电压调整12纹波测试&13动态负载测试14电压过冲测试15开机时间16开机上升时间17关机维持时间18关机延迟时间19过压爱护20过流爱护21过温爱护22短路爱护23耐高压测试24漏电流测试25容性负载测试26空载测试27热应力测试28电压应力测试29电流应力测试30机械冲击测试31振动测试32热飘移测试33开关机测试34温湿度存储循环测试/35自由跌落测试36热冲击测试37电解电容寿命测试38平均无故障间隔时间预料39平均无故障间隔时间验证40耐脉冲杂讯41耐雷突波042耐静电放电043谐波电流测试44电磁干扰测试045干热测试（高温测试）46恒冷测试（低温测试）47低温启动48安规认证49关键器件降额测试50输入异样测试（反接，I类会有问题）/6.3. 5W以上电源只允许运用开关模式设计电路，不能用模式设计电路6.4. 电源输入要求6.4.1. 输入的电压和频率范闱：电源适配器在空载或满载条件下满意全部电压输出指标要求的输入电压值和频率范围。在“选项”打“J”。项目地区额定输入电压/频率设计输入电压/频率范国.选项1美国!00'24050'6090'26147'632日本100'24050'609026447633英国100V24050'609026447、634欧洲100'24050'609026447'635澳洲100'24050'609026447636中国!00'24050'6090'30047'637俄国100'24050'609030047638印度100V24050'6090'30047'639巴西100'24050'609026447636.4.2.最大输入电流：按功率因数为O.7来计算2.2(O.7*)6.4.3.输入瞬态电流项R额定输入电压输入瞬间电流选项1100'12030.OA()2220-24060.006.4.4. 绝缘耐压：遵循安规要求项目地区输入电压强度/电流/持续时间.测试电路13101初级对次级6.4.5. 漏电流：遵循安规要求，输入额定电压和频率下，类设备的最大平安漏电流为0.25,I类设备的最大平安漏电流为3.56.4.6. 绝缘电阻，初级对次级施加500分钟，测得绝缘电阻不小于50MC6.4.7. 雷击浪涌£参考10.2要求6.5. 输出要求6.5.1. 输出电压容差：额定输入、满载条件下输出电压及额定输出电压相比。6.5.2. 输出电压范围：设计输入电压和频率范围内，包括空裁、半裁和满载条件下的输出电压及额定输出电压相比。1.1.1. 入调整率：输入额定须率和设计输入电压范围内，满意输出额定电流时的最大输出电压减去最小输出电压，除以额定输入时满意输出额定电流的输出电压。1.ineR=½WTnax-m11nvocVm=Vmvj6.5.4. 频率调整率：输入额定电压和设计输入频率范围内，满意输出额定电流时的最大输出电压减去最小输出电压，除以额定输入时满意输出额定电流的输出电压。6.5.5. 负载调整率：额定输入条件下，负载由空载调整至满载，其最大输出电压减去最小输出电压，除以额定输入时满意输出额定电流的输出电压。1.oad-R=%VTmax%U7min6.5.6. 纹波噪声，对开关频率纹波和噪声电压峰峰值的限帆要求。测试条件：正常环境温度下、满负载(要求电阻负载,非电子负载)：输出端并联0.1陶瓷电容，10铝电解电容，示波器设苴在带宽20对电源输出进行测试。6.5.7. 开机延迟时间：额定输入和输出条件下，从开机到上升至稳定输出电压90%的时间6.5.8. 关机延迟时间1额定输入和输出条件下，从关机到下降至稔定输出电压10%的时间6.5.9. 开机上升时间：额定输入和输出条件下，开机输出上升至稳定电压1090%之间的时间6510.关机雉持时间：额定输入和输出条件下，关机到下降至移定输出电压90%的时间6511.容性负载：常温环境下、在设计输入电压/频率范围内、满负载并联大电容条件下能正常启动。6512.除纹波噪声、容性负载用电阻负载测试外，其它输出要求测试项目用电子负载测试，规格要求如下表出压差.输I1容出压围输期范入整一输调率负载调整率率整一频调率纹波噪声开机延迟时间关机延迟时间机升间开上时关机维持时间容性负栽±5±5%+5%+5%W+5%13S10/220007 .爱护要求7.1. 输出短路爱护：输出电路用W50mC短路途持续短路2小时以上，不能导致电源适配器任何损坏，且壳温不超过相关平安标准中的限值要求，短路解除后能自动红原正常工作。7.2. 输出过流爱护：输出电流超过额定输出电流时，具有关闭电流输出的爱护功能，当输出电流红原正常后能自动友原正常工作，过流爱护点为额定电流的180220%,过流爱护及容性负载要求有冲突时，应当先满意容性负载要求，但是出现过流也不会导致电源适配罂任何损坏，且壳温不超过相关平安标准中的限值要求。7.3. 整机过热爱护：任何输入、输出、环境异样导致电源适配器过热，在可能损坏电源适配器前关闭输出或切
