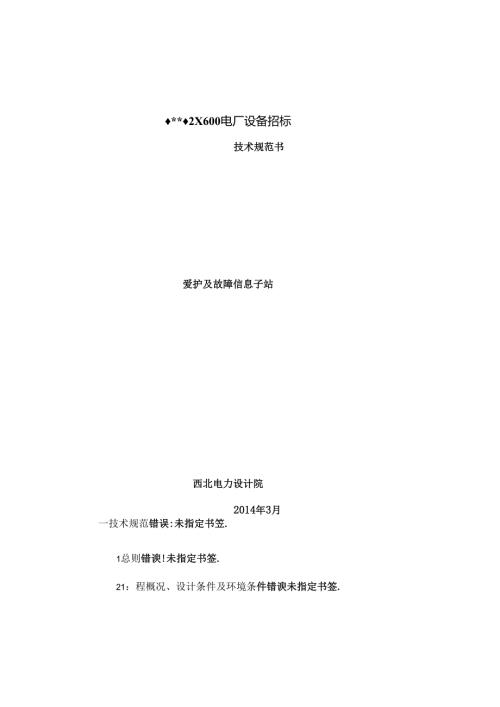

*2X600电厂设备招标技术规范书爱护及故障信息子站西北电力设计院2014年3月一技术规范错误:未指定书笠.1总则错谀!未指定书签.21：程概况、设计条件及环境条件错谀未指定书签.3设备规范错误!未指定书签.-1技术条件错误!未指定书签.二供货范围错误!未指定书签.1一股要求错误!未指定书签.2供货范围错误!未指定书签.三技术资料及交付进度错误!未指定书筌.1一般要求错误!未指定书签.2资料提交的基本要求错误!未指定书签.四监造、检验和性能验收试验错误!未指定书筌.1概述错误!未指定书签.2工厂检验错误!未指定书签3设备监造错误!未指定书签.4性能验收试验错误!未指定书签.五设备包装及运输错误!未指定书签.六技术服务及联络错误!未指定书签.I投标方现场技术服务借误!未指定书签.2设计联络真错误!未指定书签.3培训错误!未指定书筌.七投标方须要说明的其他状况错误!未指定书签.技术规范1 总则本设备技术规范书仅适用于*2X600电厂工程爱护及故障信息子站的功能设计、结构、安装和试验等方面的技术要求。1.1 本设备技术规范书提出的是最低限度的技术要求，并未对切技术细微环节作出规定，也未充分引述有关标准和规范的条文，投标方应供应符合本技术规范和工业标准的优质产品。1.2 假如投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方供应的设备（或系统）完全符合本规范书的要求。如有异议,不管是多么微小，都应在报价书中以“对规范书的看法和同规范书的差异”为标题的特地章节中加以具体描述。1.3 本技术规范书所运用的标准如遇及投标方执行的标准不一样时，按较高标HE执行。1.4 本设备技术规范书经招、投双方确认后作为订货合同的技术附件，及合同正文具有同等的法律效力。1.5 本设备技术规范书未尽事宜，由招、投双方协商确定。1.6 对于进口设备必需有原产地证明材料和海关报关单，如在运用过程中发觉有虚假为，卖方必需负责进行免费更换，并担当相应的损失。1.7 本工程采纳标识系统。具体标识要求由设计院提出，在设计联络会上探讨确定。2 工程概况、设计条件及环境条件2.1 四周空气温度最高温度：38.rc最低温度：-37.4C2.2 海拔高度：998m2.3 2最大风速：24.02.4 多年相对湿度平均值：53%2.5 地震基本烈度值：8度2.6 振动峰值加速度值和地振动反应谱特征周期值分别为0.274g、O.9OS和O.264g、1.00s2.7污秽等级级2.8最大积雪厚度162.9覆冰厚度：15（暂定）2.10安装地点：户内3设备规范3.1 招标设备包括投标方向其他厂商购招的全部附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版木或其修正本的要求,除非另有特殊说明，将包括在投标期内有效的任何修正和补充。3.2 除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会0标准以及国际单位制。标准。3.3 全部螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（）和国际单位制0的标准.3.4 应遵循的主要现行标准电力系统继电爱护及平安自动装置反事故措施要点的通知防止电力生产重大事故的二十五项重点要求继电爱护实施细则继电爱护和平安自动装置技术规程14285微机发电机变压器组爱护装置通用技术条件671继电爱护微机型试验装置技术条件624电力系统继电爱护柜、屏通用技术条件720沟通电气装置的接地设计规范621继电器及继电爱护装置基本试验方法7261计算站场地技术条件2887量度继电器和爱护装置的冲击和碰撞试验14537量度继电器和爱护装置的电气干扰试验14598（辐射静电试验14598.9静电放电试验14598.14快速瞬变干扰试验14598.101兆赫脉冲群干扰试验14598.13电工产品基本环境试验规程2423低温试验方法2423.1高温试验方法2423.2设备用恒定湿热试验方法2423.9553220'500电力系统故障动态记录技术准则5136-20120火力发电厂、变电所二次接线设计技术规程以上标准均执行最新版本。这些法则和标准提出了最基本耍求，假如依据投标方的看法并经用户接受，运用优于或更为经济的设计或材料，并能使投标方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由投标方超越。当标准、规范之间出现冲突时，投标方应将冲突状况提交用户，以便在起先生产前制定解决方案。4技术条件4.1 正常工作大气条件I）环境温度：-5*C454C,-IO4C55'C;2）相对湿度：595%：3）大气压力：701064.2 电源4.2.1 沟通电源额定电压：单相电压220V,允许偏差-1510%：频率：50允许偏差±0.5；波形：正弦，波形畸变不大于5%。4.2.2 直流电源额定电压：UOV,允许偏差-2010%：水纹系数：不大于5%。4.3 主要技术参数4.3.1 额定参数沟通电流：1A,5A；沟通电压：Io0丫、100/J3；频率：504.3.2 功率消耗沟通电流回路：当额定电流为IA时,每相不大于0.5。沟通电压回路：额定电压时,每相不大1。直流电压回路：按企业标准。4.3.3 过载实力I）沟通电流回路：2倍额定电流,连续工作：10倍额定电流，允许10s;40倍额定电流,允许1s：2）沟通电压回路：1.2倍额定电压，连续工作。3） 直流电源回路：按企业标准。产品经过载后，无绝缘损坏，并能符合/T671T999有关规定。4.3.4 测量元件特性的精确度1)整定误差：不超过±2.5%、±5%;2)温度变差：在工作环境温度范围内相对J+20±2C时,不超过土2.5%.500我珞爱护2回线4套装置共4面屏500线路远方跳闸2回线4套装置(和线路爱护共同组屏)500断路器爱护7台断路怒7套装置共7面屏4.4额定值电厂侧额定沟通电流（八）IA变比4500-3500-2500-1500/1A,额定沟通相电压(V)100J3变比500/0.1额定频率OV1.额定直流电压(V)I1.OV4.5继电爱护及故障信息管理系统子站本期包含的设备范围发变组爱护2台机共6套装置共6面屏起备变爱护1台3套装世共3面解发变组故障录波器2台机共2套共2面屏500故障录波器1套组1面屏系统爱护及故障录波器位于继电器室，机组及故障录波器分别位于2台机组的电子设备问。4.6 继电爱护及故障信息管理系统子站的技术耍求4.6.1 系统的功能概述1）子站系统主要是完成数据采集和分类检出等工作，以供应调度中心对数据分析的原始数据和事务记录量2）子站系统至少应包括一台主管理计算机（后台工作站）和必耍数量的爱护通信管理机及相应的网络通信协助设备。主管理计算机（工控机/台式机）通过网络（或接1.1.装置）连接厂站的故障录波装置，通过爱护通信管理机连接爱护装置。主管理计算机及爱护通信管理机均包括全部数据采集和当地分析系统的软件。该系统硬件设备单独组屏，组屏后不能影响故障录波装置和爱护装置的独立运行性能3）子站系统的网络结构采纳独立组网的形式获得爱护及故障录波器装置信息。4）子站系统的网络采纳爱护双网结构及故障录波独立组网的形式。4.6.2 子站系统主要功能及要求D设备巡检及白检。发觉设备有故障或有事务记录报告，白动整理并保存，重要事务自动上传至规定的调度中心。当发觉自检故障时，发出告警信号2）数据查询及检索。用户可以通过管理计算机随时杳iftj厂站内任一台故障录波瑞的设备参数和录波数据，并以图形化进行显示和打印3）数据格式转换。在数据上传调度端之前，应将不同的数据格式转换为标准格式4）爱护通信管理机连接厂站内的各种爱护装置，完成通信转接和规约转换,并完成数据采集和分类检出等工作，通过网络干脆传送至调度端。爱护通信管理机及工控机之间通信采纳标准协议，及爱护装置之间通信采纳各爱护装置的内部协议，这样可不修改爱护软件5）子站系统在增加、削减、调整爱护装置时，系统不应修改任何软硬件，用户可自行完成6）子站软件应具有编辑功能，可便利地生成电气主接线图，在主接线图上可定义相关的爱护单元及开关量信息。其主接线图和相关的爱护单元及开关量信息应能传送调度端，做到设备原始参数的惟一性。7）子站正常运行时显示主接线图及开关状态。8）子站系统应配置硬件防病毒措施，防止病毒通过电力数据专用网感染子站。9）远程通信。通过脑域网及调度端进行双向通信，白动或人工上传报告，并接受调度端的访问直至调度端对某一设备的管理。信息的上传应有优先级，可采纳缺省方式，也可依据需求重新设定。10）时钟同步。子站系统采纳接收厂站时间同步系统R星时钟硬对时和监控系统O软件对时两种对时方式。11）子站对每一级调度预留适当数量的电话号码，在某一个调度号码占线时，自动拨其它分机号码12）自动上传调度端的报头文件至少包括：故障录波装置安装地点，故障时间，启动量，故障线路及相别，跳闸相别，故障距离，各个爱护由故障起先到给出跳闸信号的动作时间，断路器跳闸时间，故障后第一周波的故障电流有效值和母线电压有效值，断路器重合间时间，再次故障相别及跳闸相别，各个爱护动作时间，再次跳闸时间，再次故障后第一周波的故障电流有效值和母我电压有效值等。13）佰息发布：子站信息发布采纳技术，实现主站及相关系统对子站各种合询和操作。如对微机爱护实现：豆归动作信号、修改爱护时钟、呼唤采样值、查询事务报告，呼唤开关量状态、呼唤故障报告、呼唤爱护定值、呼唤最新报告、呼唤自检报告、退出查询及操作等：对微机故障录波器实现呼唤时钟、曲线分析、报告检索、查看定值、启动录波、复制录波、开关量配置、退出查询及操作等。14）爱护工程师站拥有良好的人机操作界面，对上述信息会进行必要的处理。爱护装置的动作报告、自检报告等综合分析报告可以通过打印机输出，而且具有完善的在线帮助系统。4.6.3 其他要求D子站系统及爱护装置及故障录波器的连接及其规约转换，由卖方负责。2）全部信息管理系统组网、及监控通信、通过J.站供应的通信终端上传调度及及相关爱护设备相连所需的电缆、光缆及其它附件均由卖方供应，并负责接线、整套系统调拭及协作相关系统的统调工作。4.7 主要性能指标4.7.1系统可用率99.75%；主设备（如工控机、爱护管理机等15年系统外设（打印机等）1年4.7.1 系统时钟及标准时间误差2天4.7.2 系统应能同时接收和处理厂站爱护及故障录波同时动作的信息4.7.3 及网络负荷率正常状况下：服务器W25%（5分钟间隔）人机工作站W35%（5分钟间隔）大批量数据处理状况下：服务器40%（5分钟间隔）人机工作站50%（5分钟间隔）4.7.4 网络负教：正常状况下平均负荷5%（随意5分钟内）电网事故状况下平均负荷10%（随意5分钟内）4.7.5 全部服务器磁盘容量至少留有50%的备用容量，当磁盘容量小于15%时给出提示和报警。4.7.6 通信规约计算机数据通信采集故障录波信息的通信规约采纳60870-5-103：1997667-1999）继电爱护设备信息接口配套标准。4.
